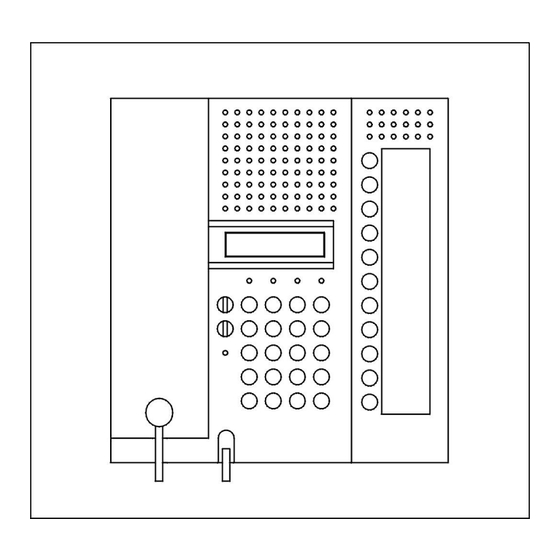

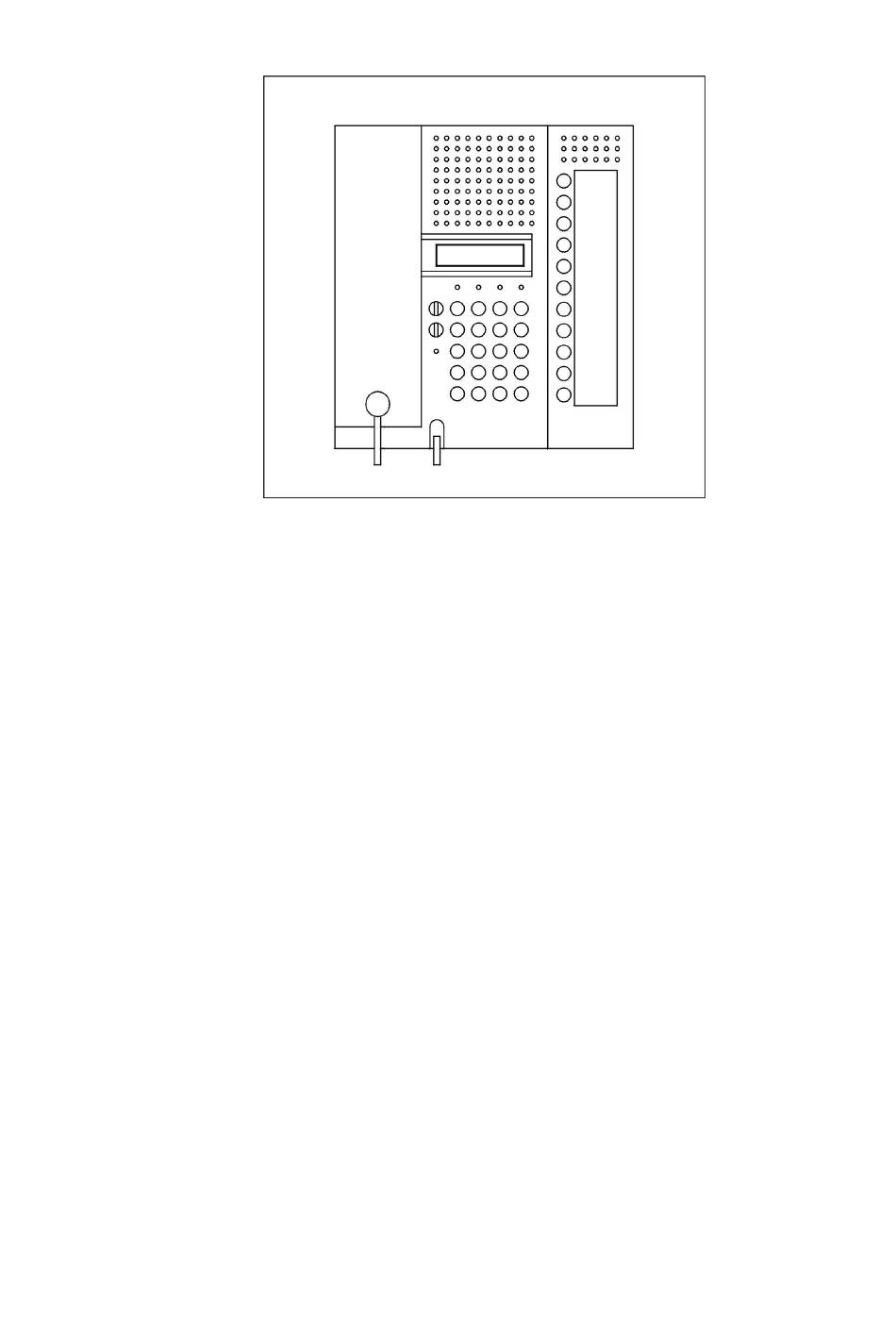

- Seite 1 Elektronischer Sonderbau Siedle Multi Programmier- anleitung HT 644-02 05.03 ab Vers. ES 04.5x...
- Seite 2 HT 644-02 Allgemeine Hinweise Diese Programmier-Anleitung gilt für Geräte ab der Software-Version ES 4.5x Ältere Geräte können ab der Leiterplattenversion 086133 V1 jederzeit durch Austausch des EPROMs aufgerüstet werden. Dazu ist zusätzlich die SMD -Diode D7 auf der Haupt- Leiterplatte zu entfernen.
- Seite 3 HT 644-02 Allgemeine Hinweise Diese Programmier-Anleitung gilt für Geräte ab der Software-Version ES 4.5x Ältere Geräte können ab der Leiterplattenversion 086133 V1 jederzeit durch Austausch des EPROMs aufgerüstet werden. Dazu ist zusätzlich die SMD -Diode D7 auf der Haupt- Leiterplatte zu entfernen.
- Seite 4 Menue-Übersicht Telefon bereit Einstieg in das Programmiermenü: Handapparat abnehmen 0000 eingeben Kennwort (8888) eingeben Programmiermenü < zur vor > Service Menü Basisparameter mit <OK> Menü mit <OK> Uhr stellen TLP – Ruf Menü mit <OK> mit <OK> Bereiche/Fkt. Sammelruf Menü En/Dis.
-
Seite 5: Inhaltsverzeichnis
Programmieranleitung Inhalt Seite 1 Basisparameter Grundeinstellungen programmieren. 2 Türparallelruf-Menü Empfang eines globalen / lokalen Türparallelrufes 3 Sammelruf-Menü Empfangs- /Sendeberechtigung, Gruppensammelruf 4 Alarm- und Notruf-Menü Bearbeitung von Alarm- und Notrufen 5 Rückruf-Menü Speicherung und Anzeige von Intern-Hintergrund-Türrufen 6 Rufnummernzuordnung Freie Rufnummernzuordung zu Teilnehmeradressen 7 MFM belegen ∗... -
Seite 6: Basisparameter Menü
1.02 Gruppenzugehörigkeit Gruppe ? ∗ (Menü erscheint nur in Ausbaustufe 2) 0-15 Das Siedle-Multi-System der Ausbaustufe 2 kann entweder als Gesamtsystem mit 2 globalen Sprech- wegen oder als Gruppensystem mit einem globalen und max. 15 lokalen Sprechwegen konfiguriert werden. - Seite 7 Programmieranleitung 1.03 Sprechweg 2 Das HT 644-.. ist zum Anschluss von 2 physikalischen Sprechweg 2 Sprechwegen vorbereitet inst. J=1/N=0 Ist der zweite Sprechweg nicht verdrahtet, bzw. wird er als Gruppensprechweg genutzt, muss er hier ausge- schaltet werden. ⇒ Sprechweg 2 ausschalten: "0" eingeben und mit bestätigen.
- Seite 8 Nummer der System-Video-Betriebsart eingeben, bestätigen mit oder Weiter mit 1.06 Systembetriebsart Rückwärtskompa. Für das Siedle -Multi-System stehen 2 Betriebsarten zur J=1/N=0 Auswahl: Rückwärtskompatibel: für ältere Systeme mit HT 44x-0, HT 64x-0, mit Adress- bereich bis zu 254 Teilnehmer, sowie mit HTZ 442-0, sowie eingeschränktem Funktionsumfang...
- Seite 9 Programmieranleitung 1.07 Einstellung der Landessprache Die Textausgabe am Display kann derzeit für 5 Landes- sprachen eingestellt werden. Land/Country ? D=1 GB=2 F=3 NL=4 D = 1 Deutsch GB= 2 Englisch F = 3 Französisch NL = 4 Holländisch = 5 Italienisch ⇒...
-
Seite 10: Türparallelruf-Menü
HT 644-02 2 Türparallelruf- Menü TLP-Ruf Menü Empfangsbereitschaft für den globalen, allgemeinen mit <OK> oder Gruppen Tür-Parallelruf freigeben. ⇒ Menü öffnen mit oder Weiter mit 2.01 Türparallelruf-Empfang allgemein TLP-Ruf Empfang Empfangsbereitschaft für einen globalen . allgem. J=1/N=0 Türparallelruf ⇒ Freigabe mit "1", bestätigen mit oder Weiter mit ⇒... -
Seite 11: Sammelruf-Menü
Programmieranleitung 3 Sammelruf-Menü Im Siedle Multi-System können vom HT 644-.. aus Sammelruf Menü mit <OK> Sammelrufe ausgelöst und empfangen werden. Es sind 2 Arten von Sammelrufen möglich: - genereller Sammelruf zu allen empfangsberechtigten Teilnehmern - Gruppen-Sammelruf nur zu empfangsberechtigten Teilnehmern innerhalb der gewählten Gruppe. -
Seite 12: Alarm- Und Notruf-Menü
HT 644-02 4 Alarm - und Notruf-Menü ↓ Alarm & Notruf ↓ Mit dem HT 644-0 können bis zu 15 Alarmrufe 1 + 2, oder Notrufe empfangen, gespeichert und bearbeitet Menü mit <OK> werden. Die Anzeige erfolgt im Display, sowie durch die LED 1. -
Seite 13: Rückruf-Menü
Programmieranleitung 4 Alarm - und Notruf-Menü ff 4.05 Bearbeitungsberechtigung für Alarmrufe Alarmruf löschen Notrufe können nur an der auslösenden Stelle Adr1=1 alle=0 rückgesetzt werden. Der Alarmruf 1 wird durch Anruf des auslösenden Teilnehmers und Aufbau einer Sprechverbindung gelöscht. In diesem Menüpunkt wird entschieden, ob der Löschvorgang bei einem Anruf von jedem HT 644 (z.B. - Seite 14 HT 644-02 5 Rückruf-Menü Rückrufmenü Bis zu 15 nicht beantwortete Anrufe können im mit <OK> HT644 als Rückrufforderung gespeichert und angezeigt werden: - max. 15 nicht angenommene Anrufe (Internrufe) - max. 15 Hintergrundrufe (während eines Gespräches) - max. 15 nicht angenommene Türrufe ⇒...
-
Seite 15: Rufnummernzuordnung
Programmieranleitung 6 Rufnummernzuordnung Jeder Geräteadresse (1-500) kann eine bis zu 8 stellige Rufnr. Zuord. beliebige Rufnummer zugeordnet werden. Diese wird ändern mit <OK> dann zum Rufen des Teilnehmers verwendet, bzw. im Display angezeigt. Dadurch lassen sich beliebige, hirarchische, für den Benutzer übersichtlichere Rufnum- mernsysteme realisieren. - Seite 16 HT 644-02 6 Rufnummern-Zuordnung ff. 6.04 Tabelle über System ändern Um die Rufnummern-Tabelle nicht manuell an jedem Tab. über System ändern. J=1/N=0 Teilnehmer eingeben zu müssen, kann diese über den Systembus an alle anderen Teilnehmer übertragen werden. Diese Übertragung erfolgt beim HT 644 über die Funktion "Initialisierung"...
-
Seite 17: Mfm Belegen
Programmieranleitung 7 MFM belegen MFM belegen An ein HT 644-.. lassen sich bis zu 3 MFM 611-10 mit je mit <OK> 10 programmierbaren Tasten anschließen. Die Tasten können mit Teilnehmerrufen, Steuer- und Schaltfunktionen beliebig belegt werden, um die Bedienbarkeit des Gerätes, vor allem in Anlagen mit komplexen Funktionen, z.B. - Seite 18 HT 644-02 7 MFM Belegung ff. 7.07 Belegung mit Funktion "Feueralarm auslösen" MFM Belegung mit Empfehlung: Funktion auf Taste mit Doppelklick legen ** Feueralarm ** ∗) Nur verfügbar, wenn Sammelruf-Menü inaktiv ist. 7.08 Belegung mit Funktion "Ausgang 12 schalten" MFM Belegung mit...
-
Seite 19: Ausgang 12 Aktivieren
Programmieranleitung 7 MFM Belegung ff. 7.17 Belegung mit Funktion "Türöffner 2" MFM Belegung mit Steuertaste für eine 2. Türöffnerfunktion Türöffner 2 Hinweis: Diese Funktion muss zusätzlich im TLC 640 freigeschaltet werden. 7.18 Anzeige der momentanen Tastenbelegung Anzeige Belegung Entsprechende MFM Taste betätigen (einfach oder MFM Taste bet. - Seite 20 HT 644-02 8 Ausgang 12 aktivieren Das HT 644-..ist mit einem Transistor -OC-Schaltaus- Ausg. 12 zuordnen gang ausgestattet, der über verschiedene Aktionen, mit <OK> bzw. Systemzustände angesteuert werden kann, z.B. als Nebensignalgerät ist das NS 541-0 direkt anschaltbar. Werden Schaltausgänge benötigt, empfehlen sich die Anschaltrelais AR 85052..., AR 85911...
- Seite 21 Programmieranleitung 8 Ausgang 12 aktivieren ff 8.07 Schalten des Ausgangs durch Schaltfunktion durch Schaltfunktion Einschalten durch eine Schaltfunktion zur Geräte- J=1/N=0 adresse des HT 644-.. für 3 sec. 8.08 Schalten des Ausganges im aktiv/passiv Mode durch aktiv/passiv J=1/N=0 Einschalten während des aktiven Zustandes der Zentrale 8.09 Schalten des Ausg.
-
Seite 22: Led 4 Koppeln
HT 644-02 9 LED 4 koppeln Das HT 644-..ist mit 4 Leuchtdioden versehen, welche LED 4 koppeln zusätzlich zum Display verschiedene Funktionen, bzw. mit <OK> Zustände signalisieren. LED 1-3 sind fest zugeordnet. Die LED 4 kann verschiedenen Funktionen und Aktivitäten frei zugeordnet werden. - Seite 23 Programmieranleitung 9 LED 4 koppeln ff. 9.05 Concierge aktiv ∗1) LED 4 Concierge J=1/N=0 LED 4 leuchtet, wenn eine Concierge-Gruppe aktiviert wurde. Hinweis Die LED leuchtet, falls eine der 4 Conciergegruppen aktiviert wurde. 9.06 Rufnachschaltung aktiv ∗1) LED 4 Nachschalt. J=1/N=0 LED leuchtet, wenn eine Rufnachschaltung aktiv ist.
-
Seite 24: Bereiche / Funktionen Freigeben/Sperren
HT 644-02 10 Bereiche / Funktionen freigeben/sperren Bereiche / Fkt. Verschiedene Funktionen, insbesondere die Funktion En./ Dis. mit <OK> der Steuertasten auf dem HT 644, sowie einzelne Fernschaltfunktionen können individuell freigegeben oder für den Benutzer gesperrt werden. ⇒ Menü öffnen mit oder Weiter mit 10.01 Fernsteuerfunktionen freigeben... -
Seite 25: Uhr Stellen
Programmieranleitung 10 Bereiche / Funktionen freigeben/sperren ff 10.05 Freigabe / Sperren der Lichttaste Taste Licht Die Funktion der Lichttaste kann freigegeben oder EN=1/DIS=0 gesperrt werden. ⇒ Freigabe "1", bestätigen mit oder Weiter mit 10.06 Freigabe / Sperren der Türöffnertaste Türöffner EN=1/DIS=0 Die Funktion der Türöffnertaste kann freigegeben... -
Seite 26: Service Menü
HT 644-02 12 Service Menü Service Menü ⇒ mit <OK> Menü öffnen mit ⇒ oder Weiter mit 12.01 Initialisierung Initialisierung Durch die Initialisierung werden von allen Geräten des System mit <OK> Systems wichtige Statusinformationen abgefragt und ggf. in den entsprechenden Geräten im Konfigurations- speicher abgelegt (z.B. - Seite 27 Programmieranleitung 12.02 Auslieferzustand herstellen Auslieferzustand Das HT 644 wird in den Werks - Auslieferzustand setzen mit <OK> gesetzt. Alle Konfigurationen werden überschrieben. Auslieferzustand ⇒ Aktion ausführen mit bitte warten oder Weiter mit Datenverkehr 12.03 Datenverkehr anzeigen zeigen mit <OK> Diese Funktion dient zu Servicezwecken. Auf der Displayanzeige werden die letzten beiden auf dem Systembus übertragenen Datenprotokolle in hexadezimaler Form angezeigt.
- Seite 28 Die geforderte Funktionalität finden Sie in der Funktionsbescheibung im zugehörigen Systemangebot, die vorgegebenen Geräteadressen, sowie ggf. die Gruppenzugehörigkeit finden Sie im Übersichtsverbindungsplan, bzw. der den Systemunterlagen beigefügten Adress / Rufnummernliste. Alle Unterlagen erhalten Sie direkt vom Elektronischen Sonderbau oder über Ihr nächstes Siedle Ausstellungs- und Schulungszentrum.
- Seite 29 Programmieranleitung Notizen:...
- Seite 30 HT 644-02 S. Siedle u. Söhne Telefon- und Telegraphen-werke Stiftung & Co Postfach 1155 78113 Furtwangen Bregstraße 1 78120 Furtwangen Telefon 07723/63-378 Telefax 07723/4573...
