Bus-Einbautürlautsprecher

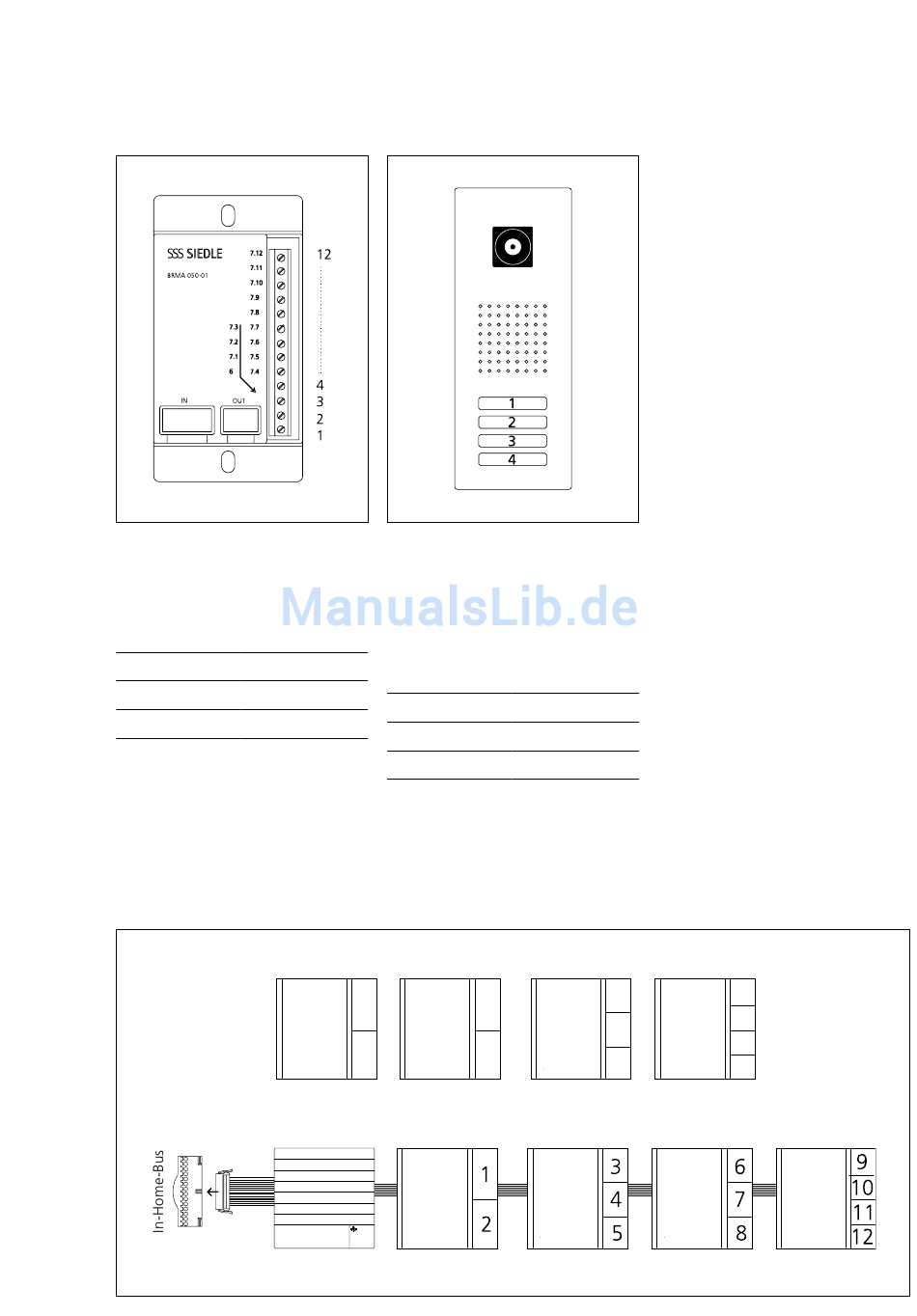

Die Reihenfolge der Anschluss-
klemmen auf der Bus-Ruftasten-
matrix entspricht der Reihenfolge
der Bus-Telefone.
Klemme 7.1 = Bus-Telefon 1
usw.
Klemme 7.12 = Bus-Telefon 12
Belegung der Klingeltasten:
BTM 650-01
BTLM 650-04
Siedle Classic
Die Reihenfolge der Anschluss-
klemmen auf der Bus-Ruftasten-
matrix entspricht der Reihenfolge
der Bus-Telefone. Die oberste Taste
ist die Taste 1, nach unten fortlau-
fend.
Klemme 7.1 = Bus-Telefon 1
usw.
Klemme 7.4 = Bus-Telefon 4
1 1
2
BTM 650-02 BTM 650-03
BTM 650-02 BTM 650-02
1
1
2
2
3
3
4
BTM 650-04
BTM 650-03 BTM 650-04
119
