6 Installation
Allgemeine Hinweise
Installation
In jedem Bus-Innengerät mit Farb-
display ist im Auslieferungszustand
in der Mitte der Anschlussklemme
TaM und TbM eine Abschluss-
Leiterplatte angeschlossen. Diese
Leiterplatte ist ein RC-Glied, das aus
einem Widerstand mit 100 Ohm und
einem Kondensator 1 nF besteht.
Wenn bei der Installation von
Bus-Innengerät zu Bus-Innengerät
geschleift wird, ist dieser Abschluss
zu entfernen. Werden hingegen bei
der Installation Bus-Verteiler einge-
setzt oder ist nur 1 Bus-Innengerät
mit Farbdisplay im Strang, bleibt das
Abschlussglied im Bus-Innengerät.

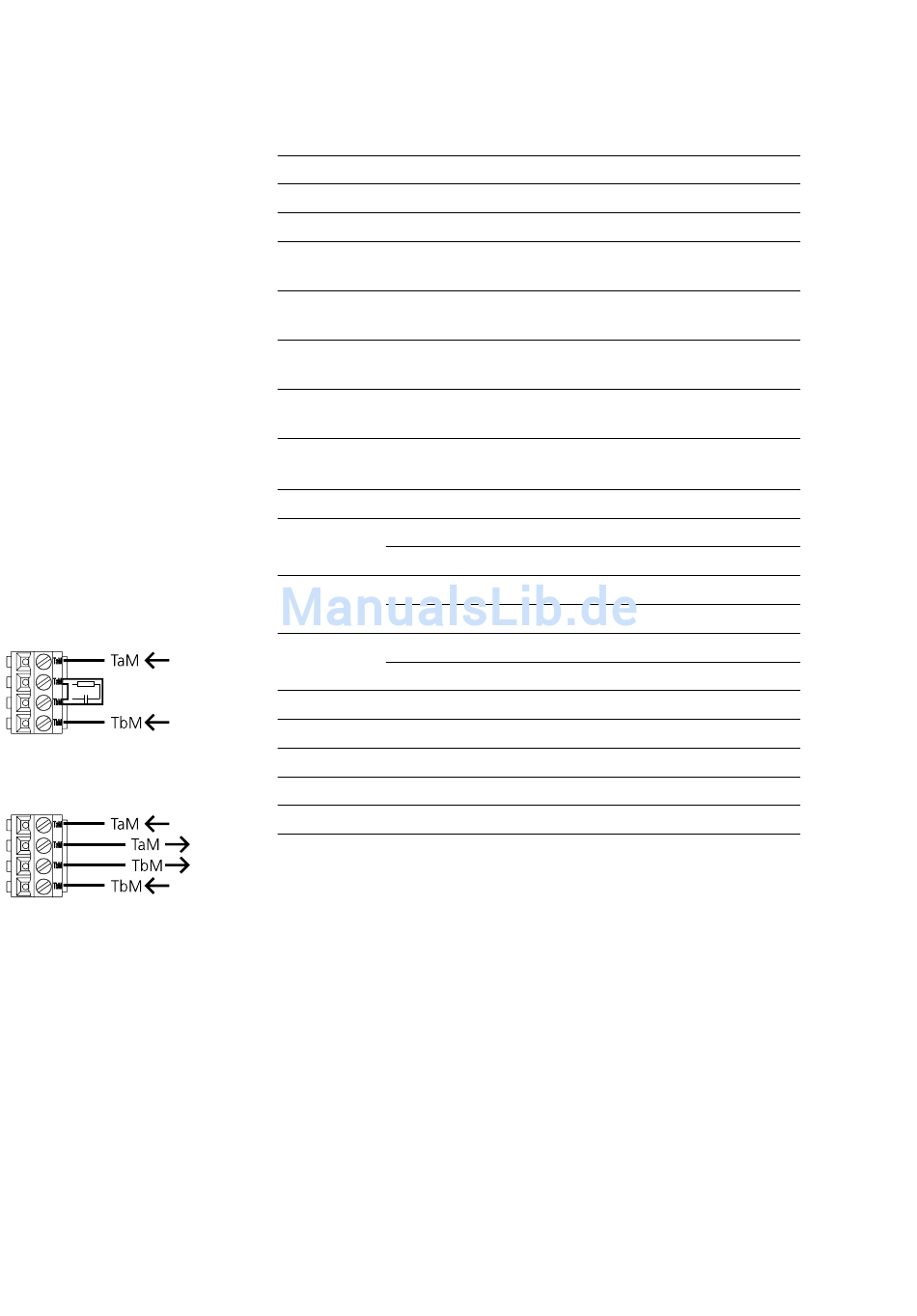

Anschlussklemme VIB 150-...,
BTSV/BTCV/BFCV/BVPS/
BVPC 850-...
Anschluss bei einem Bus-Innengerät
oder letztes Bus-Innengerät im
Strang.
RC-Glied
Anschluss bei Durchschleifen von
einem Bus-Innengerät zu einem wei-
teren Bus-Innengerät.
Kabelverlegung
Über das verlegte Leitungsmaterial
dürfen ausschließlich Signale des
In-Home-Bus übertragen werden.
Keine zusätzliche Übertragung wie
z. B. Nebenstellen einer Telefon-
anlage oder ein S0-Bus (ISDN).
Kamerazweig und Monitorzweig
müssen in einem getrennten Kabel
verlegt sein und dürfen nicht im
gleichen Kabel liegen. Es kann sonst
zu Störungen beim Bildaufbau
kommen.
38
Verbraucher
Türöffner
Heizung der Kamera
Vario Bus-Tasten-Modul
(BTM 650-01 bis -04)
Steel Tastenbeleuchtung
Classic Tastenbeleuchtung CL ...-01
Classic Tastenbeleuchtung CL ...-02
Geräte Klemmenbelegung
BVNG 650-... TaK, TbK
TaM, TbM
BNG 650-... Ta, Tb
b, c
NG 602-... +, -
b, c
TR 603-... b, c
TR 602-... b, c
VNG 602-... +M, -M
LNG 600-... +, -
ANG 600-... +, -
Hinweis
Im Auslieferungszustand/stromlosen
Zustand kann die Kontaktlage des
bistabilen Relais (Kontakt S1/S1)
nicht definiert werden. Deshalb
muss für eine korrekte Funktion des
bistabilen Relais die Bus-Versorgung
des Gerätes vorher angeschlossen
werden.
Spannung Strom
12 V AC ca. 600 mA
12 V AC 130 mA
12 V AC max. 20 mA
12 V AC max. 3 mA
10–30 V DC
12 V AC max. 25 mA
10–30 V DC max. 30 mA
12 V AC max. 5 mA
10–30 V DC
Spannung Strom
29 V DC 1200 mA
29 V DC 1200 mA
27,5 V DC 500 mA
12 V AC 1000 mA
23,3 V DC 300 mA
12 V AC 1600 mA
12 V AC 1300 mA
12 V AC 2500 mA
30 V DC 1100 mA
30 V DC 1100 mA
48 V DC 800 mA
