4 Aufbau, Leitungslängen

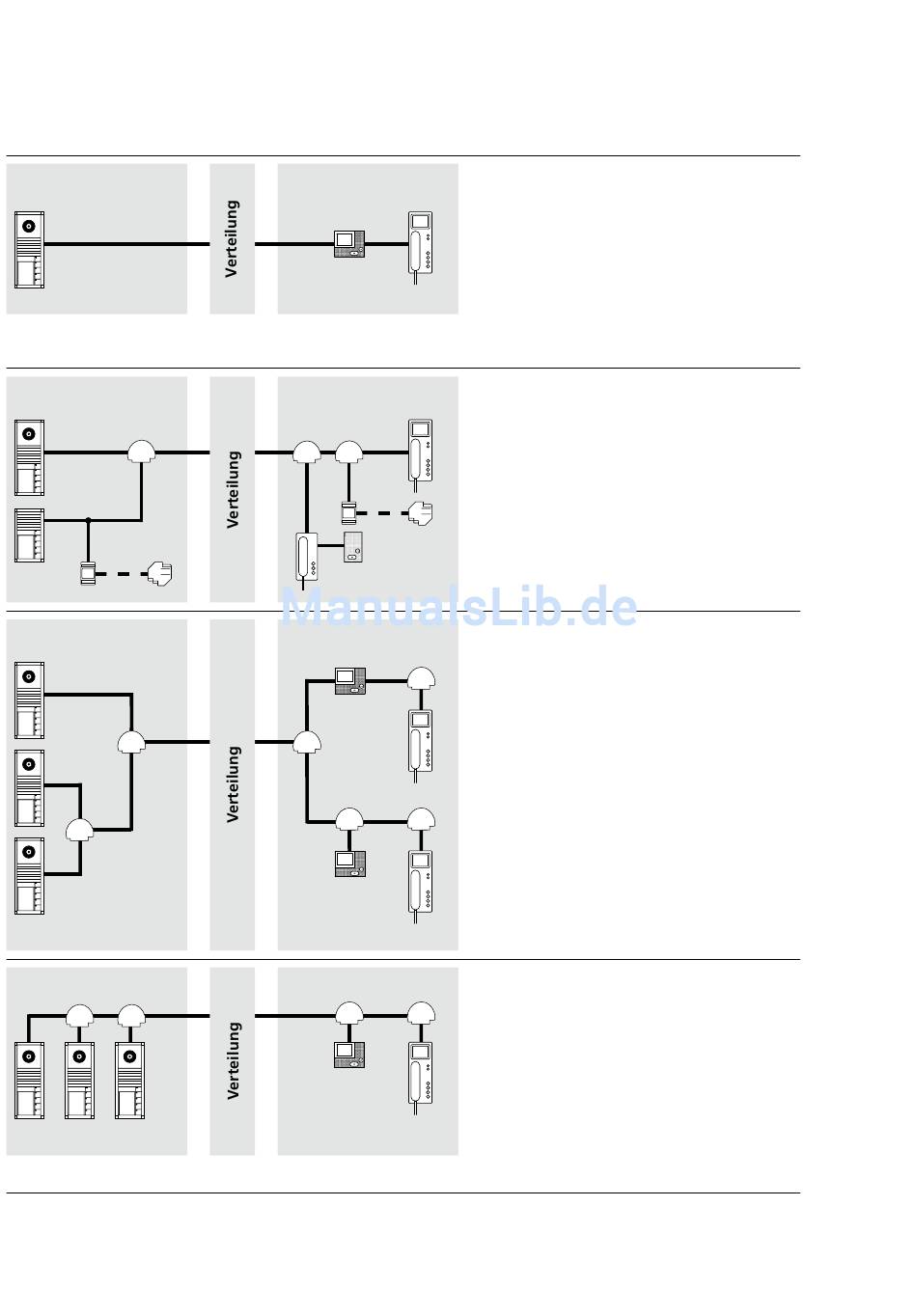

Bus-Verteiler für Unterputz-Dosen
Kamerazweig
BAA 650-...
BVVS 650-...
BVVU 650-...
14
Monitorzweig
BAA 650-...
BVVS 650-...
BVVU
BVVS
BVVU BVVU
BVVU 650-...
Kamerazweig:
Keine Bus-Verteiler erforderlich bei einer
Türstation.
Monitorzweig:
Keine Bus-Verteiler erforderlich bei
Durchschleifen von Bus-Telefon zu Bus-Telefon.
Der eingebaute Bus-Verteiler in den Bus-
Telefonen wird verwendet.
Dämpfung:
Keine Dämpfung zu berücksichtigen.
BAA 650-... im Kamerazweig:
Anschluss von Audio-Teilnehmer
(z. B. BTLM 650-... oder BTLE 050-...) oder
Teilnehmer für Schalt- und Steuerfunktionen.
BAA 650-... im Monitorzweig:
Anschluss von Audio-Teilnehmern (AIB 150-...,
BTS/BTC/BFC 850-..., DCA 650-...) oder
Teilnehmer für Schalt- und Steuerfunktionen.
Dämpfung:
Keine Dämpfung bei Auskopplung zu berück-
sichtigen.
BVVS 650-... im Kamerazweig:
Mehr als eine Video-Türstation im Kamera-
zweig bei Leitungsführung „Sternförmig".
BVVS 650-... im Monitorzweig:
Innerhalb In-Home-Bus: Video ist mehr als eine
Stammleitung erforderlich.
Dämpfung:
Die Dämpfung von BVVS 650-...,
BVVU 650-... und der Leitungslänge müssen
berücksichtigt werden.
BVVU 650-... im Kamerazweig:
Mehr als eine Video-Türstation im
Kamerazweig bei Leitungsführung
„Durchschleifen".
BVVU 650-... im Monitorzweig:
Anschluss eines Bus-Telefon mit Monitor
an einer Stammleitung bei Leitungsführung
„Durchschleifen".
Dämpfung:
Die Dämpfung von BVVU 650-... und der
Leitungslänge müssen berücksichtigt werden.
