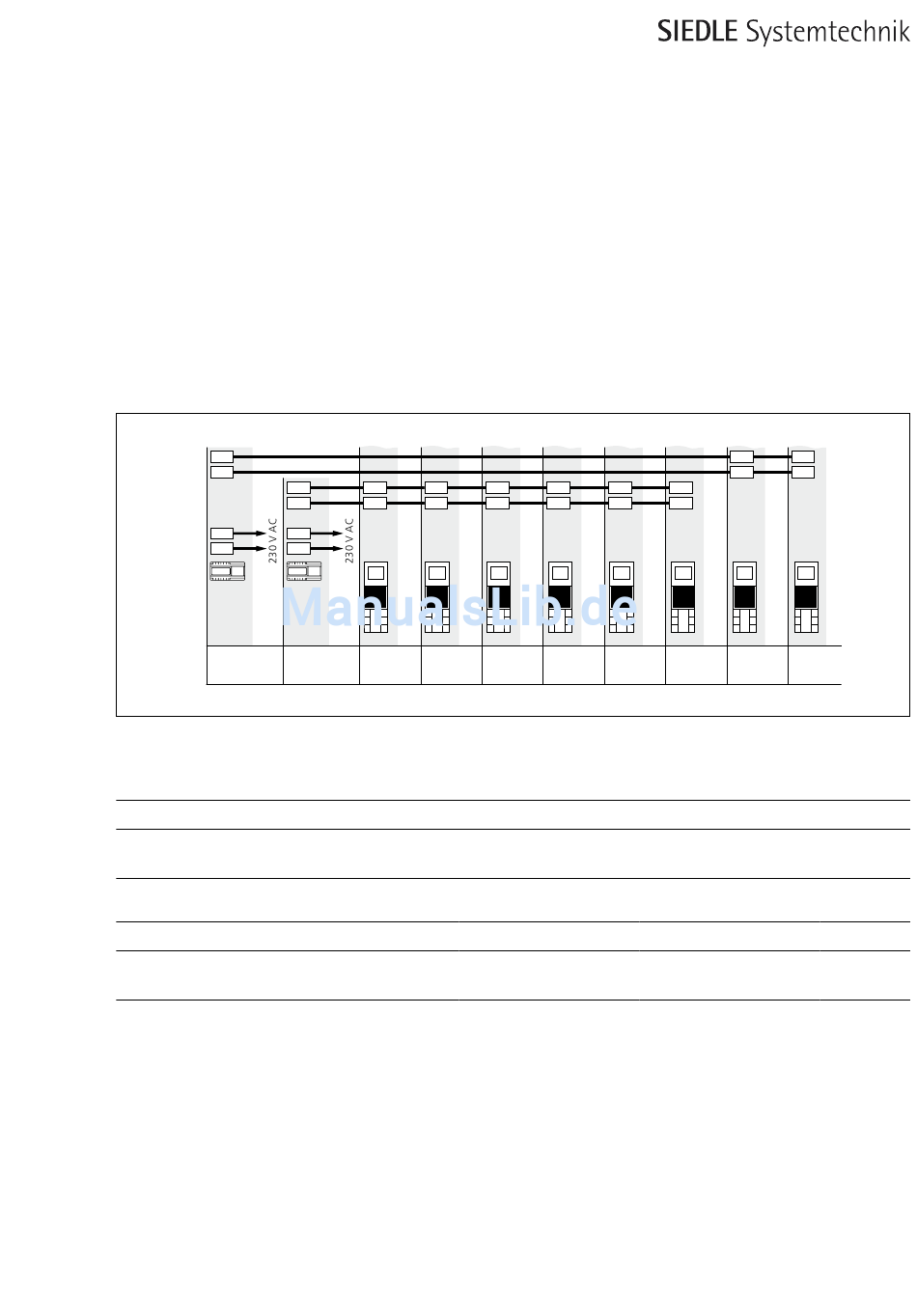

Versorgung von 8 Jung Video-
Innenstationen
Es können maximal 6 SI VI ... mit
einem Video-Netzgerät VNG 602-...
versorgt werden. Der max. Strom
der 30 V DC Gleichspannung des
VNG 602-... beträgt 1100 mA.
+M
-M
N
L1
VNG 602-... VNG 602-...
Versorgung mit NG 602-...
SI VI ...
Stromaufnahme 170 mA
Versorgung mit VNG 602-...
SI VI ...
Stromaufnahme 170 mA
Diese Reichweiten gelten nur für die
externe Versorgungsspannung der
Geräte nicht für die Reichweiten des
In-Home-Bus. Reichweiten gültig für
J-Y(ST)Y oder YR Installationskabel
mit 0,8 mm Aderndurchmesser! Aus
einem Netzgerät dürfen nur Geräte
versorgt werden, die sich im gleichen
Strang befinden.
+M +M +M
-M -M -M
N
L1
SI VI ... SI VI ...
max. Leitungslänge/Entfernung der Versorgung
1 Gerät 2–8 Geräte
50 m weitere zusätzliche Versorgung erforderlich
max. Leitungslänge/Entfernung der Versorgung
1 Gerät 2 Geräte
200 m 200 m
+M +M +M
-M -M -M
SI VI ... SI VI ... SI VI ...
3 Geräte 4 Geräte
150 m 120 m
+M +M
-M -M
+M
-M
SI VI ... SI VI ... SI VI ...
5 Geräte 6 Geräte
90 m 70 m
