5 In-Home: Video Teilnehmer
Jung Innenstationen

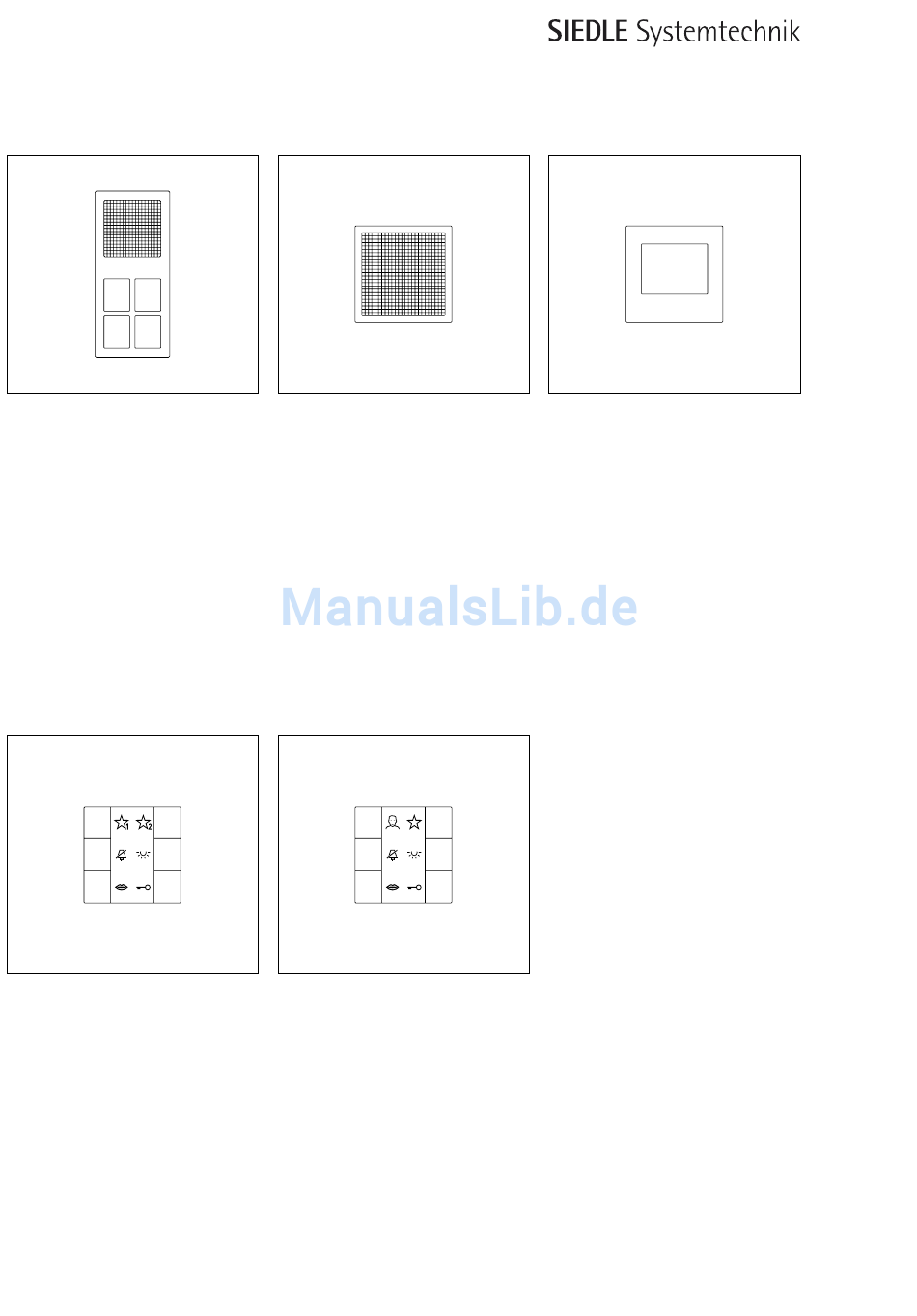

SI 4 A ..
Audio-Innenstation Standard
Audio-Innenstation Design Standard
Rufen, Sprechen, Türöffnen, Licht,
Etagenruf, Schalt-/Steuerfunktionen
und interne Kommunikation.
• Verpolungssichere 2-Draht-
Installation
• Anschluss für Siedle In-Home-Bus
• Anschluss für Etagenruftaster
• Rufgenerator mit 11 Ruftonfolgen,
inkl. Gong
• Rufabschaltung mit Statusanzeige
SI TM .. 5073
Das Tastmodul Standard hat 5
LEDs zur Anzeige (z. B. Tür offen)
ohne zusätzliche Verdrahtung, eine
Anzeige der Betriebsbereitschaft
über eine LED und eine optische
Rufanzeige durch Blinken der LED an
der Sprechentaste.
Das Tastmodul Standard wird inklu-
sive Beschriftungsfolien für Audio /
Video und Anschlusskabel Audio
(rot, 220 mm) geliefert.
34
SI AM ...
Das Audiomodul ist das Grundmodul
der modular aufgebauten Unterputz-
Innenstation. Hier wird der Siedle
In-Home-Bus angeschlossen.
Wenn kein Tastmodul oder
Videomodul angeschlossen wird hat
das Audiomodul die Funktion eines
Nebensignalgeräts (Läutewerk)
SI TM .. 5093
Das Tastmodul Universal hat 5 LEDs
zur Anzeige (z. B. Tür offen) ohne
zusätzliche Verdrahtung, eine
Anzeige der Betriebsbereitschaft
über eine LED und eine optische
Rufanzeige durch Blinken der LED an
der Sprechentaste.
Das Tastmodul Universal mit
beleuchtbarem Beschriftungsfeld
wird inklusive Beschriftungsfolien für
Audio / Video und Anschlusskabel
Audio (rot, 220 mm) geliefert.
Das Tastmodul Universal hat einen
Anschluss für Zusatzversorgung.
SI VM ...
Das Videomodul hat einen TFT-
Farbmonitor mit Bildschirmdiagonale
70 mm (2,7") in den Serien LS und
CD bzw. 55 mm (2,2") in der Serie A
mit 320 x 240 Pixel.
Das Videomodul wird inklusive
Anschlusskabel Video (schwarz,
220 mm) geliefert.
Der Betrieb ist nur in Verbindung
mit Tastmodul Universal und
Audiomodul möglich.
Diese wird benötigt für den Betrieb
eines Videomoduls, der Beleuchtung
des Beschriftungsfelds im Tastmodul
Universal und bei Anschluss eines
zweiten Tastmoduls. Es kann ein
weiteres Tastmodul (Standard oder
Universal, max. 2 Tastmodule pro
Innenstation) angeschlossen werden.
