Installation mit YR
Installation mit J-Y(St)Y, Erhöhte Reichweite
Installation mit YR
Anlagen können auch mit
Leitungsmaterial YR 0,8 mm Ader-
durchmesser aufgebaut werden.
Die Reichweiten verringern sich
jedoch deutlich. Auch wenn
Teile der Anlage mit YR 0,8 mm
Aderdurchmesser errichtet werden
kommt die geringere Reichweite
zum tragen!
Leitungsmaterial YR-Kabel mit
0,8 mm Durchmesser:

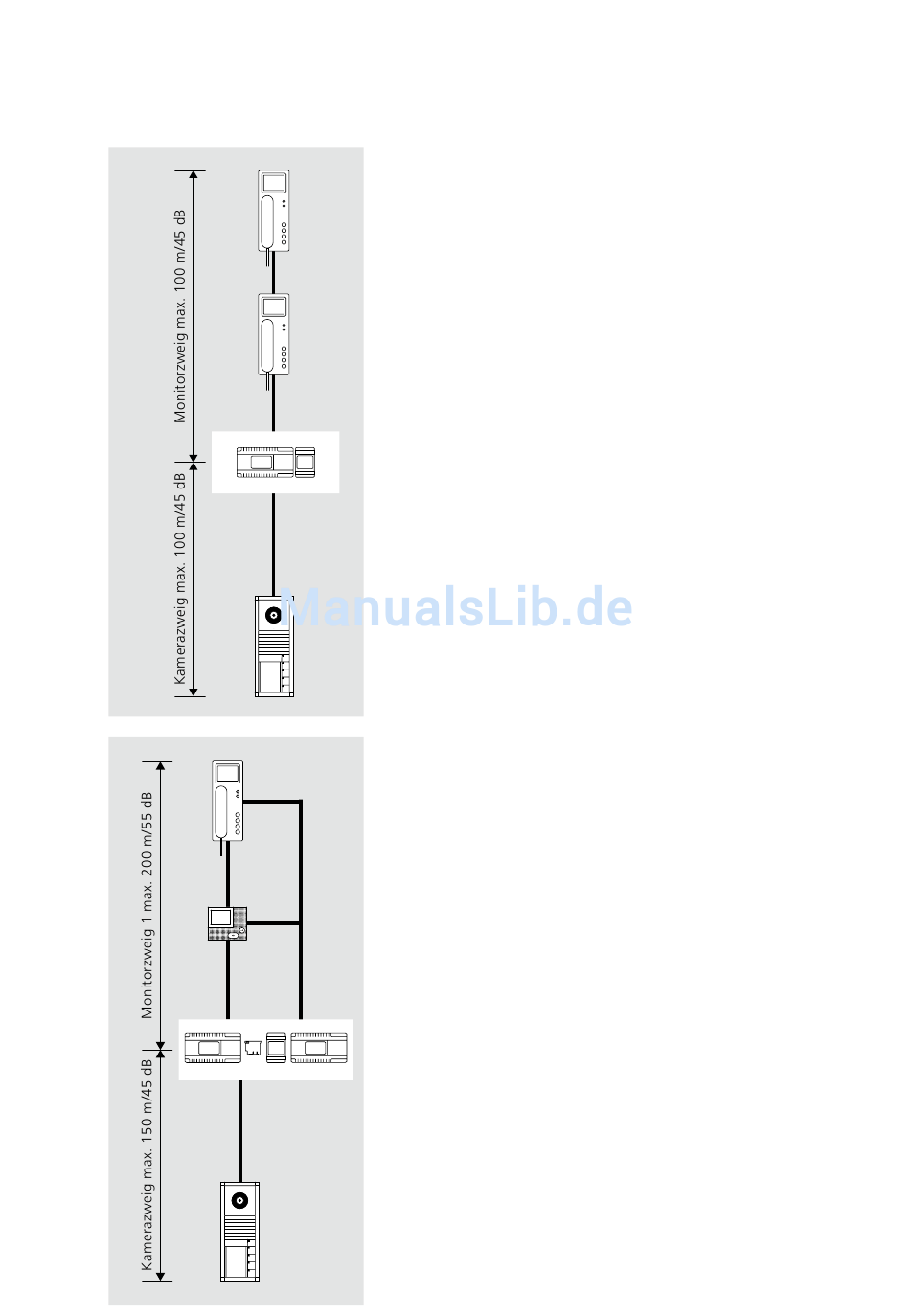

• max. 100 m von Bus-Video-
Netzgerät zum entferntesten
Teilnehmer im Monitorzweig
• max. 100 m von Bus-Video-
Netzgerät zum entferntesten
Teilnehmer im Kamerazweig
Installation mit J-Y(St)Y,
Erhöhte Reichweite
Im BVNG 650-... muss das
ZBVNG 650-... gesteckt sein!
Bei Verwendung von Kabelmaterial
J-Y(ST)Y mit 0,8 mm besteht
die Möglichkeit, die Entfernung
vom Bus-Video-Netzgerät zu den
Bus-Telefonen mit Farbmonitor
zu erhöhen. Es muss dann jedes
Bus-Telefon mit Farbmonitor über
eine zusätzliche Spannung versorgt
werden (z. B. Video-Netzgerät
VNG 602-...). Am Bus-Video-
Netzgerät BVNG 650-... muss
der Betriebsartenschalter auf
Stellung 2 gestellt werden.
Leitungsmaterial J-Y(ST)Y-Kabel mit
0,8 mm Durchmesser:
• max. 200 m von Bus-Video-
Netzgerät zum entferntesten
Teilnehmer im Monitorzweig.
Ist es erforderlich, innerhalb der
Installation Bus-Verteiler einzu-
setzen, muss die Dämpfung des
Leitungsmateriales und der Bus-
Verteiler berücksichtigt werden.
Bei einem Aderdurchmesser von
0,6 mm halbiert sich die Reichweite.
Die Installation ist auch in einem
Mehrstrangsystem mit 0,8 mm
Leitungsmaterial möglich.
In einem Mehrstrangsystem kann
mit dieser Möglichkeit die Reich-
weite in jedem Strang erhöht
werden.
Bei Parallelruf an mehrere Bus-
Telefone mit Video ist die zulässige
Leitungslänge der Spannungsver-
sorgung zu beachten.
Weitere Informationen siehe
Seite 128
Innerhalb des Strang darf die maxi-
male Länge des Leitungsmateriales
1.500 m nicht überschreiten.
Die Installation ist auch in einem
Mehrstrangsystem mit 0,8 mm
Leitungsmaterial möglich.
13
