KONFIGURATION DES VE-PG2
■ Wahl des Bridge-Modus
3-10 Grundeinstellungen für VoIP-Anrufe (Fortsetzung)

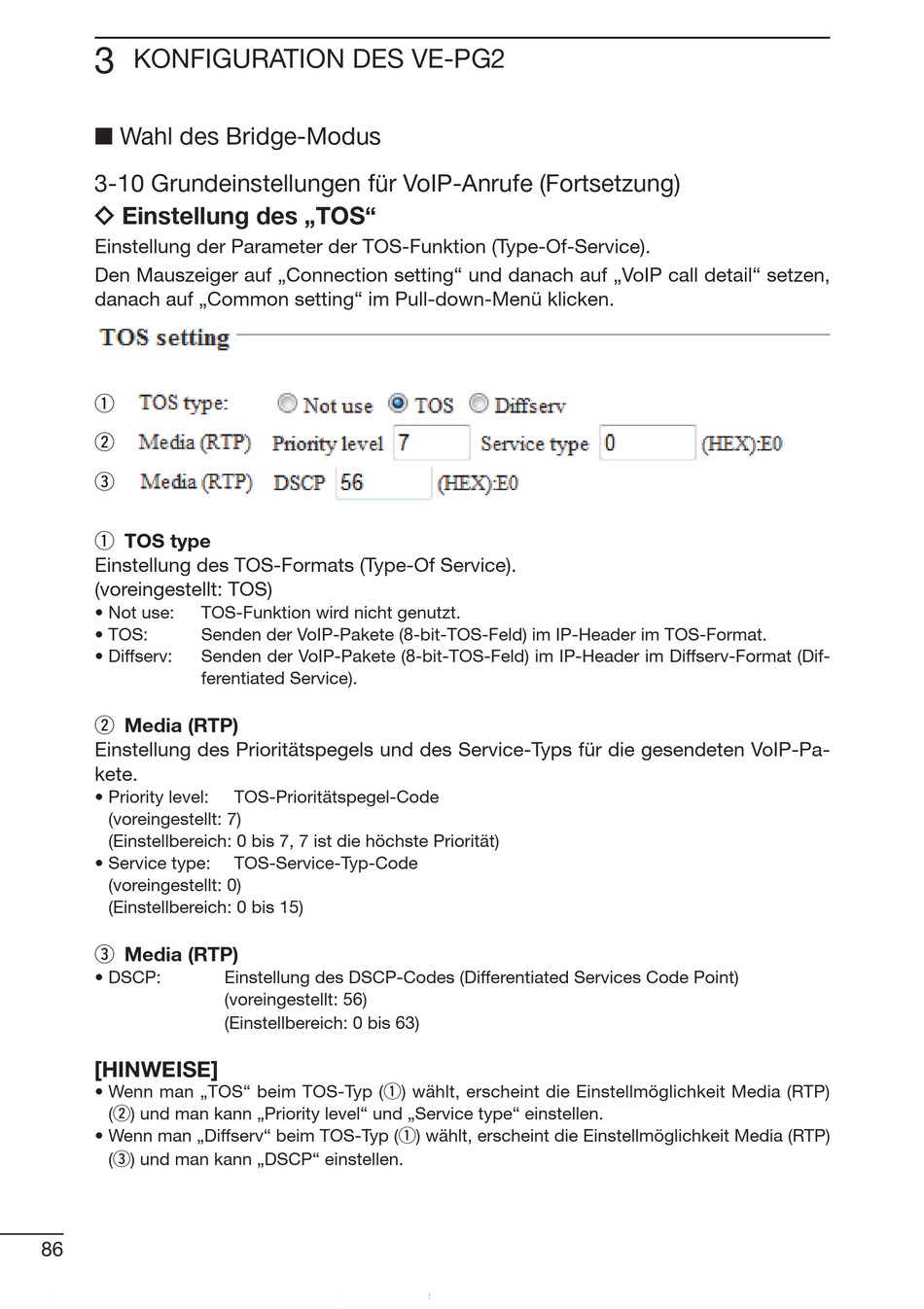

ï Einstellung des „TOS"
Einstellung der Parameter der TOS-Funktion (Type-Of-Service).
Den Mauszeiger auf „Connection setting" und danach auf „VoIP call detail" setzen,
danach auf „Common setting" im Pull-down-Menü klicken.
q
w
e
q TOS type
Einstellung des TOS-Formats (Type-Of Service).
(voreingestellt: TOS)
• Not use:
TOS-Funktion wird nicht genutzt.
• TOS:
Senden der VoIP-Pakete (8-bit-TOS-Feld) im IP-Header im TOS-Format.
• Diffserv:
Senden der VoIP-Pakete (8-bit-TOS-Feld) im IP-Header im Diffserv-Format (Dif-
ferentiated Service).
w Media (RTP)
Einstellung des Prioritätspegels und des Service-Typs für die gesendeten VoIP-Pa-
kete.
• Priority level:
(voreingestellt: 7)
(Einstellbereich: 0 bis 7, 7 ist die höchste Priorität)
• Service type:
(voreingestellt: 0)
(Einstellbereich: 0 bis 15)
e Media (RTP)
• DSCP:
[HINWEISE]
• Wenn man „TOS" beim TOS-Typ (q) wählt, erscheint die Einstellmöglichkeit Media (RTP)
(w) und man kann „Priority level" und „Service type" einstellen.
• Wenn man „Diffserv" beim TOS-Typ (q) wählt, erscheint die Einstellmöglichkeit Media (RTP)
(e) und man kann „DSCP" einstellen.
86
TOS-Prioritätspegel-Code
TOS-Service-Typ-Code
Einstellung des DSCP-Codes (Differentiated Services Code Point)
(voreingestellt: 56)
(Einstellbereich: 0 bis 63)
