Icom VE-PG2 Bedienungsanleitung Seite 60

3
KONFIGURATION DES VE-PG2
■ Wahl des Bridge-Modus
3-2 IP-Netzwerkeinstellungen der Transceiver 1 (TRX1) bis
Transceiver 3 (TRX3) (Fortsetzung)

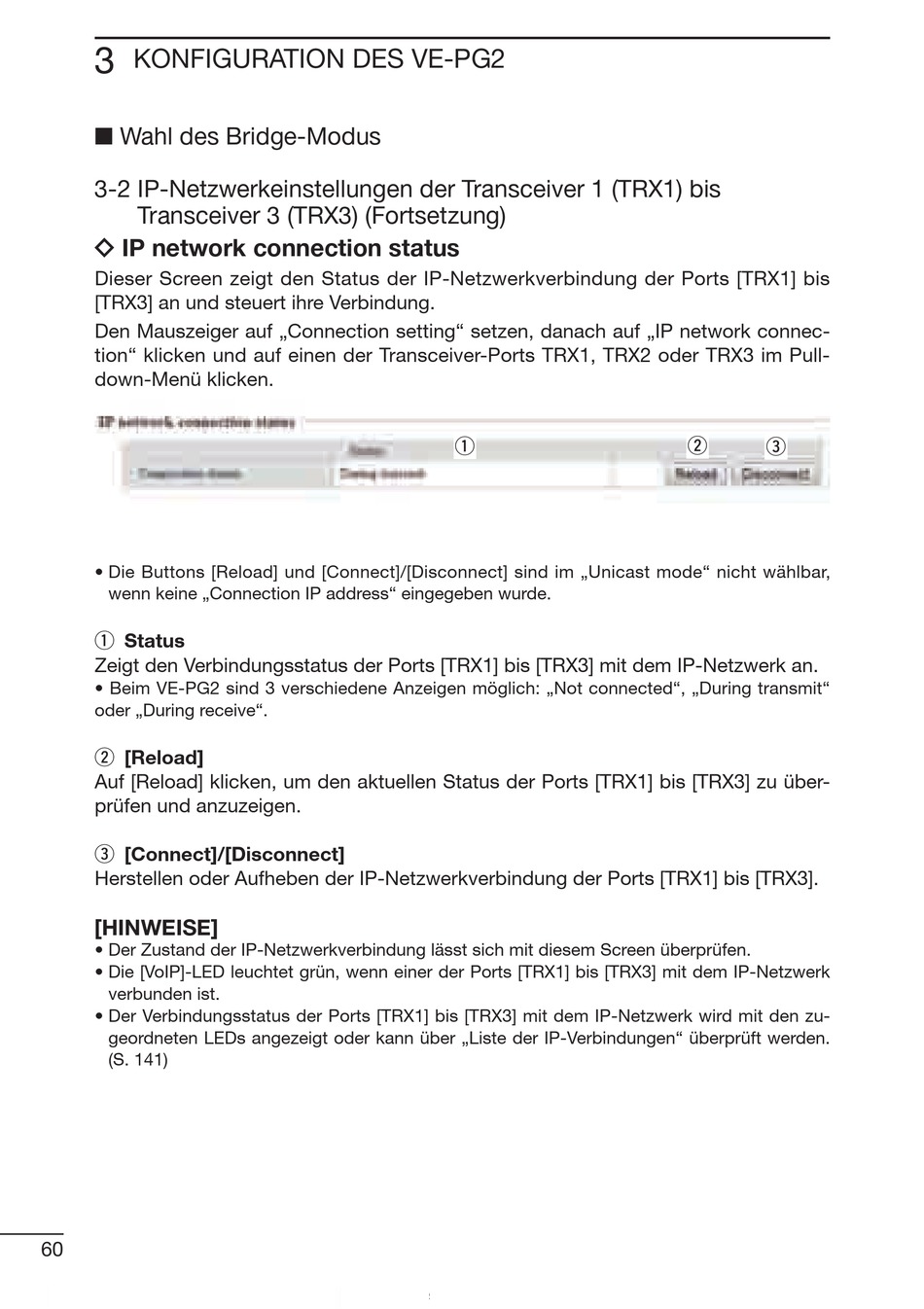

ï IP network connection status
Dieser Screen zeigt den Status der IP-Netzwerkverbindung der Ports [TRX1] bis
[TRX3] an und steuert ihre Verbindung.
Den Mauszeiger auf „Connection setting" setzen, danach auf „IP network connec-
tion" klicken und auf einen der Transceiver-Ports TRX1, TRX2 oder TRX3 im Pull-
down-Menü klicken.
• Die Buttons [Reload] und [Connect]/[Disconnect] sind im „Unicast mode" nicht wählbar,
wenn keine „Connection IP address" eingegeben wurde.
q Status
Zeigt den Verbindungsstatus der Ports [TRX1] bis [TRX3] mit dem IP-Netzwerk an.
• Beim VE-PG2 sind 3 verschiedene Anzeigen möglich: „Not connected", „During transmit"
oder „During receive".
w [Reload]
Auf [Reload] klicken, um den aktuellen Status der Ports [TRX1] bis [TRX3] zu über-
prüfen und anzuzeigen.
e [Connect]/[Disconnect]
Herstellen oder Aufheben der IP-Netzwerkverbindung der Ports [TRX1] bis [TRX3].
[HINWEISE]
• Der Zustand der IP-Netzwerkverbindung lässt sich mit diesem Screen überprüfen.
• Die [VoIP]-LED leuchtet grün, wenn einer der Ports [TRX1] bis [TRX3] mit dem IP-Netzwerk
verbunden ist.
• Der Verbindungsstatus der Ports [TRX1] bis [TRX3] mit dem IP-Netzwerk wird mit den zu-
geordneten LEDs angezeigt oder kann über „Liste der IP-Verbindungen" überprüft werden.
(S. 141)
60
q
w
e
