Icom VE-PG2 Bedienungsanleitung Seite 80

3
KONFIGURATION DES VE-PG2
■ Wahl des Bridge-Modus
3-8 TRX/EXT EXT Input (EXT IN) (Fortsetzung)

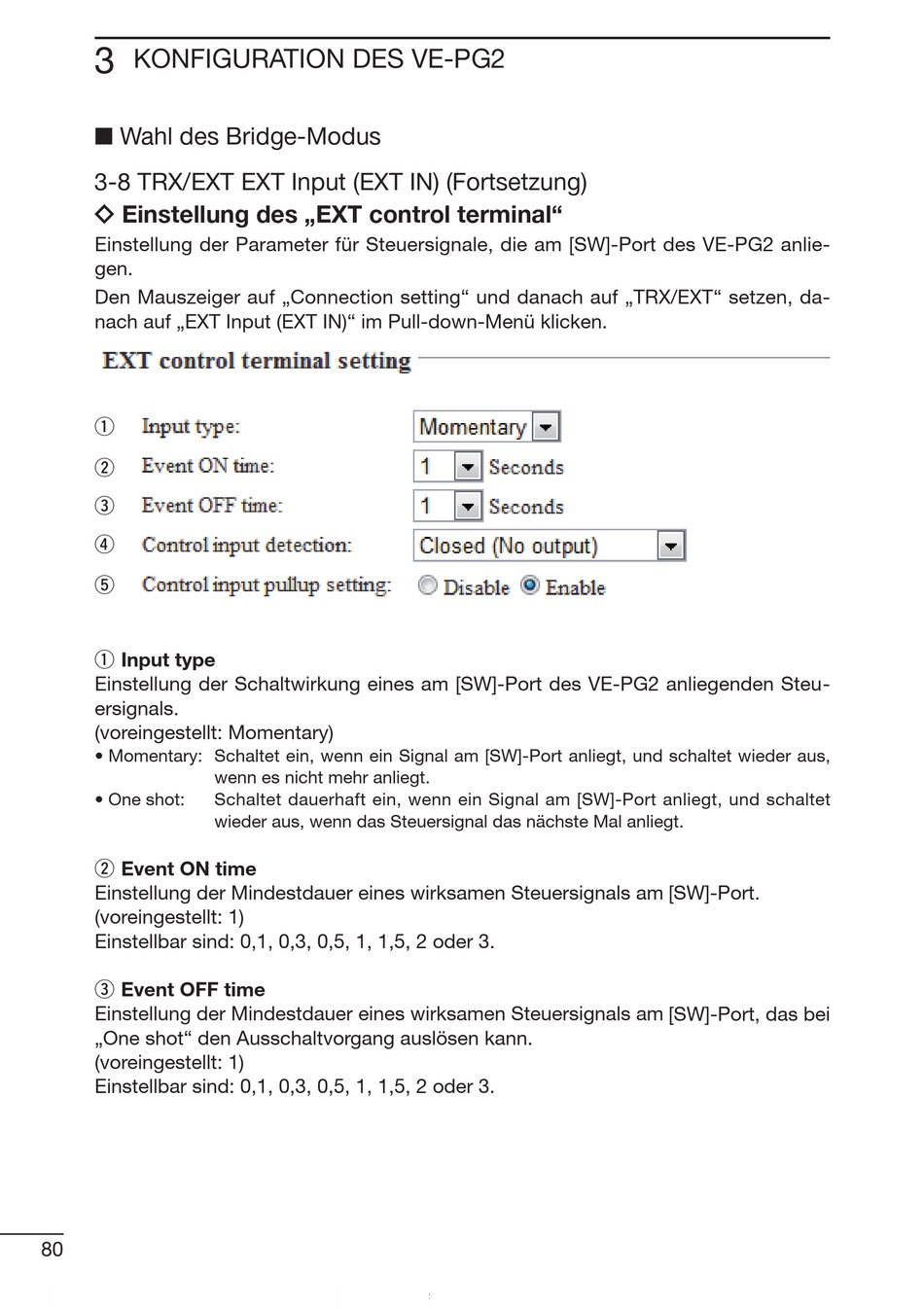

ï Einstellung des „EXT control terminal"
Einstellung der Parameter für Steuersignale, die am [SW]-Port des VE-PG2 anlie-
gen.
Den Mauszeiger auf „Connection setting" und danach auf „TRX/EXT" setzen, da-
nach auf „EXT Input (EXT IN)" im Pull-down-Menü klicken.
q
w
e
r
t
q Input type
Einstellung der Schaltwirkung eines am [SW]-Port des VE-PG2 anliegenden Steu-
ersignals.
(voreingestellt: Momentary)
• Momentary: Schaltet ein, wenn ein Signal am [SW]-Port anliegt, und schaltet wieder aus,
wenn es nicht mehr anliegt.
• One shot: Schaltet dauerhaft ein, wenn ein Signal am [SW]-Port anliegt, und schaltet
wieder aus, wenn das Steuersignal das nächste Mal anliegt.
w Event ON time
Einstellung der Mindestdauer eines wirksamen Steuersignals am [SW]-Port.
(voreingestellt: 1)
Einstellbar sind: 0,1, 0,3, 0,5, 1, 1,5, 2 oder 3.
e Event OFF time
Einstellung der Mindestdauer eines wirksamen Steuersignals am [SW]-Port, das bei
„One shot" den Ausschaltvorgang auslösen kann.
(voreingestellt: 1)
Einstellbar sind: 0,1, 0,3, 0,5, 1, 1,5, 2 oder 3.
80
