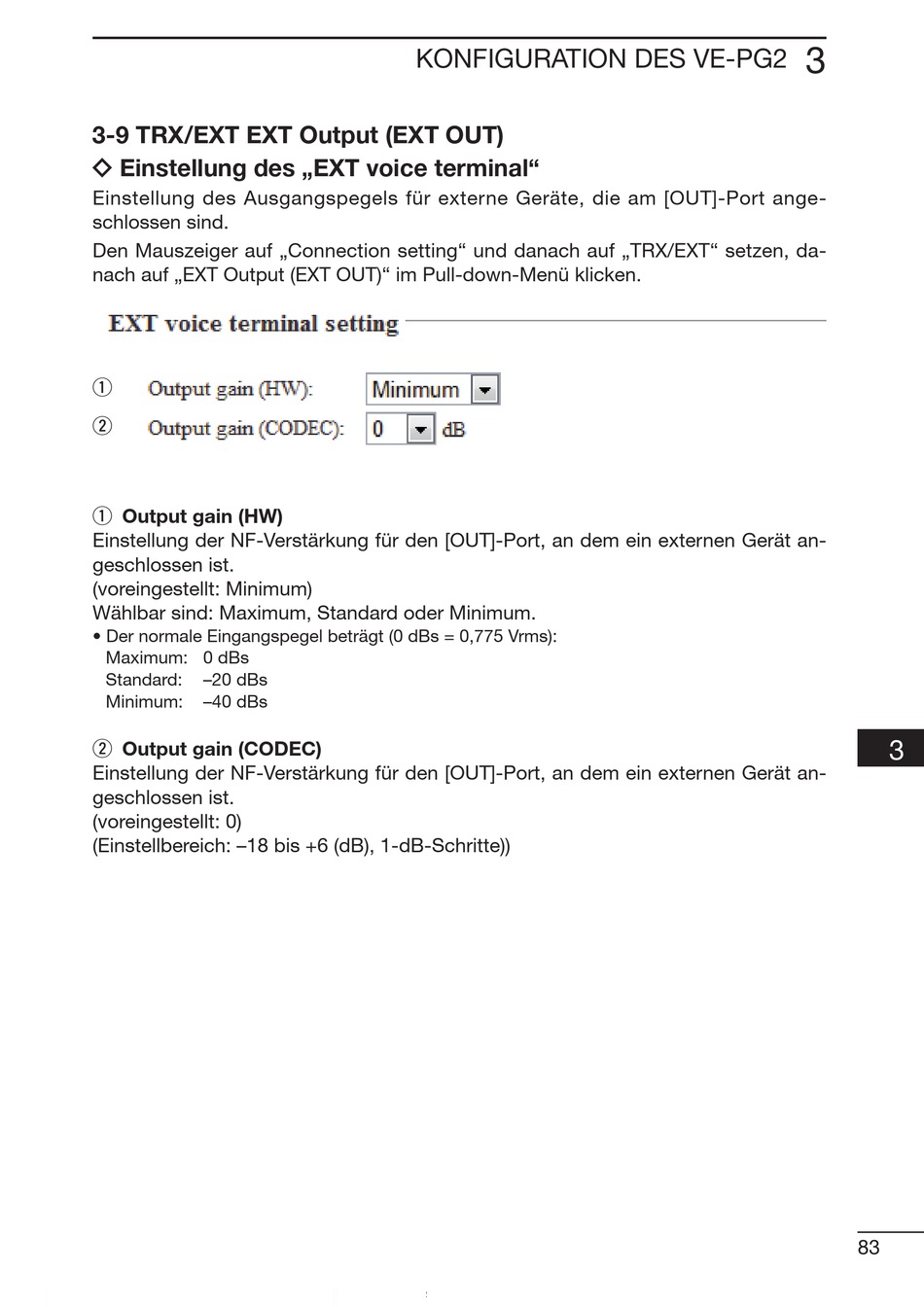

3-9 TRX/EXT EXT Output (EXT OUT)

ï Einstellung des „EXT voice terminal"
Einstellung des Ausgangspegels für externe Geräte, die am [OUT]-Port ange-
schlossen sind.
Den Mauszeiger auf „Connection setting" und danach auf „TRX/EXT" setzen, da-
nach auf „EXT Output (EXT OUT)" im Pull-down-Menü klicken.
q
w
q Output gain (HW)
Einstellung der NF-Verstärkung für den [OUT]-Port, an dem ein externen Gerät an-
geschlossen ist.
(voreingestellt: Minimum)
Wählbar sind: Maximum, Standard oder Minimum.
• Der normale Eingangspegel beträgt (0 dBs = 0,775 Vrms):
Maximum: 0 dBs
Standard: –20 dBs
Minimum: –40 dBs
w Output gain (CODEC)
Einstellung der NF-Verstärkung für den [OUT]-Port, an dem ein externen Gerät an-
geschlossen ist.
(voreingestellt: 0)
(Einstellbereich: –18 bis +6 (dB), 1-dB-Schritte))
