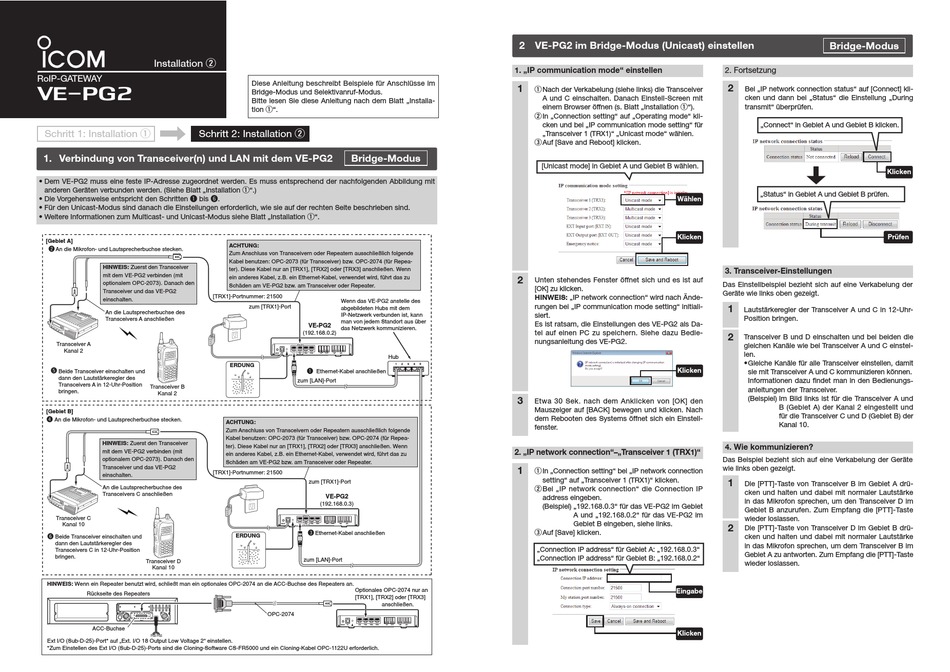

Icom VE-PG2 Installation

Installation w
RoIP-GATEWAY
VE-PG2
Schritt 1: Installation q Schritt 2: Installation w
1. Verbindung von Transceiver(n) und LAN mit dem VE-PG2
• Dem VE-PG2 muss eine feste IP-Adresse zugeordnet werden. Es muss entsprechend der nachfolgenden Abbildung mit
anderen Geräten verbunden werden. (Siehe Blatt „Installation q".)
• Die Vorgehensweise entspricht den Schritten q bis y.
• Für den Unicast-Modus sind danach die Einstellungen erforderlich, wie sie auf der rechten Seite beschrieben sind.
• Weitere Informationen zum Multicast- und Unicast-Modus siehe Blatt „Installation q".
[Gebiet A]
w An die Mikrofon- und Lautsprecherbuchse stecken.
HINWEIS: Zuerst den Transceiver
mit dem VE-PG2 verbinden (mit
optionalem OPC-2073). Danach den
Transceiver und das VE-PG2
[TRX1]-Portnummer: 21500
einschalten.
An die Lautsprecherbuchse des
Transceivers A anschließen
Transceiver A
Kanal 2
t Beide Transceiver einschalten und
dann den Lautstärkeregler des
Transceivers A in 12-Uhr-Position
Transceiver B
bringen.
Kanal 2
[Gebiet B]
An die Mikrofon- und Lautsprecherbuchse stecken.
r
HINWEIS: Zuerst den Transceiver
mit dem VE-PG2 verbinden (mit
optionalem OPC-2073). Danach den
Transceiver und das VE-PG2
[TRX1]-Portnummer: 21500
einschalten.
An die Lautsprecherbuchse des
Transceivers C anschließen
Transceiver C
Kanal 10
Beide Transceiver einschalten und
y
dann den Lautstärkeregler des
Transceivers C in 12-Uhr-Position
bringen.
Transceiver D
Kanal 10
HINWEIS: Wenn ein Repeater benutzt wird, schließt man ein optionales OPC-2074 an die ACC-Buchse des Repeaters an.
Rückseite des Repeaters
ACC-Buchse
Ext I/O (Sub-D-25)-Port* auf „Ext. I/O 18 Output Low Voltage 2" einstellen.
*Zum Einstellen des Ext I/O (Sub-D-25)-Ports sind die Cloning-Software CS-FR5000 und ein Cloning-Kabel OPC-1122U erforderlich.
Diese Anleitung beschreibt Beispiele für Anschlüsse im
Bridge-Modus und Selektivanruf-Modus.
Bitte lesen Sie diese Anleitung nach dem Blatt „Installa-
tion q".
Bridge-Modus
ACHTUNG:
Zum Anschluss von Transceivern oder Repeatern ausschließlich folgende
Kabel benutzen: OPC-2073 (für Transceiver) bzw. OPC-2074 (für Repea-
ter). Diese Kabel nur an [TRX1], [TRX2] oder [TRX3] anschließen. Wenn
ein anderes Kabel, z.B. ein Ethernet-Kabel, verwendet wird, führt das zu
Schäden am VE-PG2 bzw. am Transceiver oder Repeater.
Wenn das VE-PG2 anstelle des
zum [TRX1]-Port
abgebildeten Hubs mit dem
IP-Netzwerk verbunden ist, kann
man von jedem Standort aus über
VE-PG2
das Netzwerk kommunizieren.
(192.168.0.2)
+ + +
MODE DC LAN TRX1 TRX2 TRX3 IN OUT SW ABC
Hub
ERDUNG
1 2
q Ethernet-Kabel anschließen
zum [LAN]-Port
ACHTUNG:
Zum Anschluss von Transceivern oder Repeatern ausschließlich folgende
Kabel benutzen: OPC-2073 (für Transceiver) bzw. OPC-2074 (für Repea-
ter). Diese Kabel nur an [TRX1], [TRX2] oder [TRX3] anschließen. Wenn
ein anderes Kabel, z.B. ein Ethernet-Kabel, verwendet wird, führt das zu
Schäden am VE-PG2 bzw. am Transceiver oder Repeater.
zum [TRX1]-Port
VE-PG2
(192.168.0.3)
+ + +
MODE DC LAN TRX1 TRX2 TRX3 IN OUT SW ABC
e Ethernet-Kabel anschließen
ERDUNG
zum [LAN]-Port
Optionales OPC-2074 nur an
[TRX1], [TRX2] oder [TRX3]
anschließen.
OPC-2074
+ + +
MODE DC LAN TRX1 TRX2 TRX3 IN OUT SW
2 VE-PG2 im Bridge-Modus (Unicast) einstellen
1. „IP communication mode" einstellen
1
q N ach der Verkabelung (siehe links) die Transceiver
A und C einschalten. Danach Einstell-Screen mit
einem Browser öffnen (s. Blatt „Installation q").
w In „Connection setting" auf „Operating mode" kli-
cken und bei „IP communication mode setting" für
„Transceiver 1 (TRX1)" „Unicast mode" wählen.
e Auf [Save and Reboot] klicken.
[Unicast mode] in Gebiet A und Gebiet B wählen.
2
Unten stehendes Fenster öffnet sich und es ist auf
[OK] zu klicken.
HINWEIS: „IP network connection" wird nach Ände-
rungen bei „IP communication mode setting" initiali-
siert.
Es ist ratsam, die Einstellungen des VE-PG2 als Da-
tei auf einen PC zu speichern. Siehe dazu Bedie-
nungsanleitung des VE-PG2.
3 4 5
3
Etwa 30 Sek. nach dem Anklicken von [OK] den
Mauszeiger auf [BACK] bewegen und klicken. Nach
dem Rebooten des Systems öffnet sich ein Einstell-
fenster.
2. „IP network connection"–„Transceiver 1 (TRX1)"
1
q I n „Connection setting" bei „IP network connection
setting" auf „Transceiver 1 (TRX1)" klicken.
w B ei „IP network connection" die Connection IP
address eingeben.
(Beispiel) „192.168.0.3" für das VE-PG2 im Gebiet
A und „192.168.0.2" für das VE-PG2 im
Gebiet B eingeben, siehe links.
e Auf [Save] klicken.
„Connection IP address" für Gebiet A: „192.168.0.3"
„Connection IP address" für Gebiet B: „192.168.0.2"
ABC
Bridge-Modus
2. Fortsetzung
2
Bei „IP network connection status" auf [Connect] kli-
cken und dann bei „Status" die Einstellung „During
transmit" überprüfen.
„Connect" in Gebiet A und Gebiet B klicken.
„Status" in Gebiet A und Gebiet B prüfen.
Wählen
Klicken
3. Transceiver-Einstellungen
Das Einstellbeispiel bezieht sich auf eine Verkabelung der
Geräte wie links oben gezeigt.
1
Lautstärkeregler der Transceiver A und C in 12-Uhr-
Position bringen.
2
Transceiver B und D einschalten und bei beiden die
gleichen Kanäle wie bei Transceiver A und C einstel-
len.
• Gleiche Kanäle für alle Transceiver einstellen, damit
Klicken
sie mit Transceiver A und C kommunizieren können.
Informationen dazu findet man in den Bedienungs-
anleitungen der Transceiver.
(Beispiel) Im Bild links ist für die Transceiver A und
B (Gebiet A) der Kanal 2 eingestellt und
für die Transceiver C und D (Gebiet B) der
Kanal 10.
4. Wie kommunizieren?
Das Beispiel bezieht sich auf eine Verkabelung der Geräte
wie links oben gezeigt.
1
Die [PTT]-Taste von Transceiver B im Gebiet A drü-
cken und halten und dabei mit normaler Lautstärke
in das Mikrofon sprechen, um den Transceiver D im
Gebiet B anzurufen. Zum Empfang die [PTT]-Taste
wieder loslassen.
2
Die [PTT]-Taste von Transceiver D im Gebiet B drü-
cken und halten und dabei mit normaler Lautstärke
in das Mikrofon sprechen, um dem Transceiver B im
Gebiet A zu antworten. Zum Empfang die [PTT]-Taste
wieder loslassen.
Eingabe
Klicken
Klicken
Prüfen
