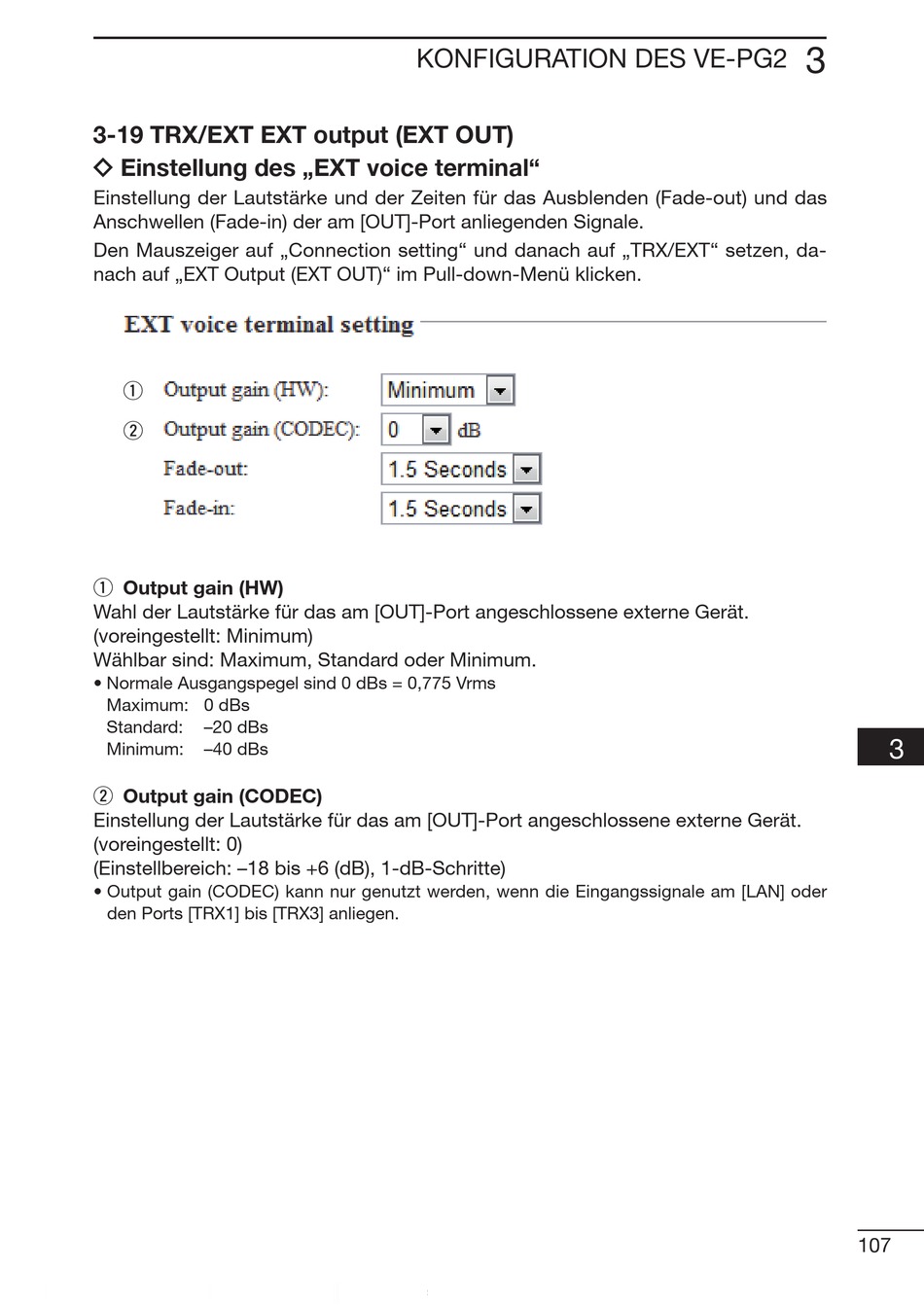

Trx/Ext Ext Output (Ext Out) - Icom VE-PG2 Bedienungsanleitung

3-19 TRX/EXT EXT output (EXT OUT)

ï Einstellung des „EXT voice terminal"
Einstellung der Lautstärke und der Zeiten für das Ausblenden (Fade-out) und das
Anschwellen (Fade-in) der am [OUT]-Port anliegenden Signale.
Den Mauszeiger auf „Connection setting" und danach auf „TRX/EXT" setzen, da-
nach auf „EXT Output (EXT OUT)" im Pull-down-Menü klicken.
q
w
q Output gain (HW)
Wahl der Lautstärke für das am [OUT]-Port angeschlossene externe Gerät.
(voreingestellt: Minimum)
Wählbar sind: Maximum, Standard oder Minimum.
• Normale Ausgangspegel sind 0 dBs = 0,775 Vrms
Maximum: 0 dBs
Standard: –20 dBs
Minimum: –40 dBs
w Output gain (CODEC)
Einstellung der Lautstärke für das am [OUT]-Port angeschlossene externe Gerät.
(voreingestellt: 0)
(Einstellbereich: –18 bis +6 (dB), 1-dB-Schritte)
• Output gain (CODEC) kann nur genutzt werden, wenn die Eingangssignale am [LAN] oder
den Ports [TRX1] bis [TRX3] anliegen.
KONFIGURATION DES VE-PG2
3
1
2
3
4
5
6
7
8
9
10
11
107
