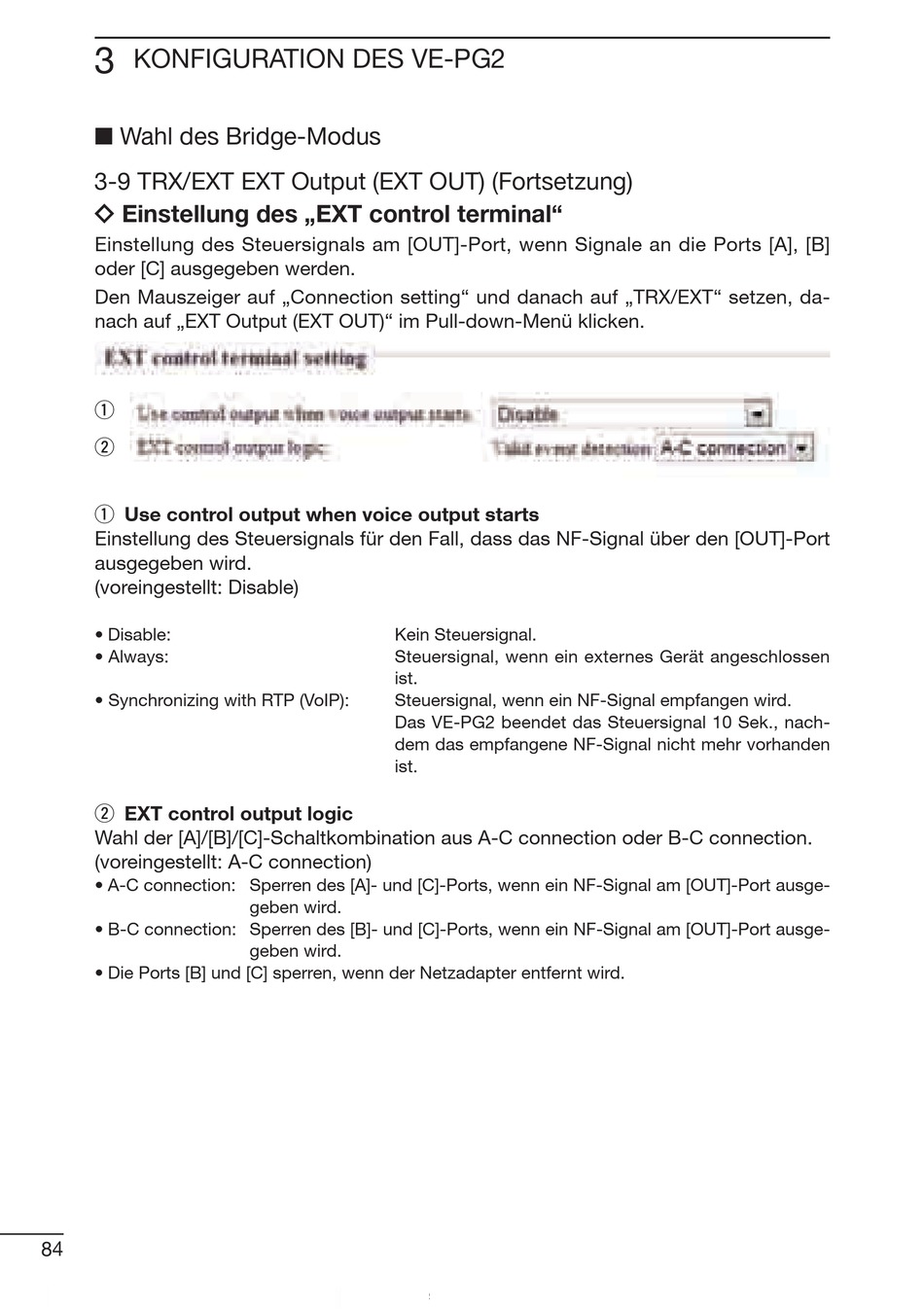

Icom VE-PG2 Bedienungsanleitung Seite 84

3
KONFIGURATION DES VE-PG2
■ Wahl des Bridge-Modus
3-9 TRX/EXT EXT Output (EXT OUT) (Fortsetzung)
ï Einstellung des „EXT control terminal"
Einstellung des Steuersignals am [OUT]-Port, wenn Signale an die Ports [A], [B]
oder [C] ausgegeben werden.
Den Mauszeiger auf „Connection setting" und danach auf „TRX/EXT" setzen, da-
nach auf „EXT Output (EXT OUT)" im Pull-down-Menü klicken.
q
w
q Use control output when voice output starts
Einstellung des Steuersignals für den Fall, dass das NF-Signal über den [OUT]-Port
ausgegeben wird.
(voreingestellt: Disable)
• Disable:
• Always:
• Synchronizing with RTP (VoIP):
w EXT control output logic
Wahl der [A]/[B]/[C]-Schaltkombination aus A-C connection oder B-C connection.
(voreingestellt: A-C connection)
• A-C connection: Sperren des [A]- und [C]-Ports, wenn ein NF-Signal am [OUT]-Port ausge-
• B-C connection: Sperren des [B]- und [C]-Ports, wenn ein NF-Signal am [OUT]-Port ausge-
• Die Ports [B] und [C] sperren, wenn der Netzadapter entfernt wird.
84
Kein Steuersignal.
Steuersignal, wenn ein externes Gerät angeschlossen
ist.
Steuersignal, wenn ein NF-Signal empfangen wird.
Das VE-PG2 beendet das Steuersignal 10 Sek., nach-
dem das empfangene NF-Signal nicht mehr vorhanden
ist.
geben wird.
geben wird.
