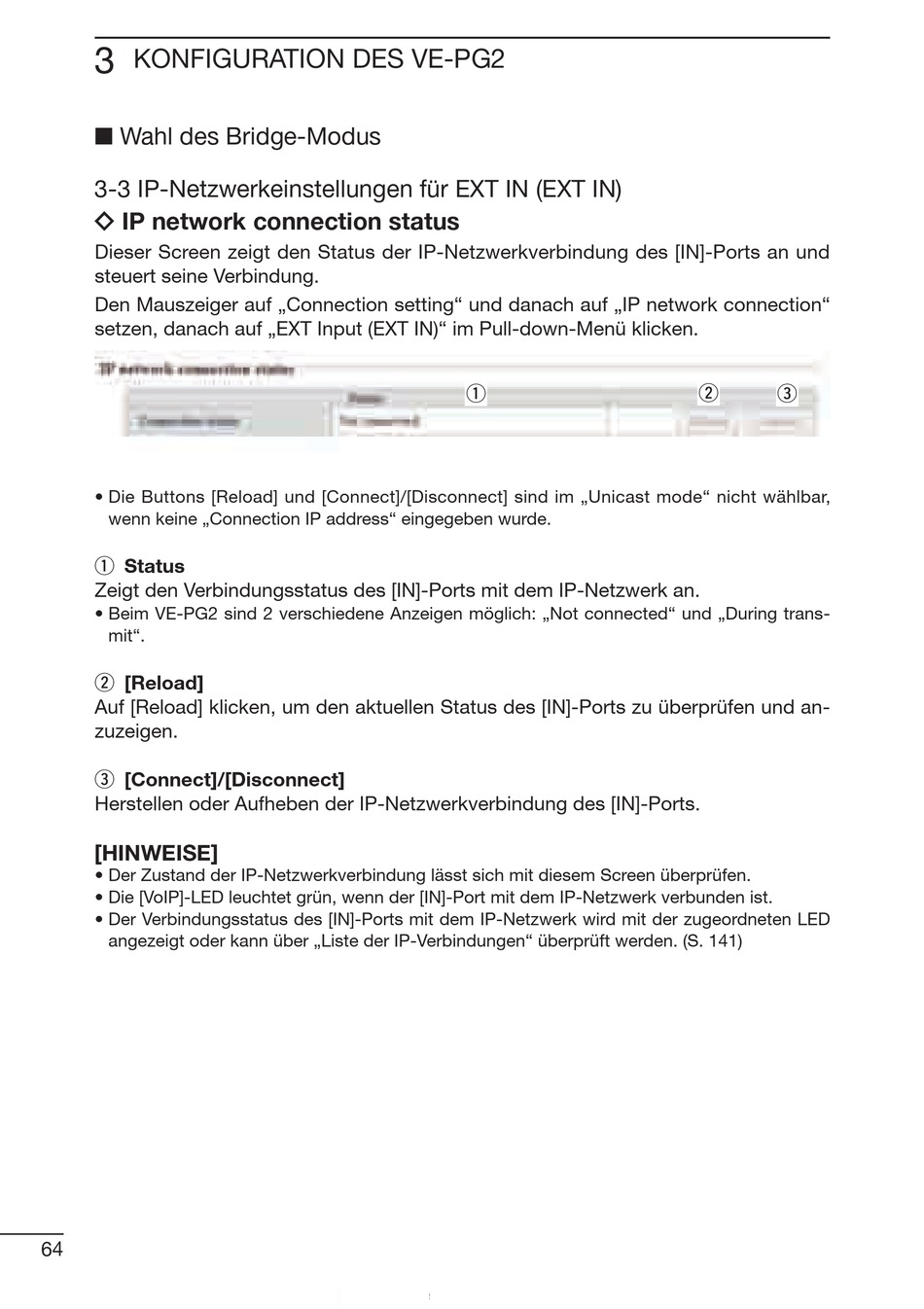

Icom VE-PG2 Bedienungsanleitung Seite 64

3
KONFIGURATION DES VE-PG2
■ Wahl des Bridge-Modus
3-3 IP-Netzwerkeinstellungen für EXT IN (EXT IN)
ï IP network connection status
Dieser Screen zeigt den Status der IP-Netzwerkverbindung des [IN]-Ports an und
steuert seine Verbindung.
Den Mauszeiger auf „Connection setting" und danach auf „IP network connection"
setzen, danach auf „EXT Input (EXT IN)" im Pull-down-Menü klicken.
• Die Buttons [Reload] und [Connect]/[Disconnect] sind im „Unicast mode" nicht wählbar,
wenn keine „Connection IP address" eingegeben wurde.
q Status
Zeigt den Verbindungsstatus des [IN]-Ports mit dem IP-Netzwerk an.
• Beim VE-PG2 sind 2 verschiedene Anzeigen möglich: „Not connected" und „During trans-
mit".
w [Reload]
Auf [Reload] klicken, um den aktuellen Status des [IN]-Ports zu überprüfen und an-
zuzeigen.
e [Connect]/[Disconnect]
Herstellen oder Aufheben der IP-Netzwerkverbindung des [IN]-Ports.
[HINWEISE]
• Der Zustand der IP-Netzwerkverbindung lässt sich mit diesem Screen überprüfen.
• Die [VoIP]-LED leuchtet grün, wenn der [IN]-Port mit dem IP-Netzwerk verbunden ist.
• Der Verbindungsstatus des [IN]-Ports mit dem IP-Netzwerk wird mit der zugeordneten LED
angezeigt oder kann über „Liste der IP-Verbindungen" überprüft werden. (S. 141)
64
