3
KONFIGURATION DES VE-PG2
■ Wahl des Selektivanruf-Modus
3-23 Grundeinstellungen für VoIP-Anrufe (Fortsetzung)

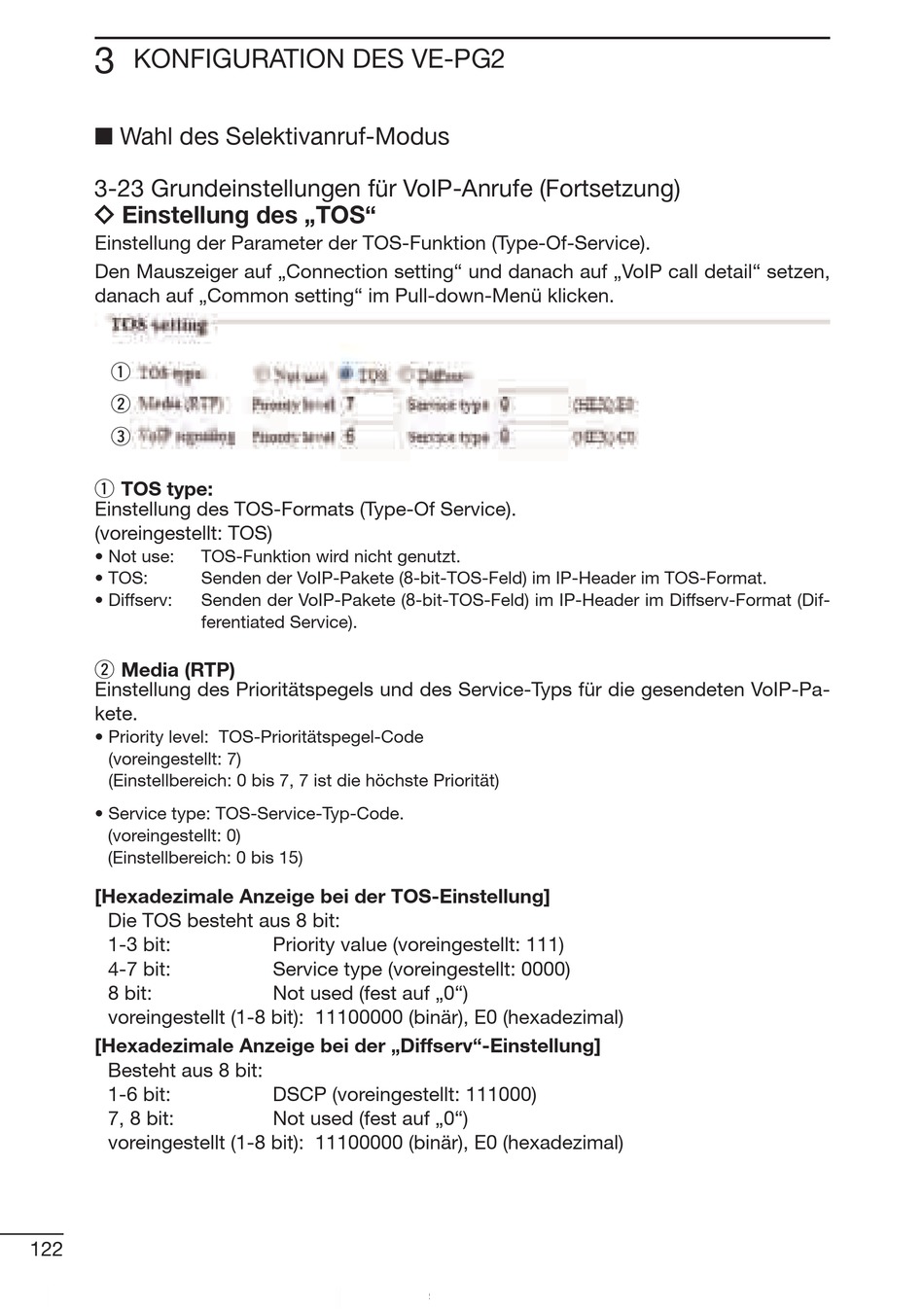

ï Einstellung des „TOS"
Einstellung der Parameter der TOS-Funktion (Type-Of-Service).
Den Mauszeiger auf „Connection setting" und danach auf „VoIP call detail" setzen,
danach auf „Common setting" im Pull-down-Menü klicken.
q
w
e
q TOS type:
Einstellung des TOS-Formats (Type-Of Service).
(voreingestellt: TOS)
• Not use: TOS-Funktion wird nicht genutzt.
• TOS: Senden der VoIP-Pakete (8-bit-TOS-Feld) im IP-Header im TOS-Format.
• Diffserv: Senden der VoIP-Pakete (8-bit-TOS-Feld) im IP-Header im Diffserv-Format (Dif-
ferentiated Service).
w Media (RTP)
Einstellung des Prioritätspegels und des Service-Typs für die gesendeten VoIP-Pa-
kete.
• Priority level: TOS-Prioritätspegel-Code
(voreingestellt: 7)
(Einstellbereich: 0 bis 7, 7 ist die höchste Priorität)
• Service type: TOS-Service-Typ-Code.
(voreingestellt: 0)
(Einstellbereich: 0 bis 15)
[Hexadezimale Anzeige bei der TOS-Einstellung]
Die TOS besteht aus 8 bit:
1-3 bit:
4-7 bit:
8 bit:
voreingestellt (1-8 bit): 11100000 (binär), E0 (hexadezimal)
[Hexadezimale Anzeige bei der „Diffserv"-Einstellung]
Besteht aus 8 bit:
1-6 bit:
7, 8 bit:
voreingestellt (1-8 bit): 11100000 (binär), E0 (hexadezimal)
122
Priority value (voreingestellt: 111)
Service type (voreingestellt: 0000)
Not used (fest auf „0")
DSCP (voreingestellt: 111000)
Not used (fest auf „0")
