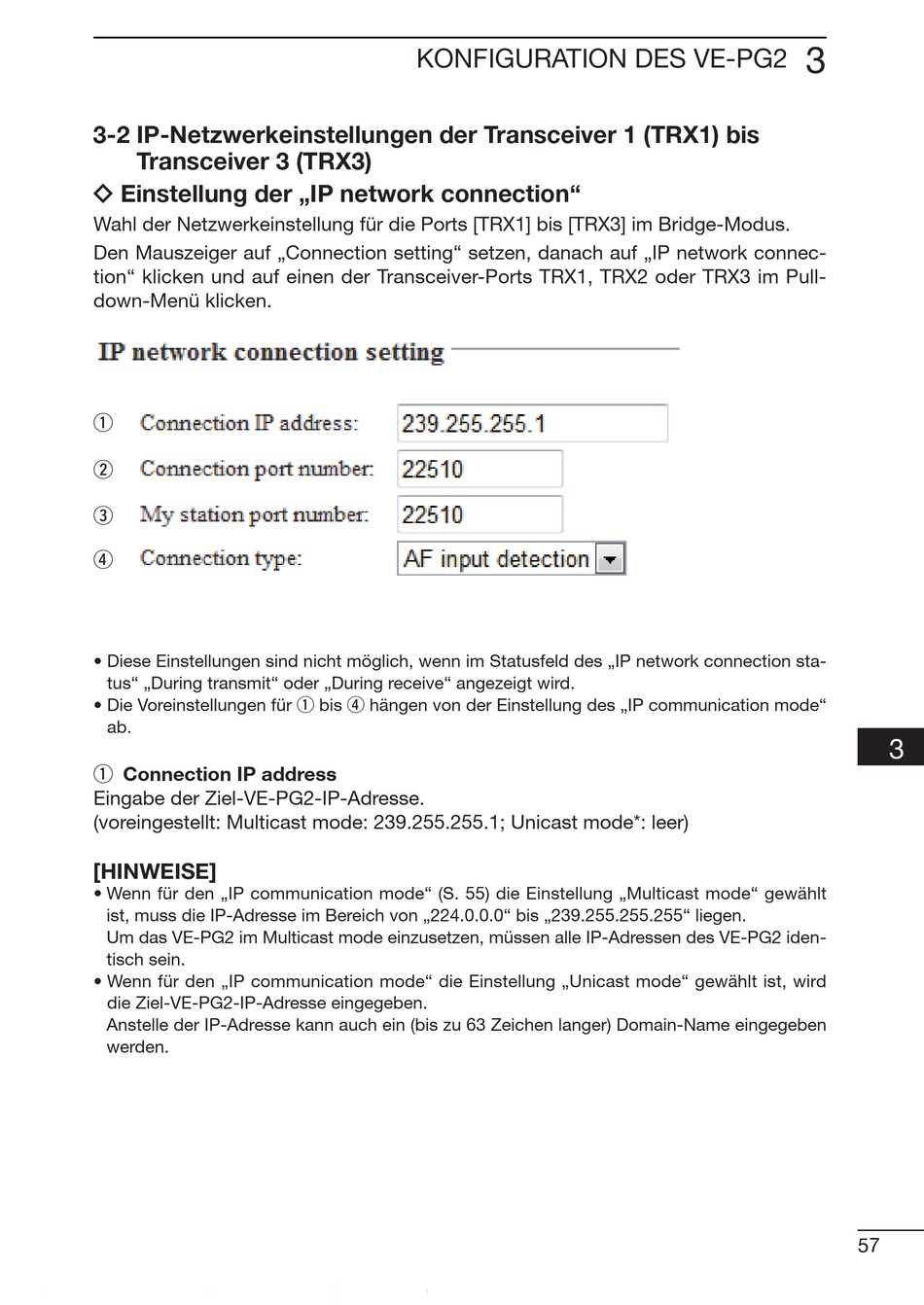

3-2 IP-Netzwerkeinstellungen der Transceiver 1 (TRX1) bis
Transceiver 3 (TRX3)
ï Einstellung der „IP network connection"
Wahl der Netzwerkeinstellung für die Ports [TRX1] bis [TRX3] im Bridge-Modus.
Den Mauszeiger auf „Connection setting" setzen, danach auf „IP network connec-
tion" klicken und auf einen der Transceiver-Ports TRX1, TRX2 oder TRX3 im Pull-
down-Menü klicken.
q
w
e
r
• Diese Einstellungen sind nicht möglich, wenn im Statusfeld des „IP network connection sta-
tus" „During transmit" oder „During receive" angezeigt wird.
• Die Voreinstellungen für q bis r hängen von der Einstellung des „IP communication mode"
ab.
q Connection IP address
Eingabe der Ziel-VE-PG2-IP-Adresse.
(voreingestellt: Multicast mode: 239.255.255.1; Unicast mode*: leer)
[HINWEISE]
• Wenn für den „IP communication mode" (S. 55) die Einstellung „Multicast mode" gewählt
ist, muss die IP-Adresse im Bereich von „224.0.0.0" bis „239.255.255.255" liegen.
Um das VE-PG2 im Multicast mode einzusetzen, müssen alle IP-Adressen des VE-PG2 iden-
tisch sein.
• Wenn für den „IP communication mode" die Einstellung „Unicast mode" gewählt ist, wird
die Ziel-VE-PG2-IP-Adresse eingegeben.
Anstelle der IP-Adresse kann auch ein (bis zu 63 Zeichen langer) Domain-Name eingegeben
werden.
KONFIGURATION DES VE-PG2
3
1
2
3
4
5
6
7
8
9
10
11
57
