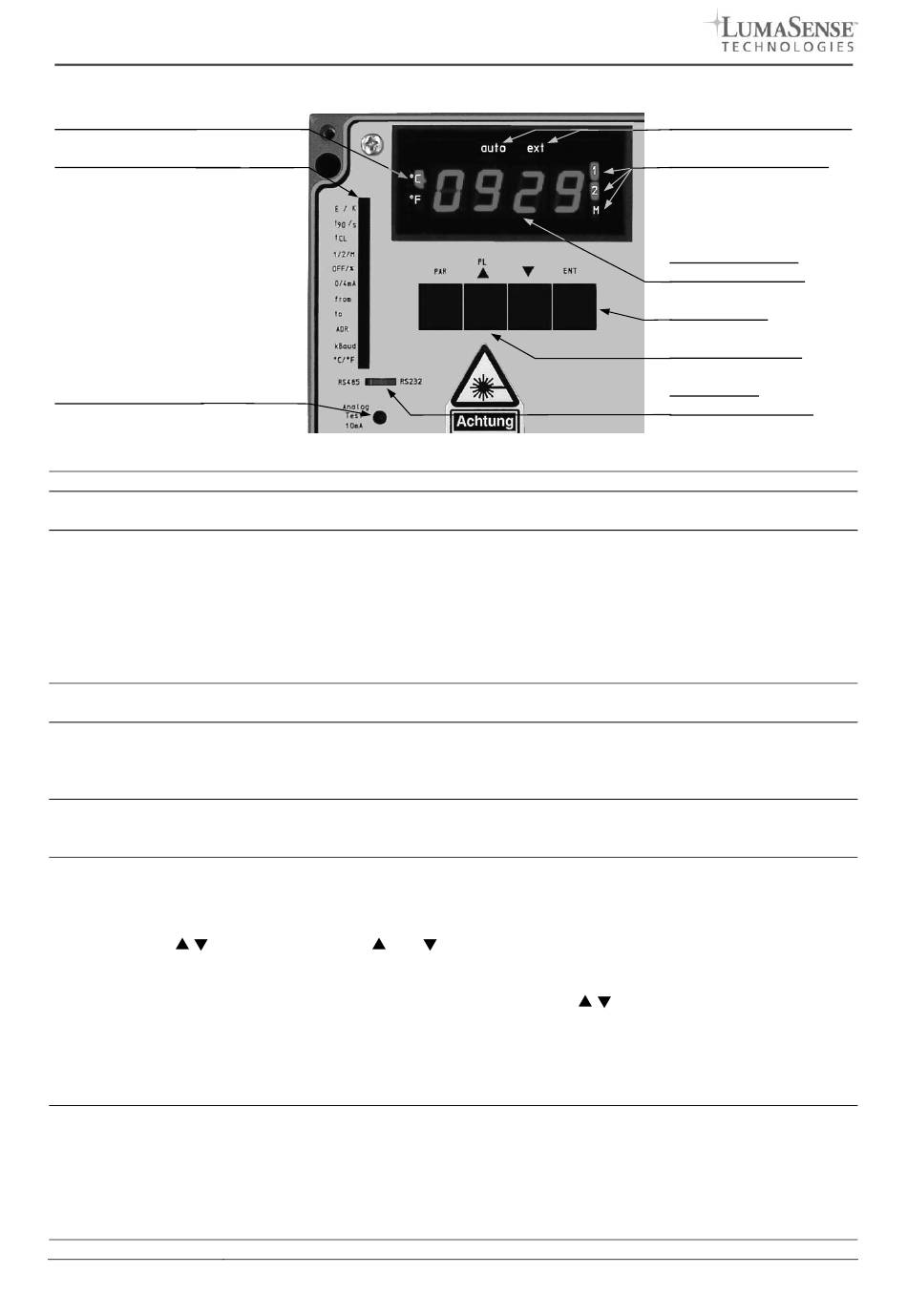

Bedienelemente

Anzeige °C oder °F
Parameter-Anzeigeleiste:
Quotientenkorrektur ( ε / K)
/
Emissionsgrad
Erfassungszeit (t
Löschzeit des Maximalwertspeichers (t
Messmodus (1/2/M)
Abschaltschwelle (OFF)
Stromausgang 0 oder 4 ... 20 mA (0/4 mA)
Teilmessbereichsanfang (from)
Teilmessbereichsende (to)
Adresse (ADR)
Baudrate (kBaud)
Temperaturanzeige in °C oder °F (°C/°F)
Taster für Teststrom
Anzeige °C oder °F:
Parameter-
Anzeigeleiste:
Taster für
Teststrom:
Anzeige für
Löschmodus:
Temperatur- oder
Parameteranzeige
Messmodus-
Anzeige:
Einstelltasten: PAR:
:
ENT:
Pilotlicht Ein / Aus:
Schnittstelle:
44
)
90
)
CL
Die entsprechende LED zeigt an, ob die Temperatur in °C oder in °F angezeigt wird.
Wird ein Parameter zur Anzeige oder zur Änderung ausgewählt, leuchtet die
zugehörige Anzeige-LED.
Schaltet (unabhängig von der Einstellung des Analogausgangs auf 0 ... 20 oder
4 ... 20 mA) einen Teststrom von 10 mA auf den Analogausgang. Damit lässt sich
die korrekte Anzeige eines externen Anzeigegerätes überprüfen. Die auf dem Mess-
umformer angezeigte Temperatur muss sich auch auf dem externen Anzeigegerät
wiederfinden. Ist das nicht der Fall, so ist das Anzeigegerät auf einen anderen Strom
oder Messbereich eingestellt als das Pyrometer. Nach erneutem Druck auf den
„Analog-Test"-Taster, eine Einstelltaste oder nach einer Zeit von ca. 30 Sekunden
wird das Signal wieder ausgeschaltet und der Messmodus ist aktiv.
Ist der Maximalwertspeicher auf automatisches oder externes Löschen eingestellt,
so ist das an der entsprechenden LED zu erkennen.
Im Messmodus wird die aktuelle Messtemperatur angezeigt. Wird ein Parameter zur
Anzeige oder zur Änderung ausgewählt, so wird der momentan eingestellte Wert
des Parameters angezeigt.
Sonderanzeigen: siehe 8.2
LED 1 = 1-Kanalmodus
LED 1 und 2 = Quotientenmodus
LED M = Metallmodus
Das Anzeigen der verfügbaren Parameter erfolgt mit der PAR-Taste in der nachfol-
gend beschriebenen Reihenfolge. Mit jedem erneuten Drücken wechselt die Anzeige
zum nächsten Parameter. Nach dem letzen Parameter wird wieder der Messwert
dargestellt.
Mit den Pfeiltasten und
Einstellwerte anzeigen. Längeres Drücken der Taster verändert die Einstellungen im
Schnellmodus (Bei Aktivierung der Tastatursperre über die Schnittstellenbefehle
oder während einer Messung mit InfraWin sind
Wurde ein Parameter mit den Pfeiltasten verändert, so muss der neue Wert mit ENT
zur Übernahme bestätigt werden. Ein Wechsel auf einen anderen Parameter (mit der
PAR-Taste) übernimmt einen mit den Pfeiltasten veränderten Wert nicht. Erfolgt ca.
30 s lang keine Eingabe, wechselt das Pyrometer ohne Übernahme des evtl. geän-
derten Parameters in den Messmodus zurück.
Wird im Messmodus der Pilotlichttaster (PL) gedrückt, so schaltet sich das Laser-
Pilotlicht ein. Beim IGAR 12-LO wird die Messung dabei unverändert fortgesetzt. Da
beim ISR 12-LO das Laserpilotlicht die Messung beeinflusst, wird diese angehalten
und der Analogausgang hält den zuletzt gemessene Wert. Das Display zeigt solan-
ge die Intensität des Messsignals an (siehe auch 10.8 Messung Farb-Balken). Im
1-Kanal-Betrieb blinkt die Anzeige mit dem Wert 8000. Nach ca. 2 Minuten oder
erneutem Tastendruck schaltet sich das Pilotlicht wieder aus.
Schaltet die Digitalschnittstelle auf RS232 oder RS485.
lassen sich für jeden Parameter die entsprechenden
Anzeige für Löschmodus
Messmodus-Anzeige:
- 1-Kanalmodus
- Quotientenmodus
- Metallmodus
Temperatur- oder
Parameteranzeige
Einstelltasten
Pilotlicht Ein / Aus
Schnittstelle
RS232 oder RS485
und ENT blockiert).
