SIMOLINK Switch
Einstellung über
DIL-Schalter
Einstellung über
Binäreingänge
Anzeige
Siemens AG
GWE-477 762 4070.76 J
SIMOVERT MASTERDRIVES
02.2001
Diese Einstellmöglichkeit dient für die lokale Ansteuerung am Gerät
z. B. für Test und Wartungszwecke. Der SIMOLINK-Switch Modus wird
dabei über einen 4-kanaligen DIL-Schalter (CH1 bis CH4) in der
Gehäuseoberseite eingestellt. Wird der SIMOLINK-Switch Modus über
die DIL-Schalter vorgegeben, wird dies über die Leuchtdiode "Local"
angezeigt, die Ansteuerung über Binäreingänge ist dann unwirksam
(nur bei Schalterstellung OFF aller DIL-Schalter wirken die Binärein-
gänge).
Für die Ansteuerung des SIMOLINK-Switch Modus über DIL-Schalter
gilt:
♦ Schalterstellung OFF
♦ Schalterstellung ON
OFF ON
CH 1
CH 2
CH 3
CH 4

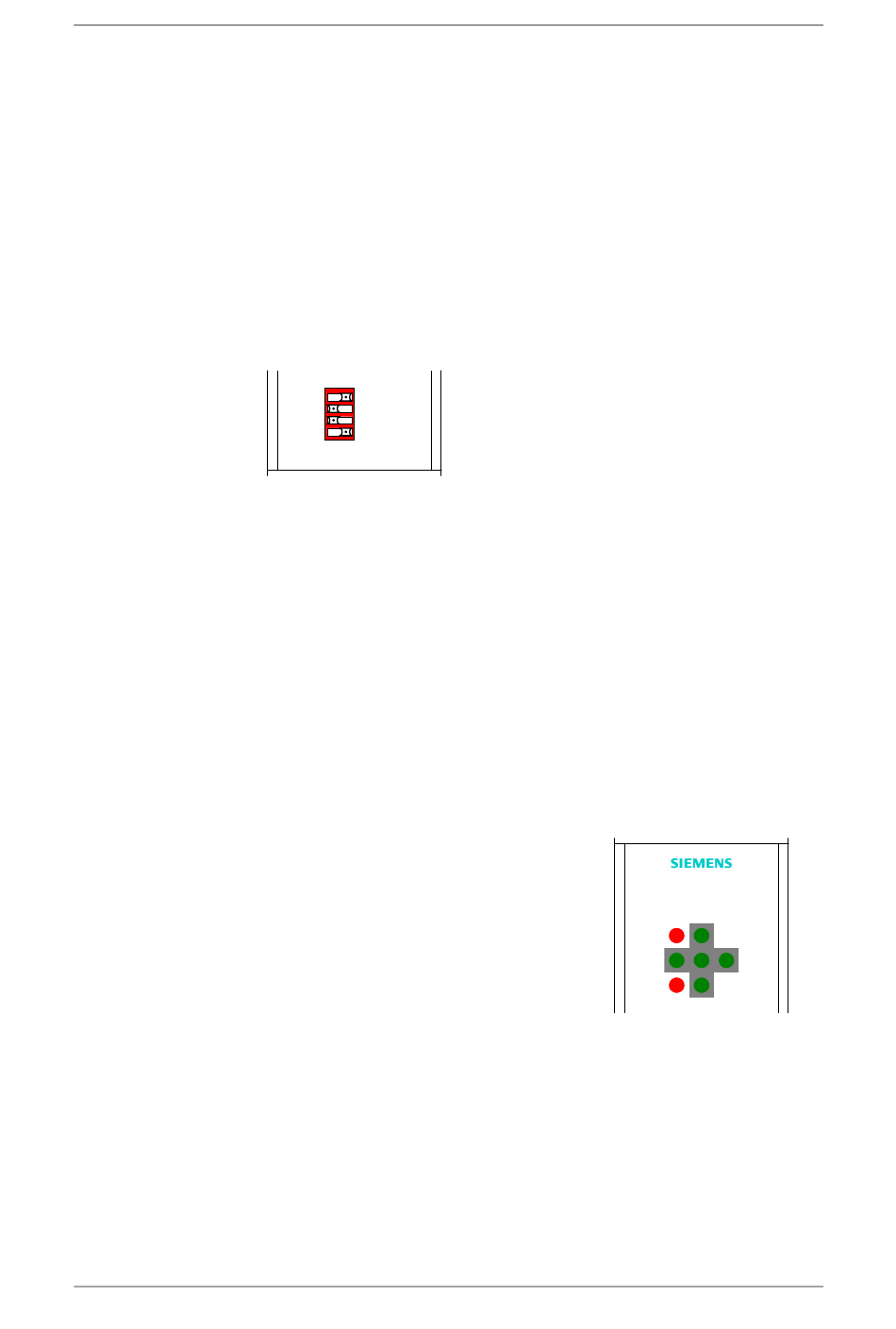

Bild 6-1
DIL-Schalter (Modus =9)
LED-Test:
Wird über die DIL-Schalter nur der Kanal 4 angewählt
(Modus 8 Local), so werden als Lampentestfunktion alle
LED angesteuert.
Hierbei kann die Ansteuerung von einem Automatisierungsgerät aus
über Binärsignale erfolgen. Nur bei Schalterstellung OFF aller DIL-
Schalter sind die Binäreingänge wirksam.
Für die Ansteuerung des SIMOLINK-Switch Modus über Binäreingänge
gilt:
♦ Pegel LOW/OFF
♦ Pegel HIGH/ON
Die LED-Anzeige in der Frontplatte
besteht aus 7 Leuchtdioden, wovon
5 grüne LED auf grauem Hintergrund
die aktuelle Stellung des SIMOLINK-
Switch anzeigen. Zwei rote LED
zeigen an, ob die Ansteuerung über
DIL-Schalter d.h. local (LED: LOC)
oder keine Ansteuerung (LED: OFF)
aktiv ist (vgl. Tabelle 6-1).
Betriebsanleitung
= 0
= 1
= 0
= 1
SIMOLINK SWITCH SLS
CH 4
Bild 6-2
Inbetriebsetzung
CH 1
LOC
CH 3
OFF
CH 2
SLS Anzeige
6-3
