SIMOLINK Switch
4
Montage
4.1
EMV-gerechter Aufbau
HINWEIS
4.2
Gehäuse
Siemens AG
GWE-477 762 4070.76 J
SIMOVERT MASTERDRIVES
02.2001
Die Baugruppe SIMOLINK-Switch wird auf eine Hutschiene TS 35 nach
EN 50022 aufgeschnappt. Die dazu erforderlichen mechanischen
Elemente sind am Gehäuse vorhanden.
Die Erdverbindung der Baugruppe erfolgt über die Hutschiene. Die
Erdverbindung der Hutschiene zum Potentialausgleich ist anlagenseitig
herzustellen.
Weitergehende Informationen im Kapitel "Installationshinweise für
EMV-gerechten Aufbau von Antrieben" des SIMOVERT
MASTERDRIVES Kompendium Motion Control, Bestell-Nr.:
6SE7080-0QX50.

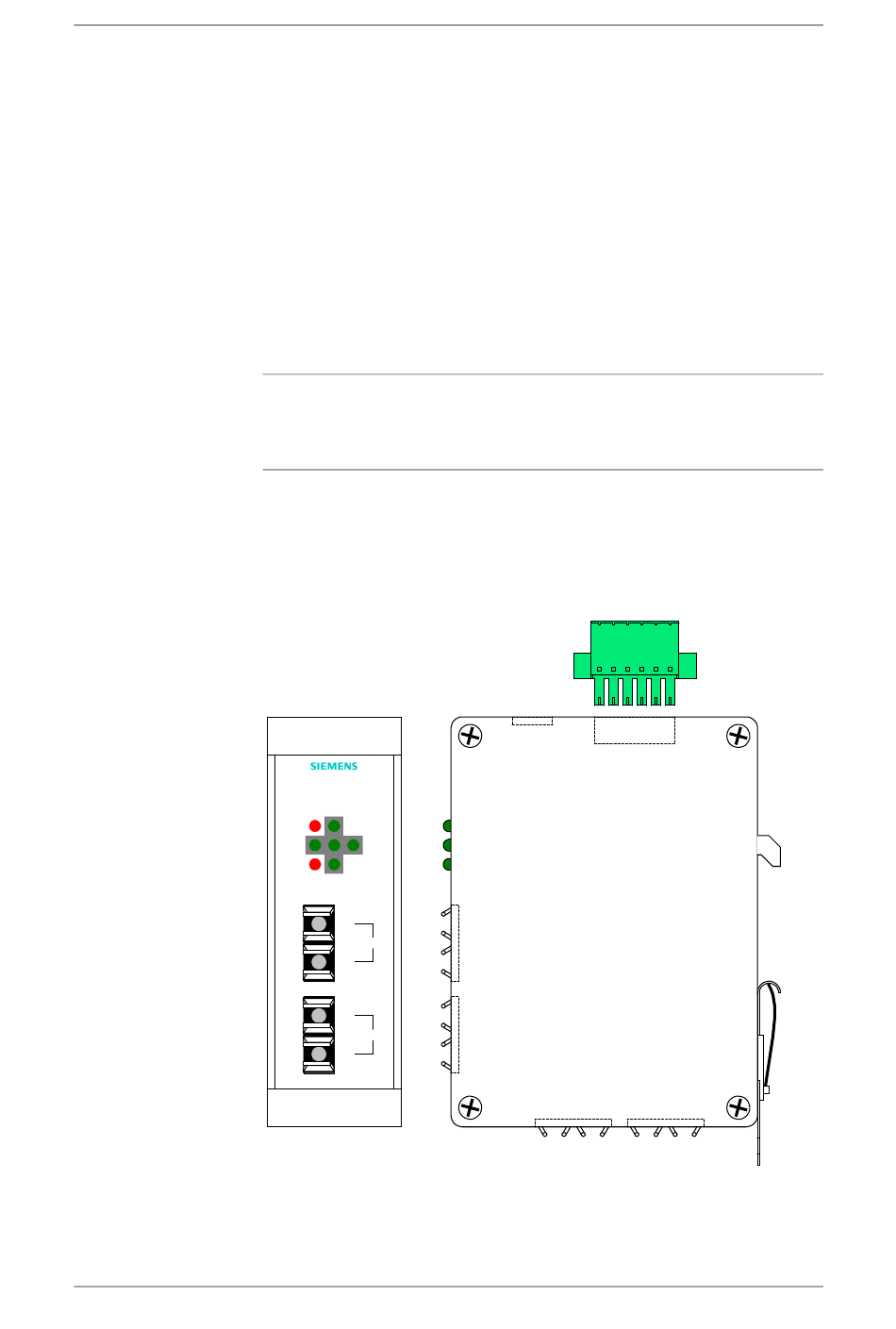

Aus den folgenden Bildern ist der prinzipielle Aufbau des Gehäuses
sowie die Anordnung der Anschlüsse und Bedienelemente ersichtlich.
SIMOLINK SWITCH SLS
CH 1
LOC
CH 4
CH 3
OFF
CH 2
RX
CH 3
TX
RX
CH 4
TX
Frontansicht
Bild 4-1
Betriebsanleitung
Seitenansicht
Montage
4-1
