Anschließen
5.2
Lichtwellenleiteranschluß CH1 bis CH4
HINWEIS
ACHTUNG
5-2
02.2001
Die Anschlüsse für die Lichtwellenleiter (LWL) erfolgen über
Steckverbinder. Die Buchsen befinden sich an der Gehäuse-Front- und
Unterseite. Für jeden Anschluß (Kanal) ist eine Sende- und eine
Empfangsbuchse vorhanden. Die Sendeleistung der LWL-Sender ist
nicht variabel sondern fest mit der maximalen für SIMOLINK definierten
Sendeleistung eingestellt.
Der SIMOLINK ist ein takt-
synchroner, ringförmig aufgebauter
LWL-Bus. Damit ein Signalverkehr
aufgebaut werden kann, muß die
Sendebuchse des ersten Teil-
nehmers mit der Empfangsbuchse
des nächsten Teilnehmers verbun-
den werden usw. bis die Sende-
buchse des letzten Teilnehmers mit
der Empfangsbuchse des ersten
Teilnehmer verbunden wird.
Die Empfangsbuchse ist dunkelgrau
und mit RX gekennzeichnet. Die
Sendebuchse ist hellgrau und mit TX
gekennzeichnet.
Im SIMOLINK-Switch sind folgende
LWL-Module von Hewlett Packard
eingesetzt:
♦ Sender:
HFBR 1528
♦ Empfänger: HFBR 2528
Es können Kunststoff-LWL oder Glas-LWL verwendet werden. Damit
lassen sich, in Abhängigkeit vom gewählten Medium, folgende Entfer-
nungen realisieren:
♦ max. 40 m zwischen jedem Teilnehmer bei Kunststoff-LWL oder
♦ max. 300 m zwischen jedem Teilnehmer bei Glas-LWL.
Die Gesamtlänge des Ringbusses darf bis zu 1000 m betragen.
Ein Anlagenpaket zum Herstellen von Kunststoff-LWL-Verbindungen ist
unter der Nummer 6SX7010-0FJ50 bestellbar. Es enthält: 100 m
Kunststoff-LWL-Kabel, 40 St. LWL-Stecker, 20 St. Stecker für Klemm-
leiste X470 SLB.
Bei der Herstellung von Glas-LWL-Verbindungen ist bei der Konfektion
der Kabel darauf zu achten, dass geeignete kabelseitige LWL-Stecker
verwendet werden. Sie müssen zu den Sende- und Empfangsbuchsen
im SIMOLINK-SWITCH passen.

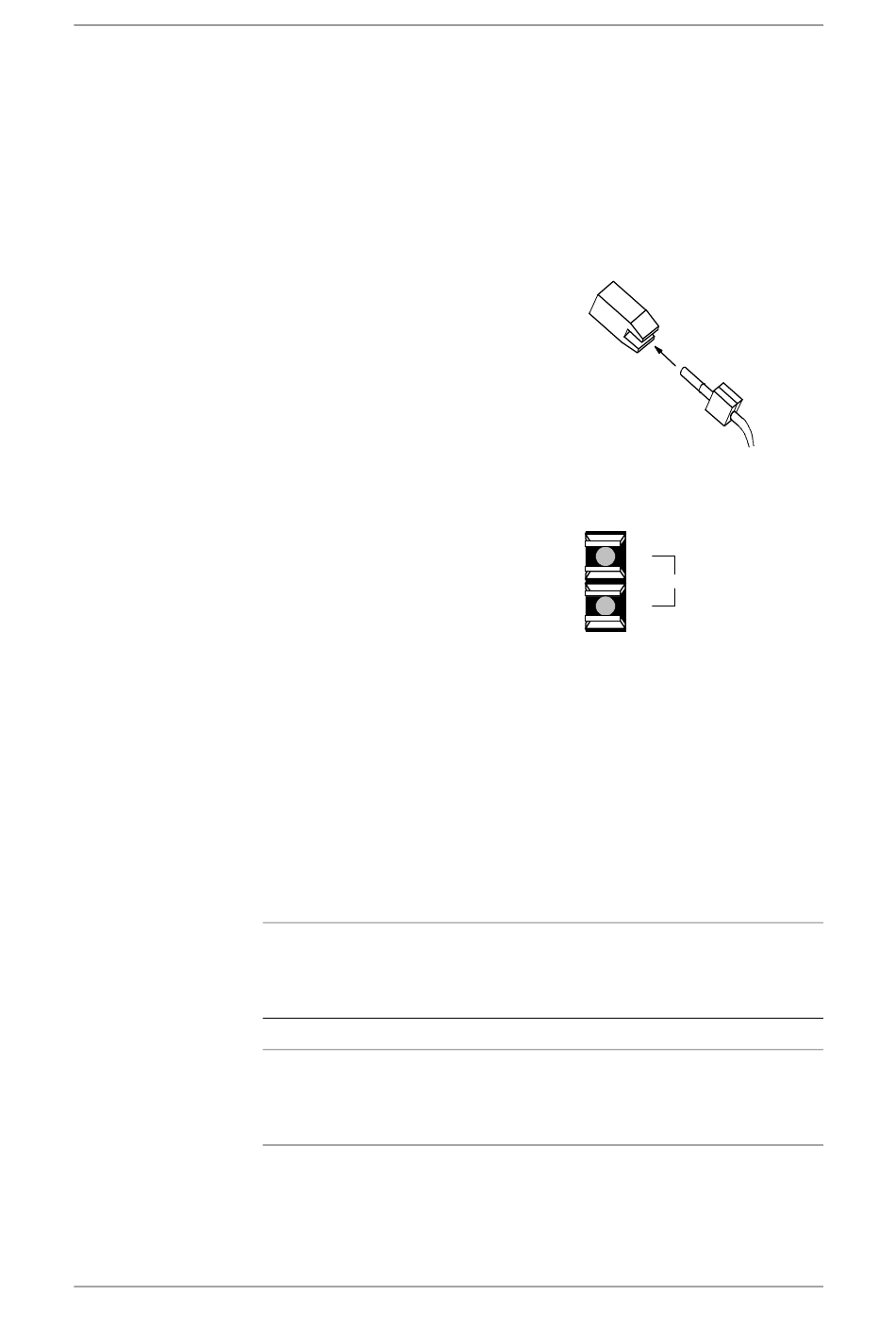

Bild 5-2
RX
CH 1
TX
Bild 5-3
Lichtwellenleiter-
anschluß CH1
GWE-477 762 4070.76 J
Betriebsanleitung
SIMOVERT MASTERDRIVES
SIMOLINK Switch
Busanschluß
Siemens AG
