SMARTNEO BEDIENUNGSANLEITUNG // SEITE 15

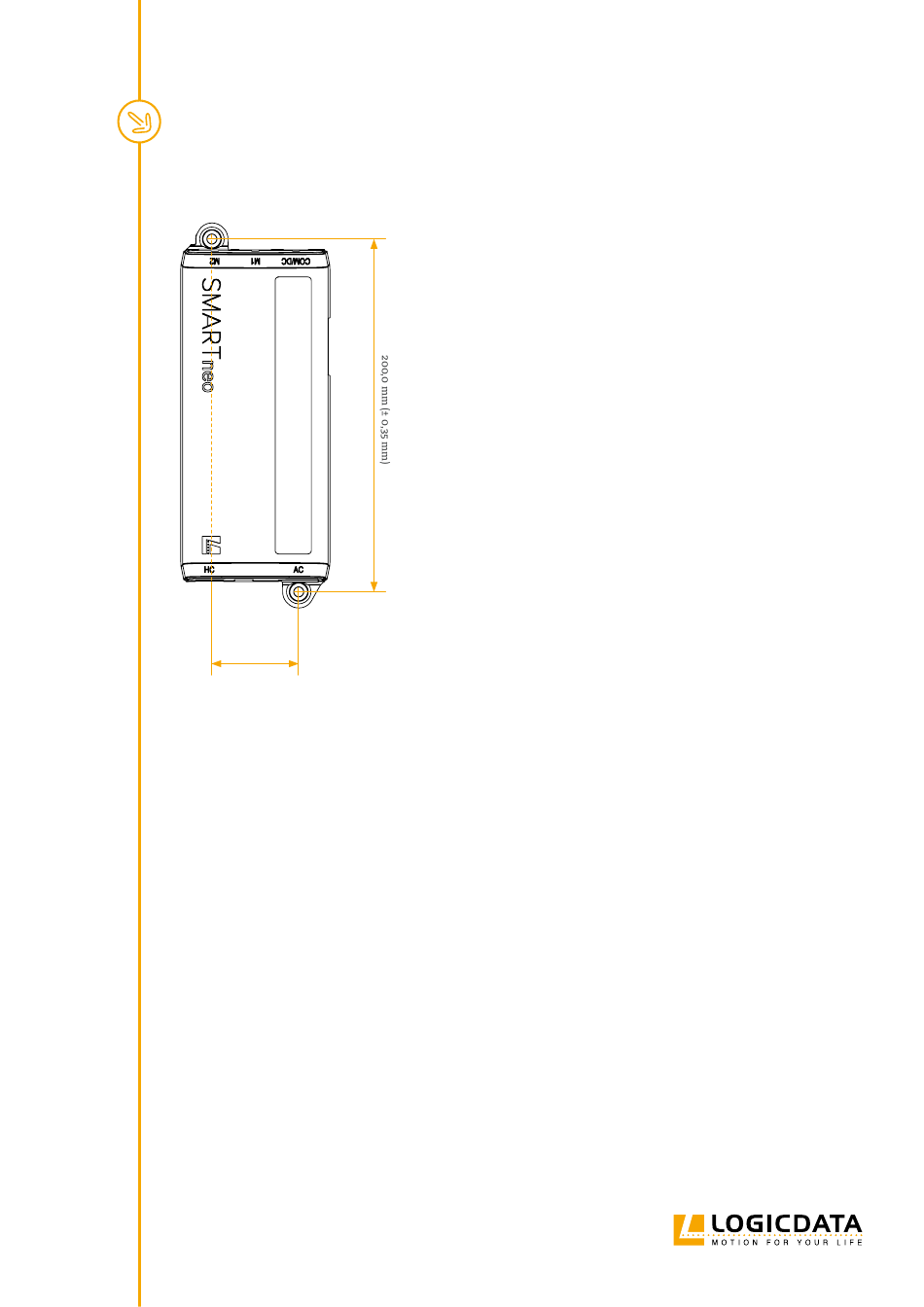

4.2.1 BOHRSCHABLONE
49,2 mm
(± 0,15 mm)
Abb. 4: Bohrschablone SMARTneo-2G / SMARTneo-3G
Die Montagepunkte für die SMARTneo-2G und SMARTneo-3G haben einen Durchmesser von 5,5 mm.
Die Bohrlöcher müssen 200 mm (Länge) und 49,2 mm (Breite) Abstand haben. Das gesamte Gehäuse der
SMARTneo-2G und SMARTneo-3G muss unter dem Tisch sein.
