Wartung, Diagnose und Fehle...
9.4 LCP-Meldungen
Alle Fehler an der Sicherheitsoption werden am Display
des Frequenzumrichters angezeigt.
Die folgenden Optionen stehen zur detaillierten Diagnose
und Fehlererkennung zur Verfügung:
•
LED an der Vorderseite der Sicherheitsoption
liefern Informationen zu Betriebszuständen. Die
LED dienen zur Anzeige des Status der Option, d.
h. aktive Sicherheitsfunktionen, Fehler und
Warnungen, wenn vorhanden.
•
LCP-Text oder Informationen über Bus zeigen den
Status der Sicherheitsfunktionen (z. B. STO) an.
Die folgenden Meldungen werden im Online-Modus in der
MCT 10 Konfigurationssoftware angezeigt:
•
Status der Sicherheitsoption.
•
Interne und externe Fehler und die
entsprechenden Tipps zur Fehlersuche.
Verwenden Sie zur Konfiguration des LCP zur Anzeige der
spezifischen Informationen für die Sicherheitsoption die
Parameter in Parametergruppe 0-2* LCP-Display.
0-20 Displayzeile 1.1, 0-21 Displayzeile 1.2 und
0-22 Displayzeile 1.3 haben die folgenden Optionen:
•
42-82 Safe Control Word.
•
42-83 Safe Status Word.
•
42-85 Active Safe Func.
0-23 Displayzeile 2, 0-24 Displayzeile 3 haben die folgenden
Optionen:
•
42-82 Safe Control Word.
•
42-83 Safe Status Word.
•
42-86 Safe Option Info.
9.4.1 LCP-Zustandsmeldungen
Dieser Abschnitt enthält eine Beschreibung der auf die
Sicherheitsoption bezogenen LCP-Statusmeldungen. Dieser
Meldungssatz unterscheidet sich je nachdem, ob ein
sicherer Feldbus aktiviert ist. Tabelle 9.2 enthält Meldungen,
die unabhängig vom Zustand des sicheren Feldbus
angezeigt werden. Tabelle 9.3 enthält Meldungen, die nur
angezeigt werden, wenn der sichere Feldbus deaktiviert ist.
MG37F103
Produkthandbuch

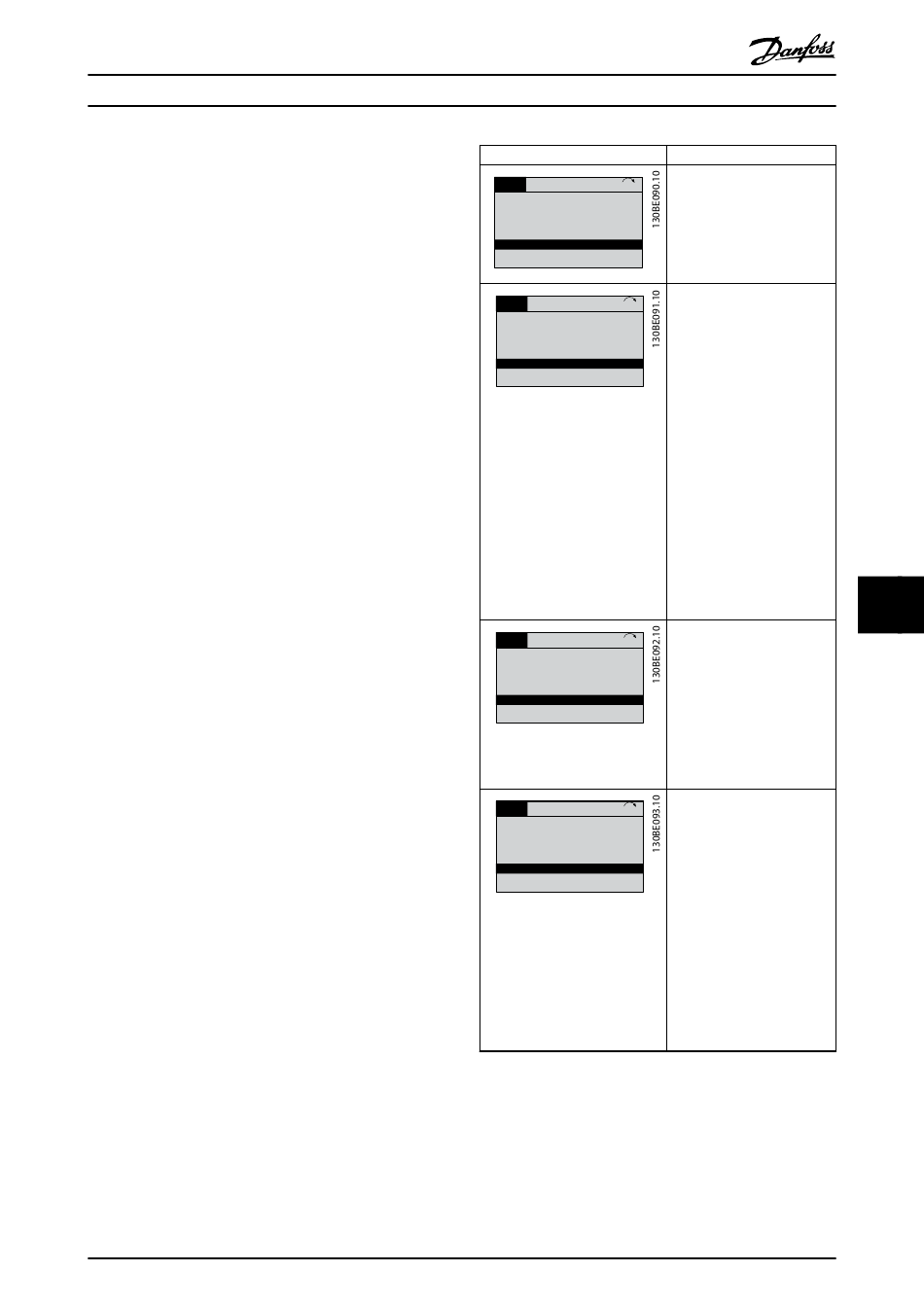

LCP-Meldung
Status
0 RPM
!Safe Stop [W68]
Auto Remote Coast
Status
0 RPM
!Safe Stop [W68]
Auto Remote SO Req. RESET
Status
0 RPM
!Safe Stop [W68]
Auto Remote SO Req. RESET
Status
0 RPM
SO Ext.Fail: XXX_STO
!Safe Stop [W68]
Auto Remote SO Req. RESET
Danfoss A/S © 10/2014 Alle Rechte vorbehalten.
Beschreibung
Die Sicherheitsfunktion wurde
!1(1)
über einen Digitaleingang
0.00 A
0.00KW
oder die PROFIsafe-Option
0.0 Hz
50.0 %
aktiviert.
Die Quelle, die die Sicher-
!1(1)
heitsbedingung ausgelöst hat,
0.00 A
0.00KW
besteht nicht mehr, jedoch
Safe Func. Pending
SO RESET required!
wartet die Sicherheitsoption
darauf, dass das Quittiersignal
den Normalbetrieb fortsetzt.
Das LCP zeigt diese Meldung
nur an, wenn der manuelle
Wiederanlauf für den
ausgewählten Digitaleingang
ausgewählt ist.
Das LCP zeigt diese Meldung
nicht an, wenn das PROFIsafe-
Steuerwort die
Sicherheitsfunktion aktiviert,
da die PROFIsafe-Konfigu-
ration den automatischen
Wiederanlauf verwendet.
Das LCP zeigt diese Meldung
!1(1)
nach dem Quittieren der
0.00 A
0.00KW
Sicherheitsoption mittels MCT
SO General Reset
SO RESET required!
10 Konfigurationssoftware an.
Nach dem Quittieren wird die
Sicherheitsoption auf den
Blank Initial State gesetzt.
Weitere Informationen, siehe
Kapitel 6.1.3 Passwortschutz.
Das LCP zeigt diese Meldung
!1(1)
an, wenn die Sicherheits-
0.00 A
0.00KW
option einen externen Fehler
SO RESET required!
erkennt. Das LCP zeigt die
Fehlernummer an. Weitere
Informationen zu den Fehlern
und den möglichen Lösungen
finden Sie in Kapitel 9.3.1 Liste
der Fehlerbedingungen. Stellen
Sie zum Fortsetzen des
Normalbetriebs sicher, dass
die Fehlerquelle nicht mehr
vorhanden ist, und quittieren
Sie die Sicherheitsoption.
9
9
43
