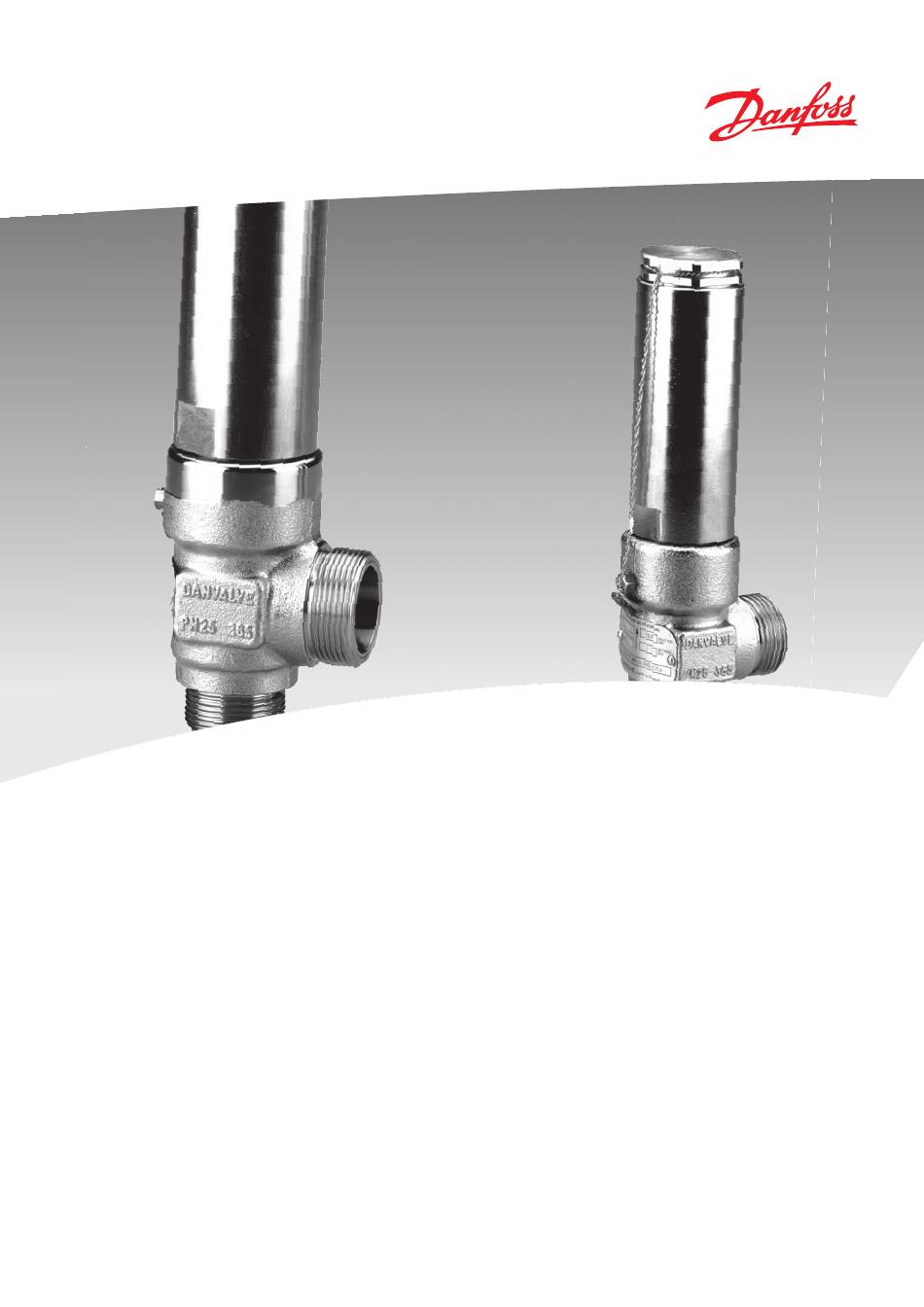

- Seite 1 Sicherheitsventile, Typ SFV 20 - 25 REFRIGERATION AND Technische Broschüre AIR CONDITIONING...
-
Seite 2: Inhaltsverzeichnis
Bestellung..................11 RD7FA403 Danfoss A/S (RC-CMS / HBS), 06 - 2004... -
Seite 3: Einführung
Zulassungen: Eine aktuelle Zulassungsliste der ), HFC, HCFC (z.B. R22, R134a, R404A) Produkte können Sie bei Danfoss anfordern. und andere Kältemittel (sofern die Dichtungsmaterialien geeignet sind) innerhalb eines Temperaturbereichs von - 30°C/+100°C (-22°F/+212°F). RD7FA403 Danfoss A/S (RC-CMS / HBS), 06 - 2004... -
Seite 4: Technische Daten
Standard zugelassen und sind, falls erforderlich, CE-gekennzeichnet. Weitere Informationen/Einsatz-beschränkungen entnehmen Sie bitte der Montageanleitung. SFV-Ventile Nennweite 18 mm (0.709 in.) 23 mm (0.906 in.) Zugelassen für Stoffgruppe I Kategorie RD7FA403 Danfoss A/S (RC-CMS / HBS), 06 - 2004... -
Seite 5: Konstruktion
Eindringen von Verunreinigungen in das Ventil zu verhindern. Ebenfalls wird empfohlen die Ventile paarweise, in Verbindung mit dem Doppelabsperrventil Typ DSV, zu installieren. Zusätzliche Informationen finden Sie im DSV- Datenblatt. RD7FA403 Danfoss A/S (RC-CMS / HBS), 06 - 2004... -
Seite 6: Kapazität
Tabelle 2. Eigenschaften der Kältemittel Isentroper Entlastungs- Kältemittel Exponent funktion κ 1.17 2.54 R134a 1.12 2.50 R404A 1.12 2.49 R410A 1.17 2.54 R717 (Ammoniak) 1.31 2.64 R744 (CO 1.30 2.63 Luft 1.40 2.70 RD7FA403 Danfoss A/S (RC-CMS / HBS), 06 - 2004... - Seite 7 261 psi g lb/min 21 bar g kg/h 5215 5680 5770 2235 2820 305 psi g lb/min 25 bar g kg/h 6285 6980 7125 2660 3335 363 psi g lb/min RD7FA403 Danfoss A/S (RC-CMS / HBS), 06 - 2004...
- Seite 8 261 psi g lb/min 21 bar g kg/h 7565 8240 8370 3240 4090 305 psi g lb/min 25 bar g kg/h 9120 10135 10340 3860 4835 363 psi g lb/min RD7FA403 Danfoss A/S (RC-CMS / HBS), 06 - 2004...
-
Seite 9: Materialspezifikation
Dichtungsscheibe Aluminum *asbestfreie Dichtung Verschraubung Stahl 9S Mn28, 1651 Typ 2, R 683 Grade C, A 283 *R St 37.2, 17100 Fe 60 B, 630 Typenschild Aluminium * Alternativer Werkstoff RD7FA403 Danfoss A/S (RC-CMS / HBS), 06 - 2004... -
Seite 10: Anschlüsse
0.102 Abmessungen und Gewicht SFV 20 - 25 T SFV 20 - 25 mit Anschweißenden ∅D ∅D Ventilgröße Gewicht SFV 20 - 25 T, mit Gewindeanschlüssen ISO 228/1 Rohrgewinde SFV 20 ( in.) 4.2 kg 2.17 10.63 1.57 2.36 2.36 SFV 25 (1 in.) -
Seite 11: Bestellung
