Installation
4 Installation
4.1 Sicherheitshinweise
Allgemeine Sicherheitshinweise finden Sie unter
Kapitel 2 Sicherheit.
4.2 Installation – Übersicht
Dieser Abschnitt enthält eine allgemeine Übersicht zum
Installations- und Inbetriebnahmeprozess.
1
2
3
MCT 10
1
Installieren der Sicherheitsoption
2
Konfigurationsparameter
3
Inbetriebnahme

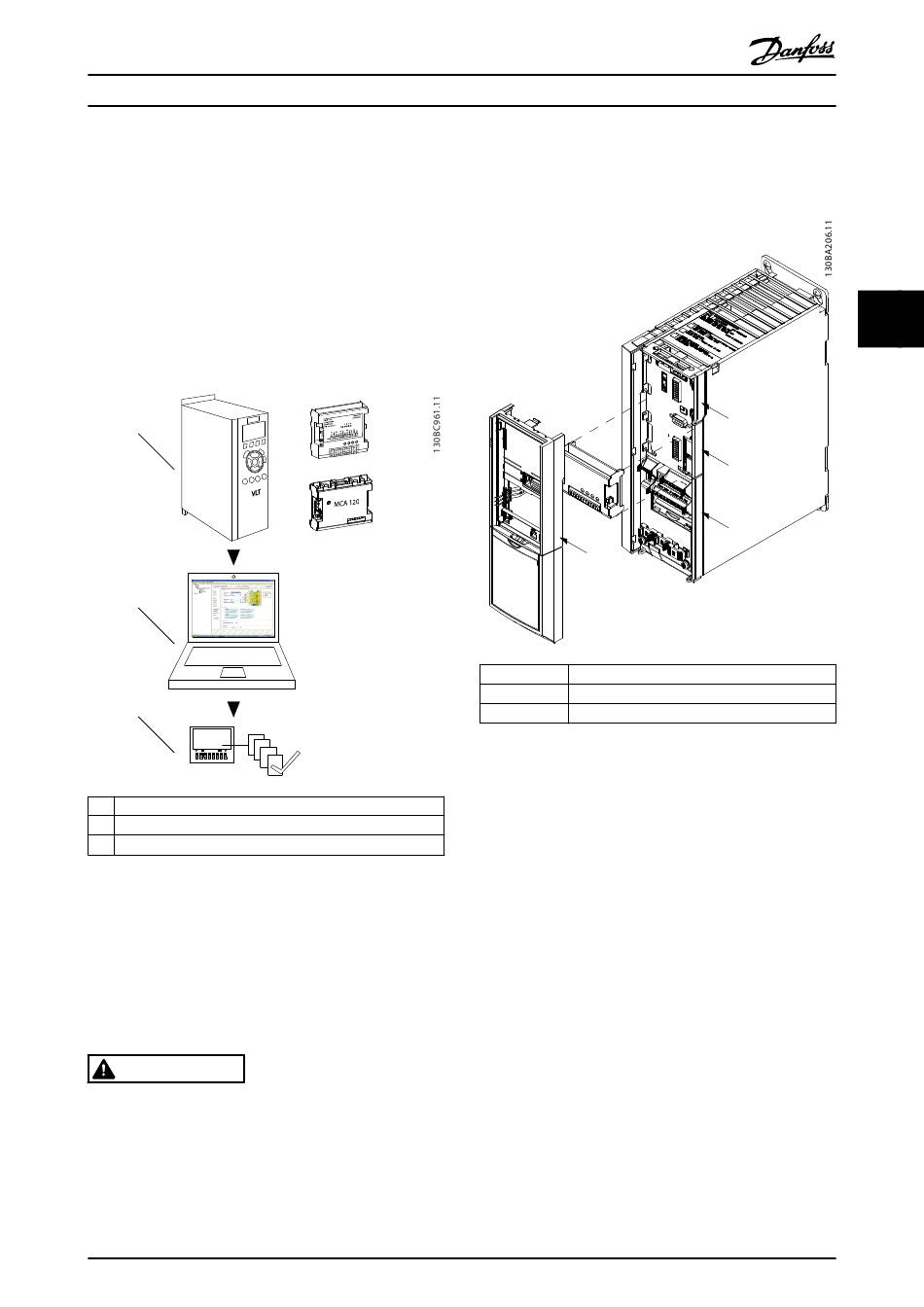

Abbildung 4.1 Installation und Inbetriebnahme – Übersicht
4.3 Gelieferte Teile
•
Sicherheitsoption MCB 152.
•
Produkthandbuch für Sicherheitsoption MCB 152.
4.4 Montage
VORSICHT
®
Platzieren Sie den VLT
AutomationDrive FC302 mit der
Sicherheitsoption, einschließlich dem Anschluss zwischen
Ausgang S37 (Y32/12 an der Sicherheitsoption MCB 152)
und der Eingangsklemme 37 (X44/12 an der Steuerkarte)
in einer IP54-Umgebung.
MG37F103
Produkthandbuch
+
+
Danfoss A/S © 10/2014 Alle Rechte vorbehalten.
Keypad
Frame
A
A-Optionssteckplatz
B
B-Optionssteckplatz
D
D-Optionssteckplatz
Abbildung 4.2 Einbau der Sicherheitsoption
1.
Trennen Sie die Stromversorgung zum Frequen-
zumrichter.
2.
Entfernen Sie das LCP, die Klemmenabdeckung
und die LCP-Frontabdeckung vom Frequenzum-
richter.
3.
Notieren Sie Seriennummer und Bestellnummer
der Sicherheitsoption. Verwenden Sie diese
Informationen bei der Inbetriebnahme.
4.
Schieben Sie die Sicherheitsoption in Steckplatz B
ein.
4.5 Elektrische Installation
Lesen Sie die Anweisungen in den folgenden
Handbüchern, um sicherzustellen, dass Installation und
Verdrahtung EMV-gerecht sind.
•
®
VLT
AutomationDrive FC301/FC302 Produk-
thandbuch.
•
®
VLT
PROFINET MCA 120 Installationsanleitung.
4
A
B
D
13
4
