6.3 Quittierfunktion
Quittieren Sie die Sicherheitsoption bei Aktivierung der
Sicherheitsfunktion. Je nach Konfiguration können die
folgenden Quellen die Sicherheitsoption quittieren:
•
Die Reset-Taste am LCP oder am Digitaleingang
des Frequenzumrichters.
•
Der Digitaleingang an der Sicherheitsoption
(DI2_A).
•
Das Quittiersignal über den sicheren Feldbus.
•
Die automatische Quittierfunktion.
Parameter 42-24 Wiederanlauf bestimmt, ob die Sicherheits-
option automatisch neu startet oder einen manuellen
6
6
Reset erwartet, nachdem die Sicherheitsfunktion aktiviert
wurde:
•
Manueller Reset – wenn die Sicherheitsfunktion
aktiviert ist, muss diese über eine Reset-Quelle
quittiert werden, bevor Sie wieder in Betrieb
gehen kann.
•
Automatisches Quittieren – wenn die Sicherheits-
funktion aktiviert wird, kann die Sicherheitsoption
erneut in Betrieb gehen, sobald die Bedingung,
die die Sicherheitsfunktion ausgelöst hat, nicht
mehr besteht. Dieses Verhalten bezieht sich nur
auf den Digitaleingang, für den dieses Quittierver-
halten definiert wurde. Beispielsweise ist im Falle
eines externen Fehlers unabhängig von der
Einstellung in Parameter 42-24 Wiederanlauf ein
manueller Reset von der Reset-Quelle erforderlich.
Weitere Informationen finden Sie in der Beschreibung von
42-31 Reset Source und den zugehörigen Optionen in
Kapitel 7.1 Parameterliste.
6.3.1 Reset-Eingang (DI2)
Wenn ein manuelles Quittieren konfiguriert ist, verdrahten
Sie die DI2A Reset-Eingangsklemme mit 24 V DC über
einen Schließer-Schalter. Sie können den manuellen Reset
auch für den Reset externer Fehler verwenden, die von der
Sicherheitsoption erkannt wurden.
6.4 Konfigurieren von PROFIsafe mit
Siemens Step 7
Dieser Abschnitt enthält eine Beschreibung zur Konfigu-
ration der PROFIsafe-Kommunikation zwischen
Sicherheitsoption MCB152 und dem Siemens-Gerät in der
Siemens STEP 7-Umgebung.
6.4.1 Konfigurieren der Hardware
Konfiguration der PROFINET-Kommunikation mit der F-SPS
mithilfe der VLT
24
Sicherheitsoption MCB 152
®
PROFINET MCA 120-Installationsanleitung.
Danfoss A/S © 10/2014 Alle Rechte vorbehalten.

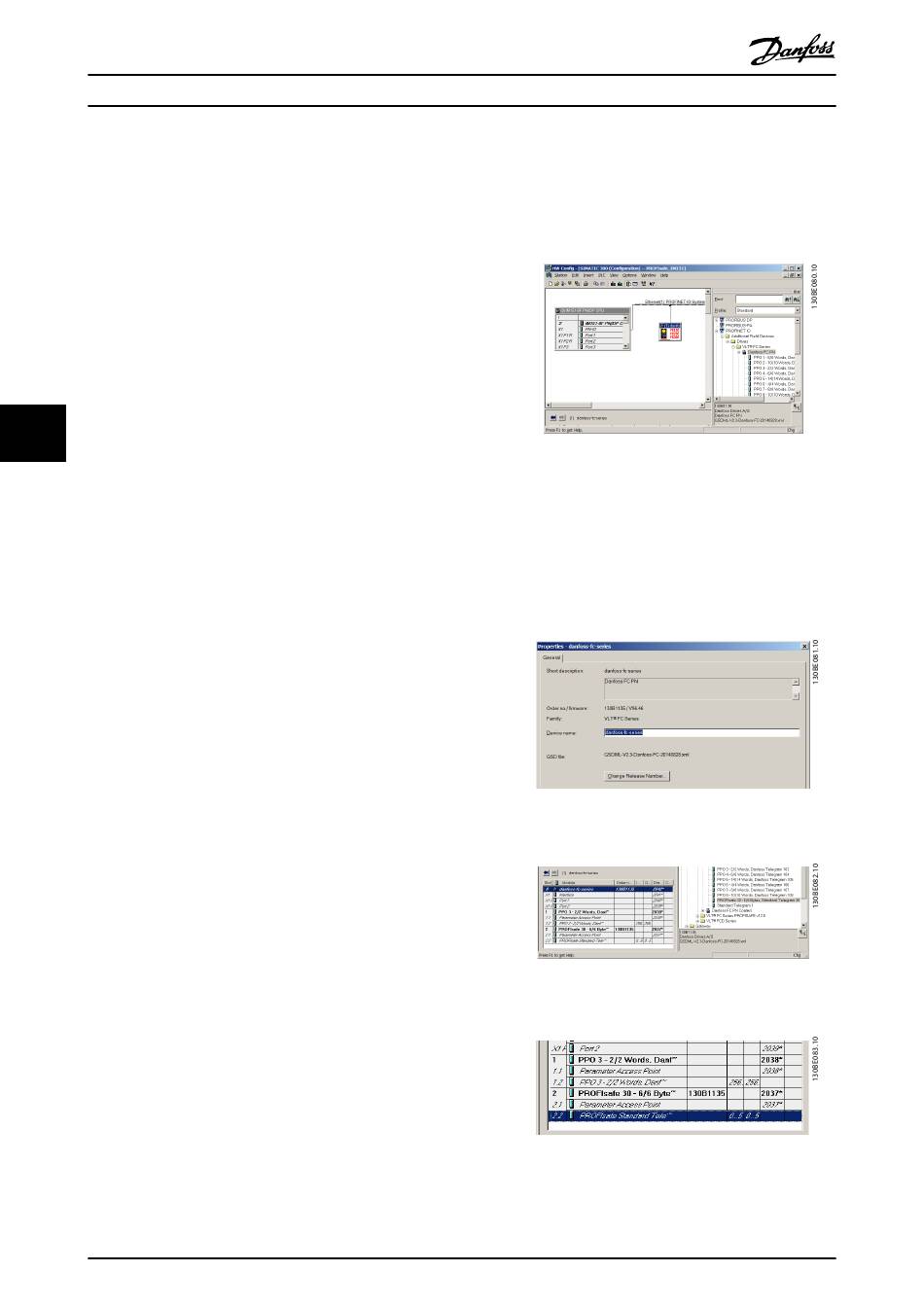

So fügen Sie in STEP 7 das Danfoss-Gerät zur PROFIsafe-
Verbindung hinzu:
1.
Wählen Sie in dem Panel auf der rechten Seite
⇒ Zusätzliche Feldgeräte ⇒ Frequen-
PROFINET IO
⇒ VLT FC-Serie ⇒ Danfoss FC PN.
zumrichter
2.
Ziehen Sie das Danfoss FC PN-Modul in die
PROFINET-Verbindung. Für diesen Vorgang fordert
STEP 7 Sie ggf. zur Eingabe eines Passworts ein.
3.
Geben Sie das entsprechende Passwort in das
Dialogfeld Passwort für Sicherheitsprogramm ein.
4.
Doppelklicken Sie zum Bearbeiten der Danfoss-
Geräteeigenschaften auf das Gerät.
5.
Geben Sie in das Feld Gerätename denselben
Namen wie in 12-08 Host-Name angezeigt ein.
6.
Wählen Sie das Modul und fügen Sie das
folgende I/O-Protokoll hinzu: PROFIsafe 30 -6/6
Bytes, Standardtelegramm 30.
7.
Doppelklicken Sie zum Bearbeiten der PROFIsafe-
Einstellungen auf PROFIsafe-Standardtelegramm
im unteren Bereich des Dialogfelds HW Config, d.
