Installation
4.5.1 Verkabelungsanforderungen
VORSICHT
Bei Kurzschlüssen ist es nicht mehr möglich, die Klemme
37 des Frequenzumrichters abzuschalten.
HINWEIS
4
4
Alle Signale zur Sicherheitsoption müssen mit PELV
(Schutzkleinspannung - Protective extra low voltage)
versorgt werden und EN IEC 60204 erfüllen.
Befolgen Sie diese Richtlinien zur Gewährleistung einer
ordnungsgemäßen Verdrahtung:
•
Verwenden Sie eine geeignete Verdrahtung, um
Kurzschlüsse zu einer Versorgungsleitung oder
zwischen den Eingängen zu vermeiden.
•
Verwenden Sie getrennte mehradrige Kabel für
Versorgungsspannungen, um Kurzschlüsse
zwischen Kabeln vom Ausgang (S37) zur 24 V DC-
Versorgungsleitung zu vermeiden.
•
Schließen Sie Abschirmungen beidseitig über eine
gute elektrische Verbindung und großflächig an
geerdete Gehäuse an.
•
Schließen Sie Kabelabschirmungen so nah wie
möglich an der Kabeleinführung des Schalt-
schranks an.
•
Sofern möglich, sollten Kabelabschirmungen nicht
unterbrochen werden.
•
Fixieren Sie Kabelabschirmungen für Netzkabel
sowie für Datenkabel mit den entsprechenden
EMV-Schellen. Stellen Sie sicher, dass der Abschir-
mungsanschluss an den Steuerleitungen eine
geringe Induktivität aufweist.
HINWEIS
Wenn Kurzschlüsse und Querschlüsse bei sicherheitsbe-
zogenen Signalen erwartet werden können und wenn sie
nicht durch vorgeschaltete Geräte erkannt werden, ist
eine geschützte Verlegung nach EN ISO 13849-2
erforderlich.
14
Sicherheitsoption MCB 152
4.5.2 Steckerbelegung
Tes
tpu
nkt
(TP
)
1
2
3
5
6
8
9
10
11
12

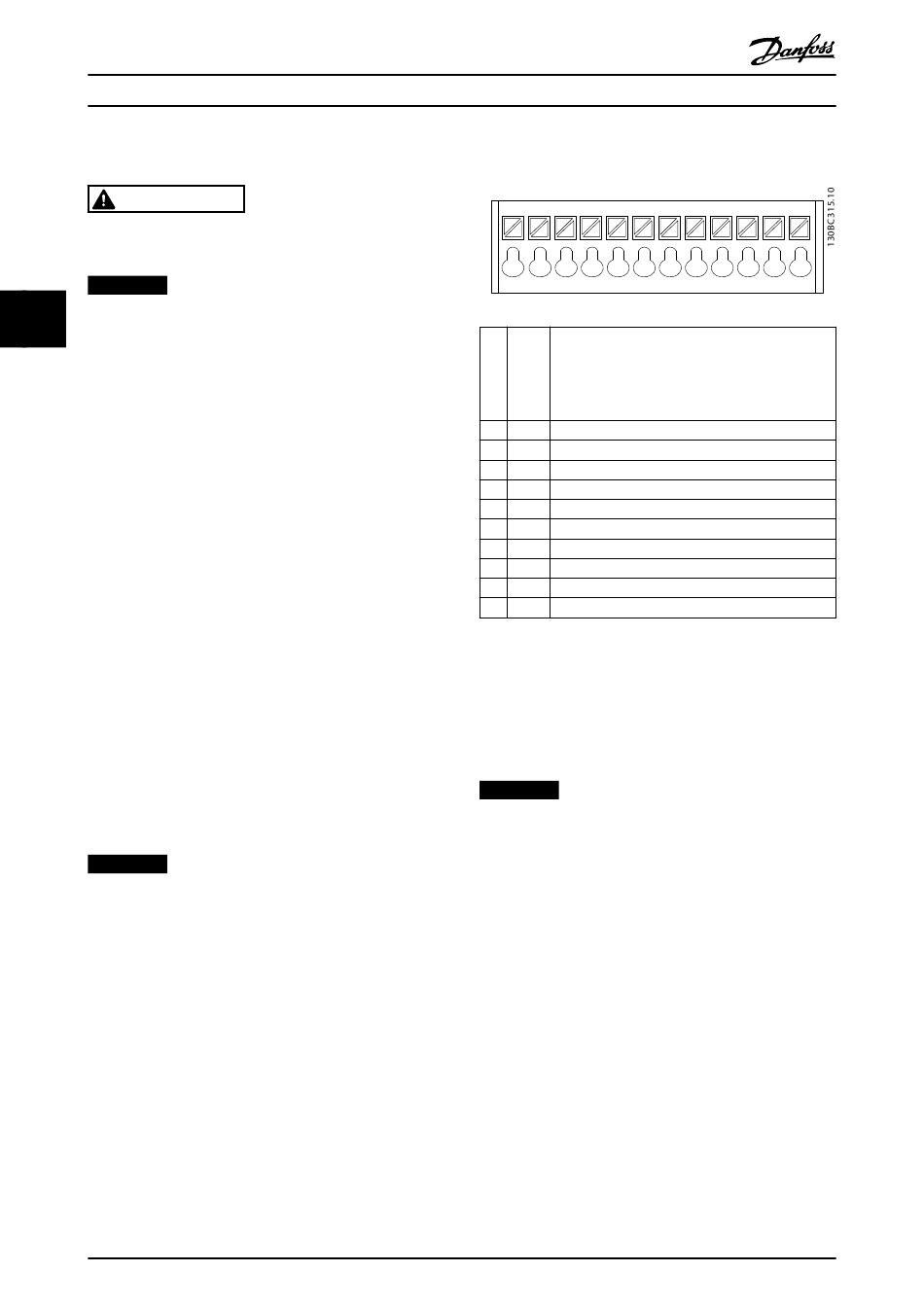

Abbildung 4.3 Steckerbelegung, MCB 152
4.5.3 Verkabelungsverfahren
HINWEIS
Ein Durchschneiden oder Brechen der Drahtbrücke reicht
zur Vermeidung von Kurzschlüssen nicht aus.
Danfoss A/S © 10/2014 Alle Rechte vorbehalten.
1
2
3
4
5
6
7
Bezeic
Beschreibung
hnung
DI1 A
Digitaleingang 1 Kanal A
GND
Masse
DI1 B
Digitaleingang 1 Kanal B
DI2 A
Digitaleingang 2 Kanal A
GND
Masse
DI2 B
Digitaleingang 2 Kanal B
GND
Masse
24 V
Stromversorgungsausgang
GND
Masse
S37
Sicherer Ausgang
1.
Entfernen Sie die Drahtbrücke zwischen den
Steuerklemmen 37 und 12/13 (24 V).
8
9
10
11
12
MG37F103
