Inbetriebnahme
5 Inbetriebnahme
5.1 Vor der Inbetriebnahme
Bei Inbetriebnahme/erneuter Inbetriebnahme:
•
Sichern Sie den Standort vorschriftsmäßig ab
(Abschrankung, Warnhinweise, Schilder usw.). Nur
qualifiziertes Fachpersonal darf das System
erstmalig oder erneut in Betrieb nehmen.
5
5
•
Beziehen Sie sich auf die Richtlinien, Informa-
tionen und technischen Daten im
Produkthandbuch des entsprechenden Steuer-
ungssystems.
•
Stellen Sie sicher, dass keine Personenschäden
und/oder Sachschäden auftreten können, auch
wenn sich die Maschine unerwartet bewegt.
Nähere Informationen zum Frequenzumrichter finden Sie
®
im VLT
AutomationDrive FC301/FC302-Produkthandbuch.
Nähere Informationen zum Sicherheits-Plug-in finden Sie
im MCT 10 Konfigurationssoftware Produkthandbuch.
5.2 Voraussetzungen zur Inbetriebnahme
Sie benötigen die folgenden Komponenten, um die
notwendigen Schritte zur Inbetriebnahme der Sicherheits-
option durchführen zu können.
•
MCT 10 Konfigurationssoftware (lizenzierte
Version).
•
Eine Verbindung zwischen dem PC und der
Steuerkarte des Frequenzumrichters.
Führen Sie zur Inbetriebnahme die folgenden allgemeinen
Schritte durch:
1.
Konfigurieren Sie die Sicherheitsoption in der
MCT 10 Konfigurationssoftware mit Sicherheits-
Plug-in. Konfigurieren Sie nur die
Sicherheitsfunktionen, die mit den Eingängen der
Sicherheitsoption verbunden sind.
2.
Stellen Sie sicher, dass Seriennummer und Bestell-
nummer der Sicherheitsoption am
Frequenzumrichter der Seriennummer in
15-63 Optionsseriennr. und der Bestellnummer in
15-62 Optionsbestellnr. entsprechen. Verwenden
Sie den Array-Index 1 zur Anzeige der auf die
Sicherheitsoption bezogene Nummer.
3.
Stellen Sie sicher, dass der Frequenzumrichter für
die Inbetriebnahme bereit ist (siehe VLT
AutomationDrive FC301/FC302 Produkthandbuch)
16
Sicherheitsoption MCB 152
HINWEIS
Stellen Sie bei Verwendung des RS485 das Protokoll für
die serielle Kommunikation in 8-30 FC-Protokoll auf [1]
FC-Profil ein (nur über das LCP zugreifbar). Vergewissern
Sie sich, dass die Kommunikationsparameter (Baudrate
usw.) korrekt eingestellt sind.
5.3 Inbetriebnahmeverfahren
5.3.1 Netz-Ein-/Selbsttest
Wenn die Stromversorgung angelegt wird, erkennt der
Frequenzumrichter automatisch die Sicherheitsoption. Beim
Anlaufen führt die Sicherheitsoption einen Selbsttest
durch. Wenn sich die Sicherheitsoption im Blank Initial
State befindet, wird die Meldung Safe Opt. initialized - SO
RESET requested oder SO in Self-test auf dem LCP angezeigt.
Nach dem Selbsttest leuchten die LED entsprechend dem
Gerätestatus auf.
5.3.2 Inbetriebnahme im Online-Modus
Dieser Abschnitt enthält eine Beschreibung des Beispiels
des Inbetriebnahmenverfahrens der Sicherheitsoption mit
MCT 10 Konfigurationssoftware. Beispiel:
Inbetriebnahme der Sicherheitsoption:
®
Danfoss A/S © 10/2014 Alle Rechte vorbehalten.
•
®
Ein VLT
PROFINET MCA 120-Option wird im
Frequenzumrichter installiert, und die PROFIsafe-
Kommunikation ist für die Anwendung
erforderlich.
1.
Stellen Sie in MCT 10 Konfigurationssoftware eine
Verbindung zwischen PC und Frequenzumrichter
her.
2.

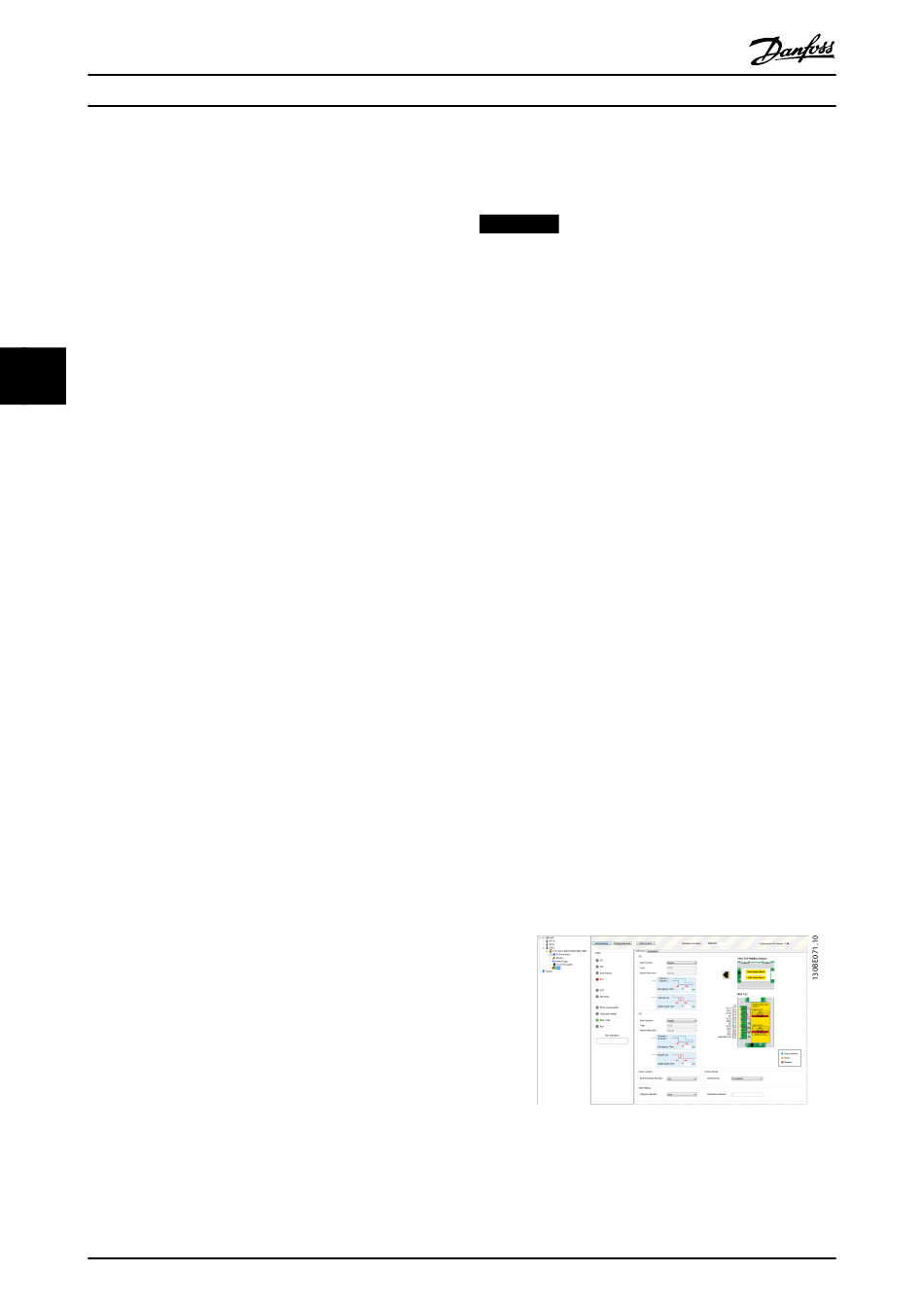

Wählen Sie in der MCT 10 Konfigurationssoftware
das Sicherheits-Plug-in.
MG37F103
