Anwendungsbeispiele
HINWEIS
Das Sicherheitsniveau wird herabgesetzt, wenn Eingänge
nur als 1-Kanal-Variante verwendet werden.
Anschluss eines Sensors, z. B. 1-Kanal-Not-Aus-Taster
A
A
1-Kanal-Not-Aus-Taster
B
®
VLT
AutomationDrive FC302

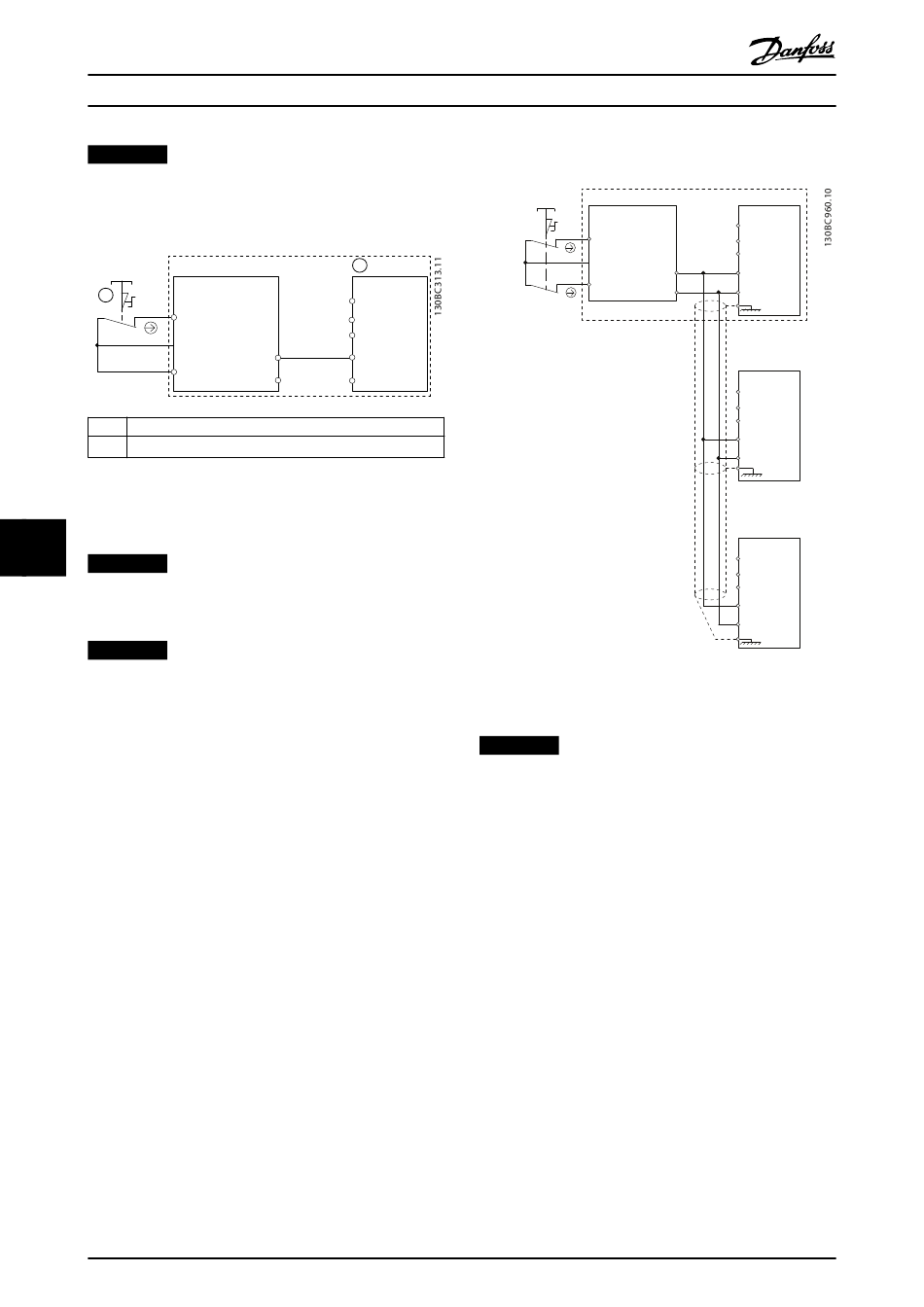

Abbildung 8.5 Anschluss eines Sensors, z. B. 1-Kanal-Not-Aus-
Taster oder Endschalter
8
8
HINWEIS
Alle verwendeten Geräte müssen für die gewählte Sicher-
heitskategorie (PL oder SIL) geeignet sein.
HINWEIS
Die Verwendung eines 1-Kanal-Not-Aus-Tasters bietet
keine Eingangsredundanz und keine Möglichkeit für die
Sicherheitsoption, auf Eingangskurzschlüsse zu
überwachen. 1-Kanal-Not-Aus-Taster, die mit einer Sicher-
heitsoption verwendet werden, sind nur für Kategorie-2-
Anwendungen geeignet. Weitere Informationen siehe EN
ISO 13849-1.
Wenn ein 1-Kanal-Not-Aus-Taster verwendet wird, müssen
Sie Vorkehrungen gegen Fehlermöglichkeiten treffen, die
zu einem unsicheren Zustand führen können. Ein Beispiel
für einen unsicheren Zustand könnte der Ausfall des
Kontakts sein. Verwenden Sie einen Schalter mit Zwangs-
öffnung, um das Risiko zu verringern, dass sich der Schalter
nicht öffnet.
Ein Kurzschlussfehler verursacht einen Schaltfunktions-
verlust. Dieser Fehler kann durch einen Kurzschluss
zwischen den Schalterkontakten, einen Kurzschluss
zwischen den mit dem Schalter und der Sicherheitsoption
verbundenen Leitungen oder einen Kurzschluss an einer
sekundären Energiequelle auftreten. Um diese Risiken zu
verringern, trennen Sie die Leitungen physisch voneinander
und von anderen Energiequellen.
34
MCB15x
10
1
12
3
11
Danfoss A/S © 10/2014 Alle Rechte vorbehalten.
Sicherheitsoption MCB 152
Beispiel für mehrere Frequenzumrichter in Reihe hinterei-
nander
E-Stop
B
12
37
20
Abbildung 8.6 Beispiel für mehrere Frequenzumrichter in
Reihe hintereinander
HINWEIS
Bis zu 3 Frequenzumrichter können in Reihe hinterei-
nander geschaltet werden. Die gesamte Kabellänge darf
30 m nicht überschreiten.
MCB 15x
FC
12
1
10
12
37
3
11
20
FC
12
37
20
FC
12
37
20
