IBRD/IBFD
8.1.1.3

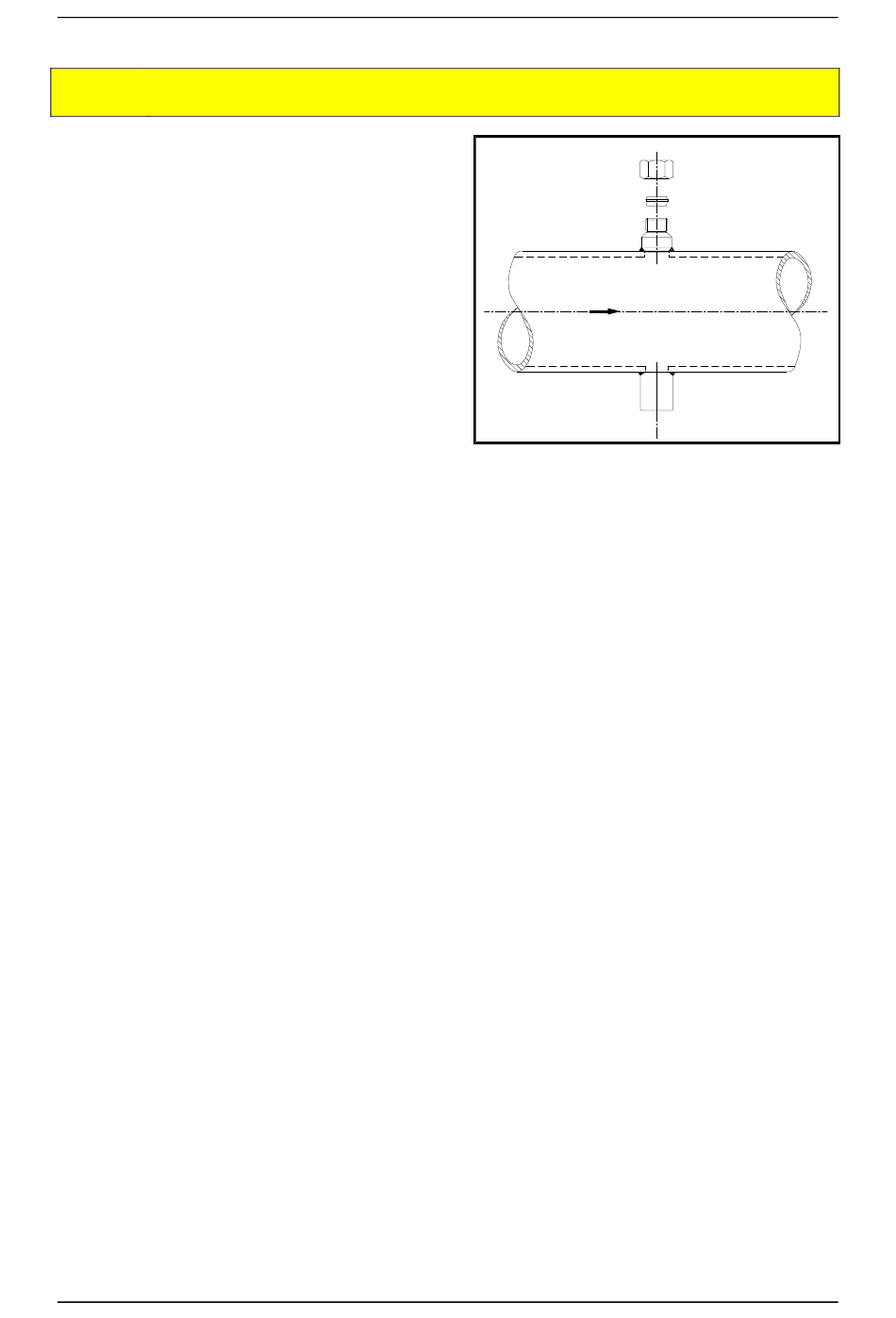

Montage einer Itabar Sonde Baureihe IBRD mit Gegenlager
(IBRD-21/26)
Die Itabar-Sonde des Typs IBRD-21/26 ist nahezu
baugleich
zum
Typ
Unterschied ist das Gegenlager, welches höhere
Strömungsgeschwindigkeiten in der Rohrleitung
zulässt. Bis auf die Montage des Gegenlagers sind
die Montageschritte analog zum Typ IBRD-20/25
durchzuführen.
1. Montieren Sie die Einschweißmuffe, den Schneidring und die Druckmutter wie unter Kapitel
8.1.1.2, Punkte 1 bis 7 beschrieben.
2. Nehmen Sie eine Schnur und knoten Sie ein Ende um die Einschweißmuffe. Das andere
Ende legen Sie so um die Rohrleitung, dass auf dem Rohrleitungsumfang ein Ring entsteht.
Markieren Sie die Hälfte der Umfangstrecke auf der Rohrleitung. Es ist darauf zu achten, dass
der markierte Punkt mit der Einschweißmuffe fluchtet.
3. Bohren Sie jetzt an der markierten Stelle ein zweites Loch in die Rohrleitung
(Bohrungstabelle).
4. Heften Sie das Gegenlager mit einem Luftspalt von ca. 2 mm auf die Rohrleitung.
5. Schieben Sie die Sonde in die Rohrleitung und kontrollieren Sie die Ausrichtung. Wenn nötig,
berichtigen Sie die Ausrichtung.
6. Bauen Sie die Sonde wieder aus.
7. Jetzt kann die Fertigschweißung von Einschweißmuffe und Gegenlager erfolgen.
8. Verfahren Sie bei der Montage der Sonde in die Rohrleitung nach den Anweisungen im
Kapitel 8.1.1.2, Punkte 6 bis 8.
Montage- und Betriebsanleitung
IBRD-20/25.
Einziger
- 16 -
Abb.. 26
