IBRD/IBFD

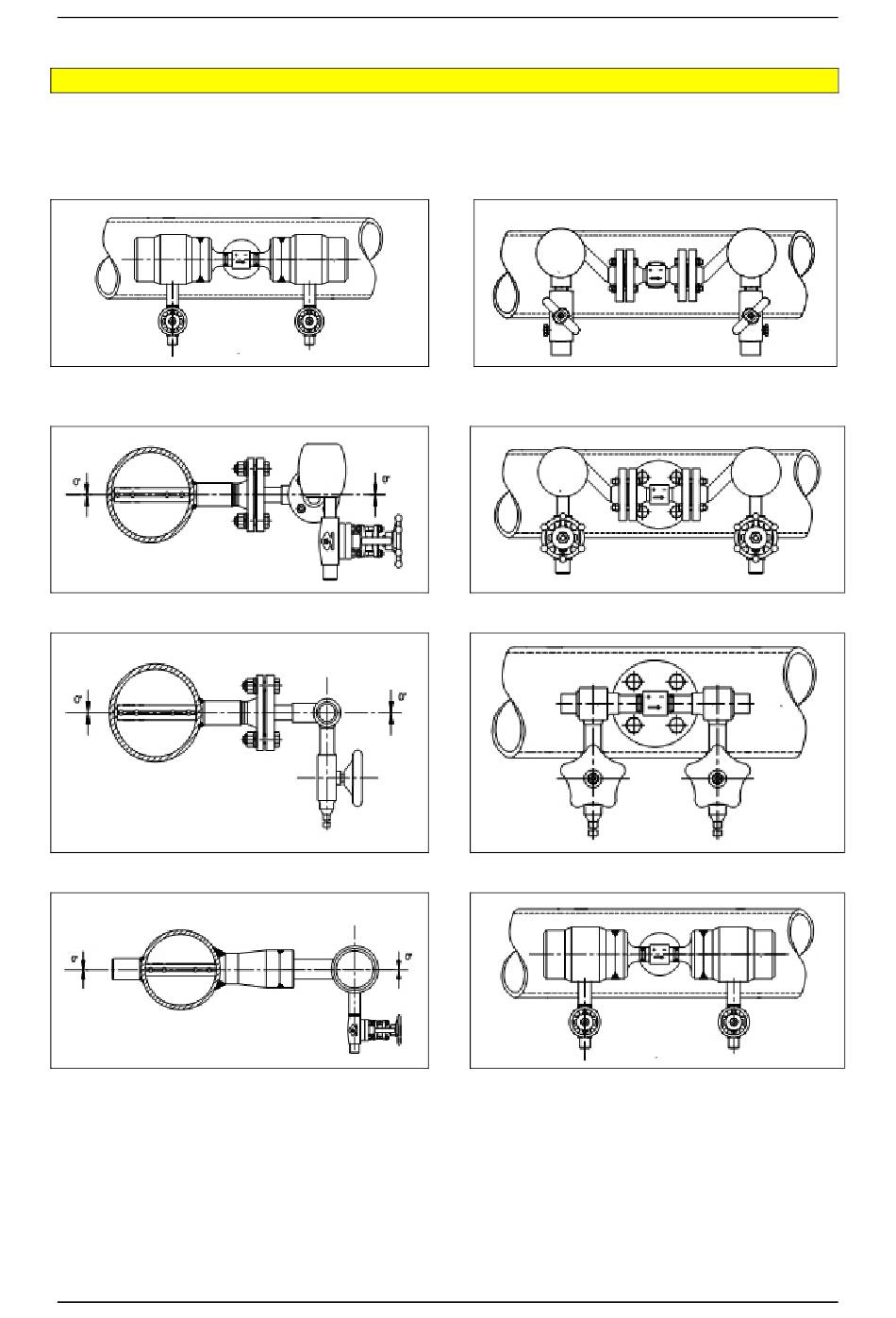

7.3 Horizontaler Rohrleitungsverlauf
Bei horizontalem Rohrleitungsverlauf muss die Sonde, bedingt durch ihr Funktionsprinzip, im Winkel
von 90 % zur Rohrachse eingebaut warden. Die Wirkdruckentnahmestutzen befinden sind in der
selben Ebene wie die Rohrachse (vgl. Abb. 11-18).
IBRD:
Abb. 11: IBRD in horizontaler Rohrleitung
IBFD:
Abb. 13: IBFD-25...-K1H-A81 in horizontaler
Rohrleitung
Abb. 15: IBFD-25...-K7-A18 in horizontaler
Rohrleitung
Abb. 17: IBFD-26 HTG in horizontaler
Rohrleitung
Montage- und Betriebsanleitung
Abb. 12: IBRD in horizontaler Rohrleitung
Abb. 14: IBFD-25...-K1H-A81 in horizontaler
Rohrleitung
Abb. 16: IBFD-25...-K7-A18 in horizontaler
Rohrleitung
Abb. 18: IBFD-26 HTG in horizontaler
Rohrleitung
- 10 -
