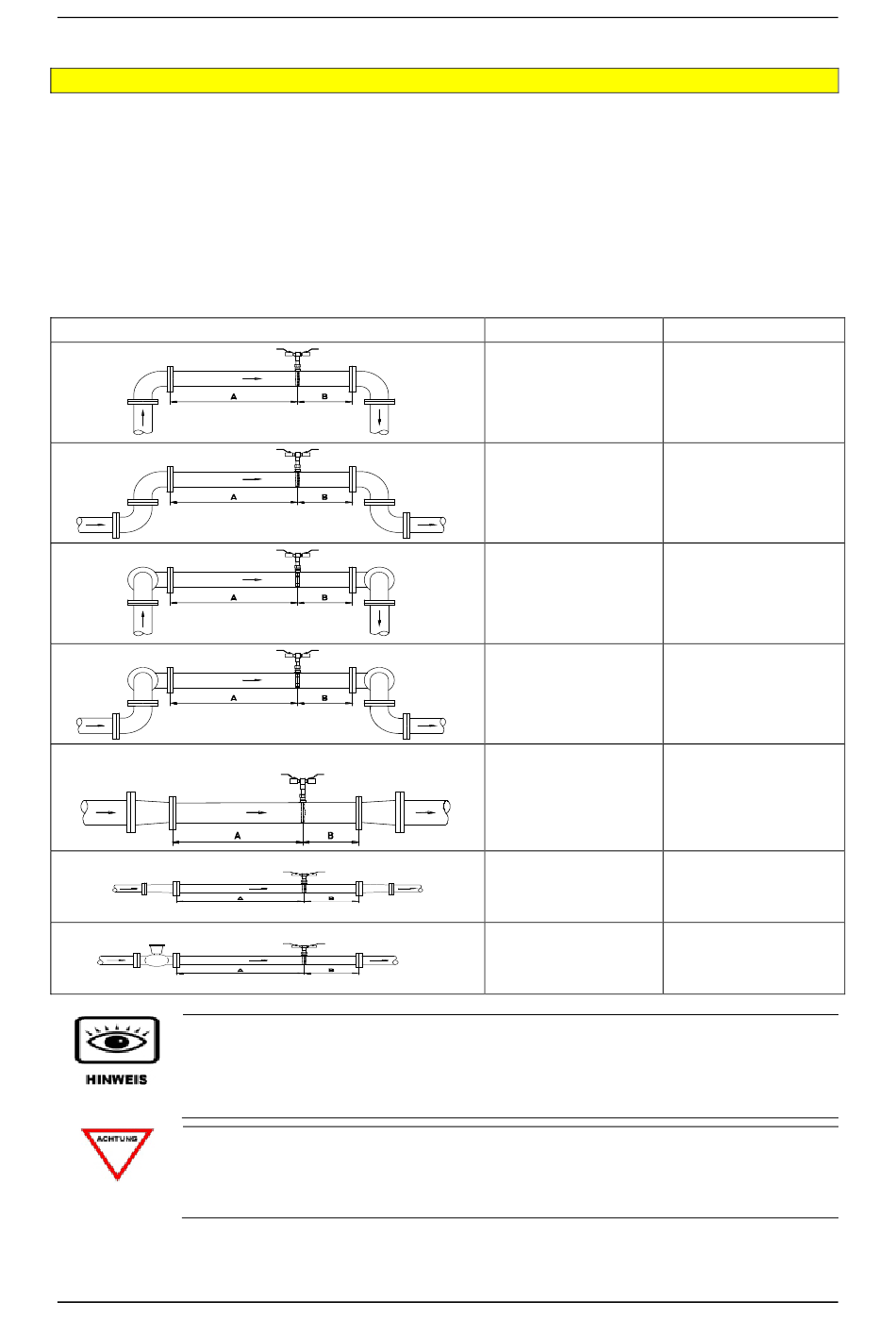

7.5 Notwendige störungsfreie Rohrstrecken (in Vielfachen von D)
Da die Genauigkeit des Messergebnisses der Itabar Sonde von der Ausbildung eines möglichst
ungestörten Strömungsprofils abhängig ist, hat die Auswahl eines geeigneten Einbauortes eine nicht
zu unterschätzende Bedeutung.
Die folgenden, in der Praxis bestätigten und bewährten notwendigen Ein- und Auslaufstrecken sollen
Ihnen die Auswahl des günstigsten Einbauortes erleichtern.
Generell sollten Regelventile, Drosselklappen und Absperrschieber hinter der Itabar-Sonde installiert
werden.
Falls die angegebenen Werte nicht einzuhalten sind, kann die Sonde auch nach einem Kniestück,
bzw. in kurzen Ein- und Auslaufstrecken montiert werden. Hierunter leidet natürlich die Genauigkeit,
diese kann bei ungünstigen Strömungsverhältnissen ca. 3 % betragen.
D= Rohrdurchmesser
E i n s c h n ü r u n g d e r R o h r l e i t u n g
E r we i t e r u n g d e r R o h r l e i t u n g
R e g e l o r g a n
HINWEIS
Wo die empfohlenen geraden Strecken für Ein- und Auslauf nicht zur Verfügung
stehen, kann die Messwertgenauigkeit durch eine Vergleichsmessung (z.B.
Pitotrohr, Einzelpunktmessung) an die Bedingungen der Messstrecke angepasst
werden. Einzelheiten auf Anfrage beim Hersteller.
ACHTUNG!
Alle Darstellungen in dieser Anleitung, die eine "Draufsicht" zeigen, dienen nur dem
besseren Verständnis.
Seite in die Rohrleitung eingebaut werden!
Montage- und Betriebsanleitung
A = Einlauf
Dampfsonden müssen in jedem Fall von der
- 12 -
B = Auslauf
