7.4 Fehlausrichtung
Die Itabar-Sonde funktioniert auf der Grundlage von eingachen physikalischen Prinzipien. Kunstruktiv
sind keine beweglichen Teile vorhanden, die Verschleiß unterliegen.
Gegenüber nicht ganz genau vorgenommener Ausrichtung nach dem Leitungsverlauf ist die Sonde
unempfindlich. Der Einfluss auf die Genauigkeit der Messung ist vernachlässigbar, solange die in Abb.
19 bis 24 vorgegebenen Grenzen eingehalten werden.
Lediglich bei Abweichungen der Kondensatgefäße von der horizontalen Linie um mehr als 1°

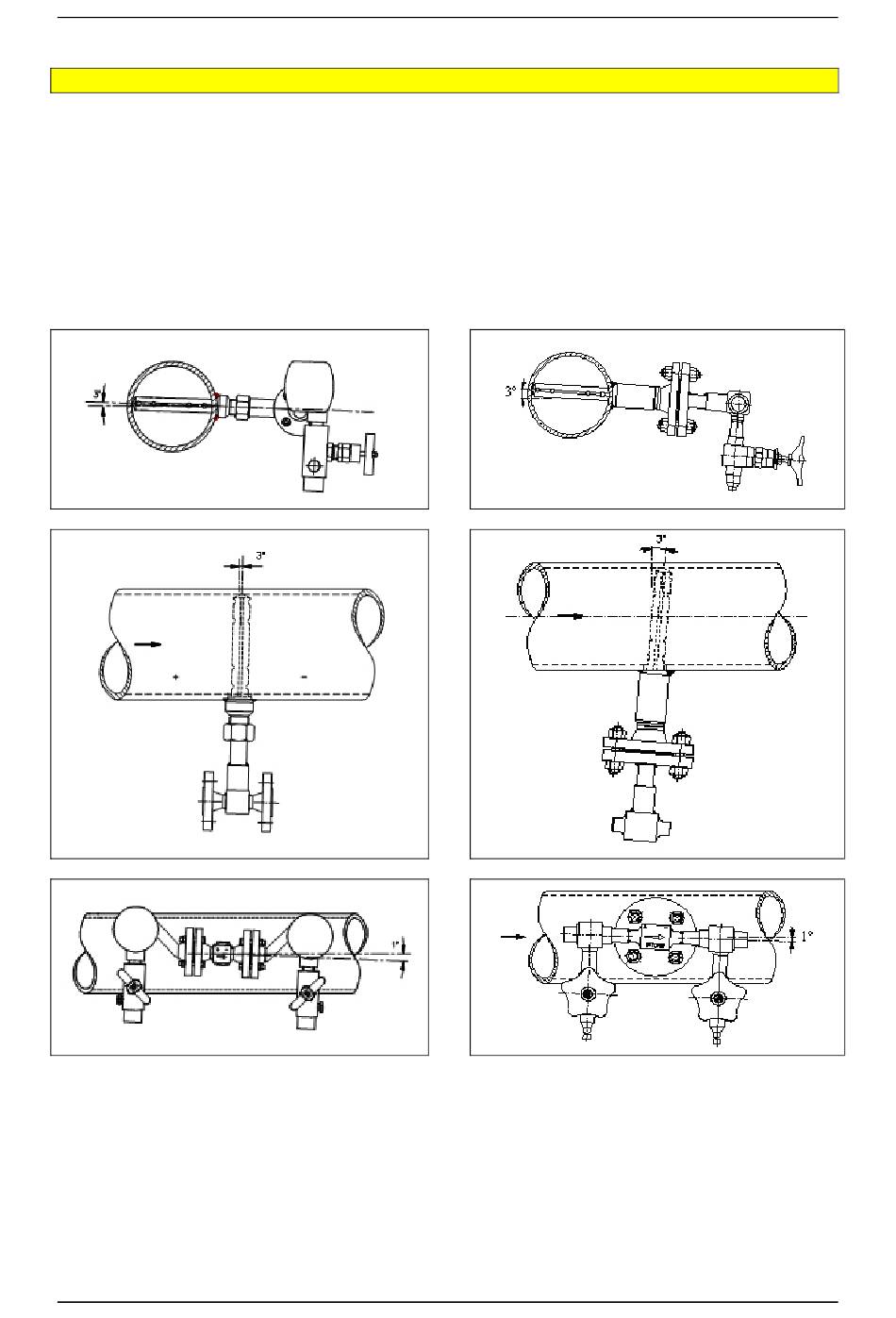

entstehen durch unterschiedliche Höhen der Flüssigkeitssäulen Messfehler (s. Abb. 23+24).
Die in den folgenden Abbildungen vorgegebenen zu zulässigen Einbautoleranzen gleten sinngemäß
auch für vertikale Rohrleitungen.
IBRD
fig. 19
fig. 21
fig. 23
Montage- und Betriebsanleitund
fig. 20
fig. 22
fig. 24
- 11 -
IBRD/IBFD
IBFD
