8.2 Dampfsonden Baureihe IBFD (geflanschter Prozessanschluss)

8.2.1 Dampfsonden Baureihe IBFD-20/21, -25/26, -35/36, -65/66

HINWEIS
Es ist besonders darauf zu achten, dass das Maß von der Dichtfläche des
Flansches bis zur Rohrleitung dem in Ihrer Bestellung angegebenen H-Maß
entspricht (vgl. Abb. 27).
Für Itabar-Sonden aus der Baureihe IBFD gibt es folgende standardmäßige H-Maße:
IBFD-20/21
IBFD-25/26
IBFD-35/36
IBFD-HT
IBFD-HTG

8.2.1.1 Einsatzbedingungen

Itabar-Sonden Baureihe IBFD können bei folgenden Bedingungen eingesetzt werden:
max. Betriebsdruck:
max. Betriebstemperatur:
Nenngrößen:
Montage- und Betriebsanleitund

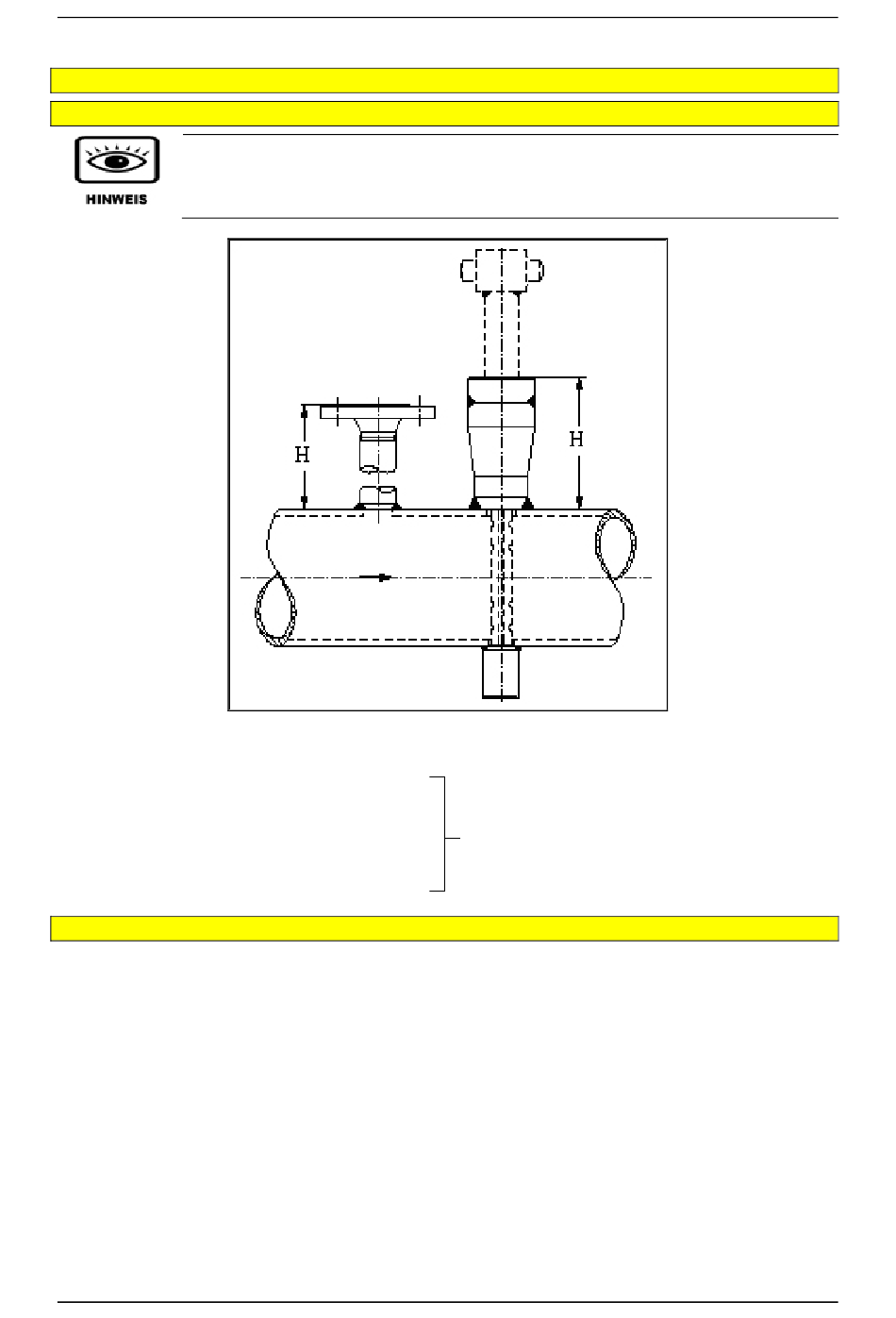

Abb. 27
80 mm
127 mm
150 mm
200 mm
168 mm
+ ISO (Isolation, wenn vorhanden)
100 bar
450°C
DN40...DN1000
