8.2.2 Dampfsonden Baureihe IBFD-26/36 HT
Itabar-Sonden Baureihe IBFD-HT sind durch Ihre Konstruktion mit verstärktem Sondenkopf und
ausgesuchten Montageteilen speziell für den Einsatz für Anwendungen mit überhitztem Dampf bei
hohem Betriebsdruck und –temperaturen geeignet.
Früher wurde das Gegenlager als einteilige Konstruktion geliefert. Daher konnte das Montagepersonal
nicht kontrollieren, ob die Sensorspitze ohne Spiel und ohne zu verkanten im Gegenlager saß. Also
liefern wir heutzutage das Gegenlager als zweiteilige Konstruktion aus, bestehend aus einem
Schweißstutzen und einer Endkappe. Diese Konstruktion gewährleistet den perfekten Sitz der Sonde.
HINWEIS
Es ist besonders darauf zu achten, dass das Maß von der Dichtfläche des
Flansches bis zur Rohrleitung dem in Ihrer Bestellung angegebenen H-Maß
entspricht (vgl. Abb. 32).
Für Itabar-Sonden Typ IBFD-HT beträgt das H-Maß standardmäßig 200 mm.
Die benötigten Bohrungsmaße entnehmen Sie bitte der Bohrungstabelle.
8.2.2.1 Einsatzbedingungen
Itabar-Sonden Baureihe IBFD-HT können bei folgenden Bedingungen eingesetzt werden:
- max. Betriebsdruck:
- max. Betriebstemperatur:
- Nennweiten:
Montage- und Betriebsanleitung

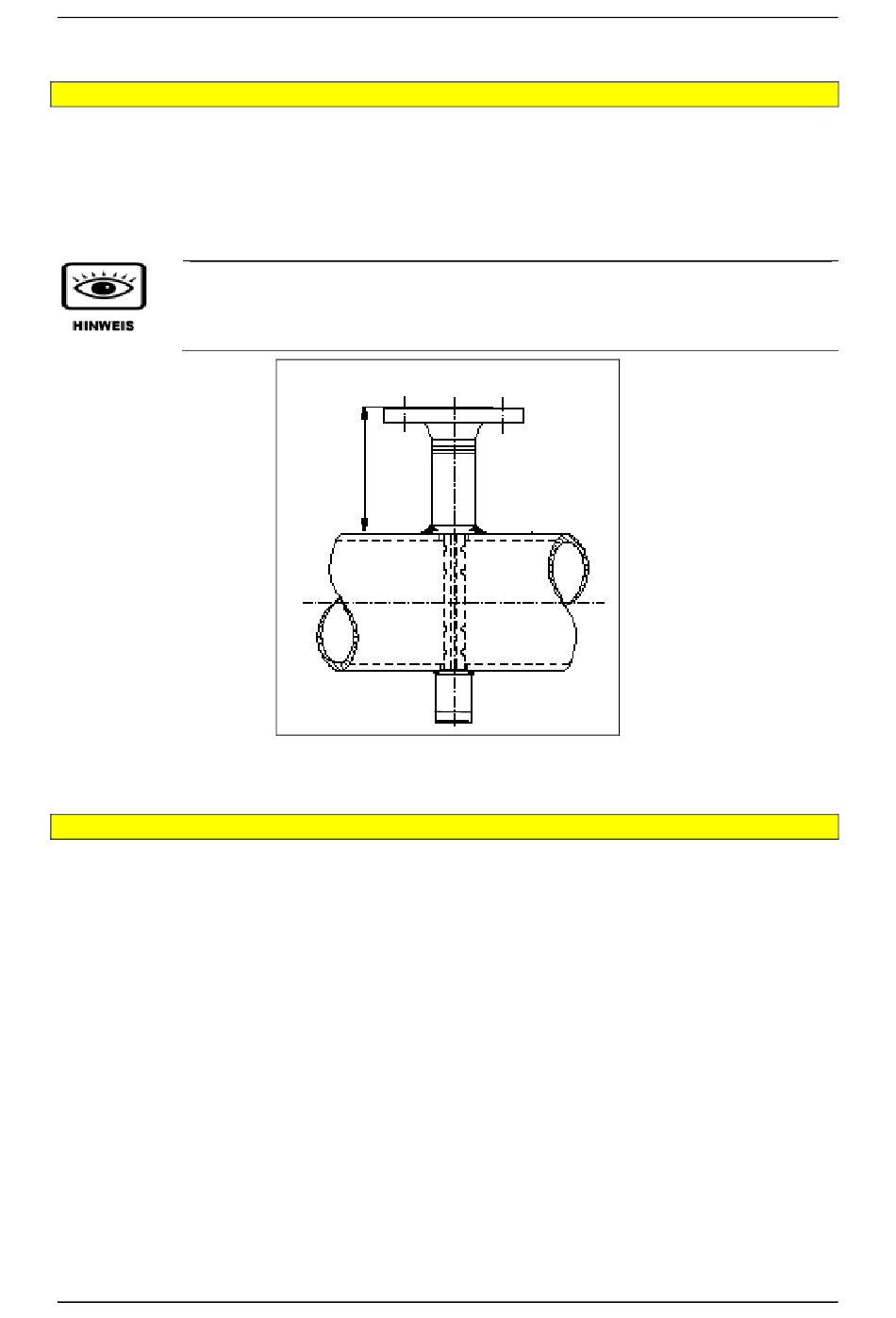

Abb. 32: H-Maß IBFD-HT-Sonde
400 bar
650 °C
DN40 to DN1000.
