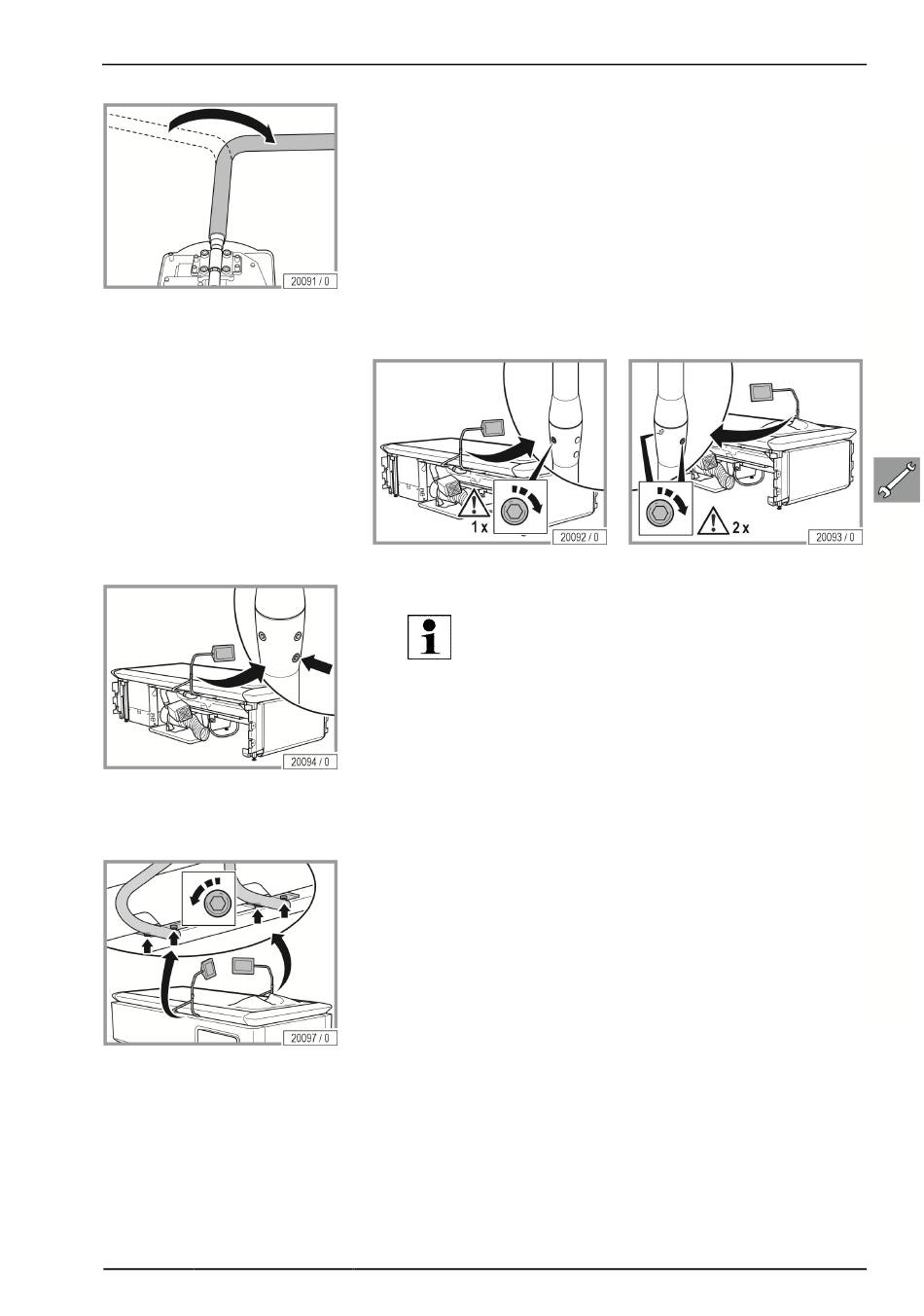

– Den gelockerten Halte-Arm auf die andere Seite legen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
– Rohrbefestigungsschelle festschrauben.
– Anschließend die Abdeckung der Bedieneinheit wieder anschrauben.
Unterscheidung:
Bedieneinheit links montieren
– Madenschraube einschrauben, nicht komplett versenken.
HINWEIS!
Diese Madenschraube dient der Beweglichkeit des Halte-
arms und hat eine Art Bremsfunktion. Mit dem Versenken
der Madenschraube bestimmen Sie somit dessen Beweg-
lichkeit.
Folgende Arbeitsschritte gelten für beide Varianten bei der Demontage und
Montage des Halters für die Bedieneinheit mit Touchfunktion.
– Schrauben lösen.
Überprüfen und Ersetzen von Bauteilen
Bedieneinheit rechts montieren
