Überprüfen und Ersetzen von Bauteilen
32/78

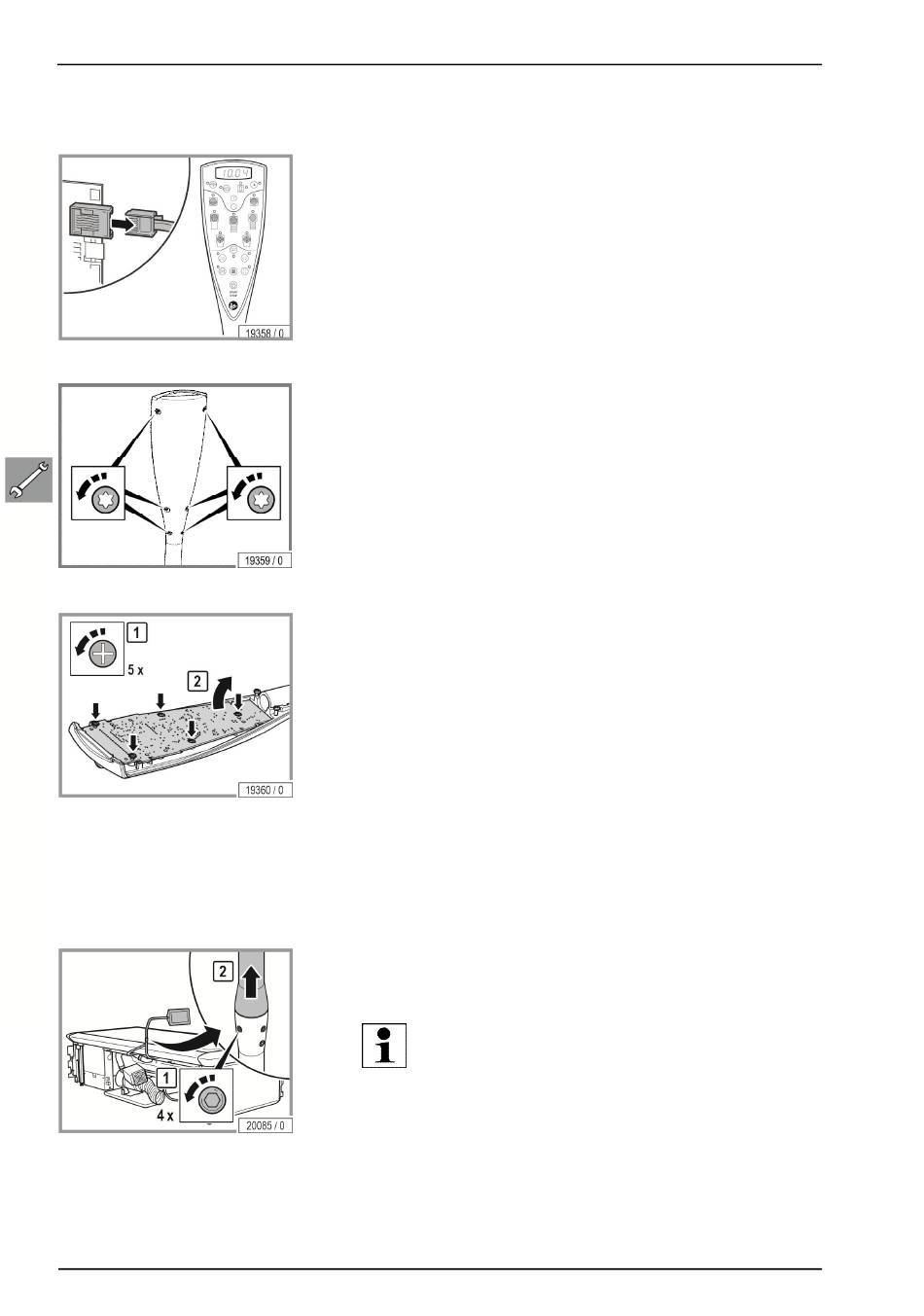

Platine des Bedienelements austauschen (nur Geräte ohne Bedien-
einheit mit Touchfunktion)
– Stecker ausstecken (der Stecker befindet sich in der Steuerbox)
– Schrauben lösen.
– Schrauben lösen.
– Platine entfernen
– Bedienelement öffnen
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Platine der Bedieneinheit mit Touchfunktion austauschen:
Die Platine und das Display der Bedieneinheit sind mit einander verklebt.
Deshalb muss die gesamte Bedieneinheit ausgetauscht werden.
Halte-Arm aus dem Halter lösen.
– Schrauben lösen.
– Halte-Arm mit Bedieneinheit nach oben herausziehen und ablegen.
HINWEIS!
Legen Sie eine saubere Unterlage wie z.B. eine Decke oder
Pappe auf die Liegefläche des Gerätes oder verwenden Sie
einen zusätzlichen Tisch, um den Halte-Arm abzulegen und
die erforderlichen Montage-/Demontageschritte durchzufüh-
ren.
