Lagerung (Einzelstehlager)
DE
Lagerung (Einzelstehlager)
3.8
Riementrieb
Riementrieb
3.9
Anschlüsse
Die Anschlüsse saug- und druckseitig sind mit Flanschen ausgeführt.
3.10 Zubehör
Kompensatoren
3.10.1
Kompensatoren verhindern das Übertragen von Körperschall und Schwingungskräften.
Zusätzlich soll vermieden werden, dass Kräfte von angeschlossenen Rohrleitungen auf den
Ventilator übertragen werden. Kompensatoren gleichen zudem Fluchtfehler der
anzuschließenden Rohrleitung aus. Die Anordnung der Kompensatoren erfolgt direkt an dem
Anschlussflansch des Ventilators. Bei Einsatz eines Drosselorgans wird der Kompensator nach
dem Drosselorgan angeschlossen.
Bei Aufstellung des Ventilators auf Schwingelementen sind saug- und druckseitig
Kompensatoren vorzusehen.
26 von 86

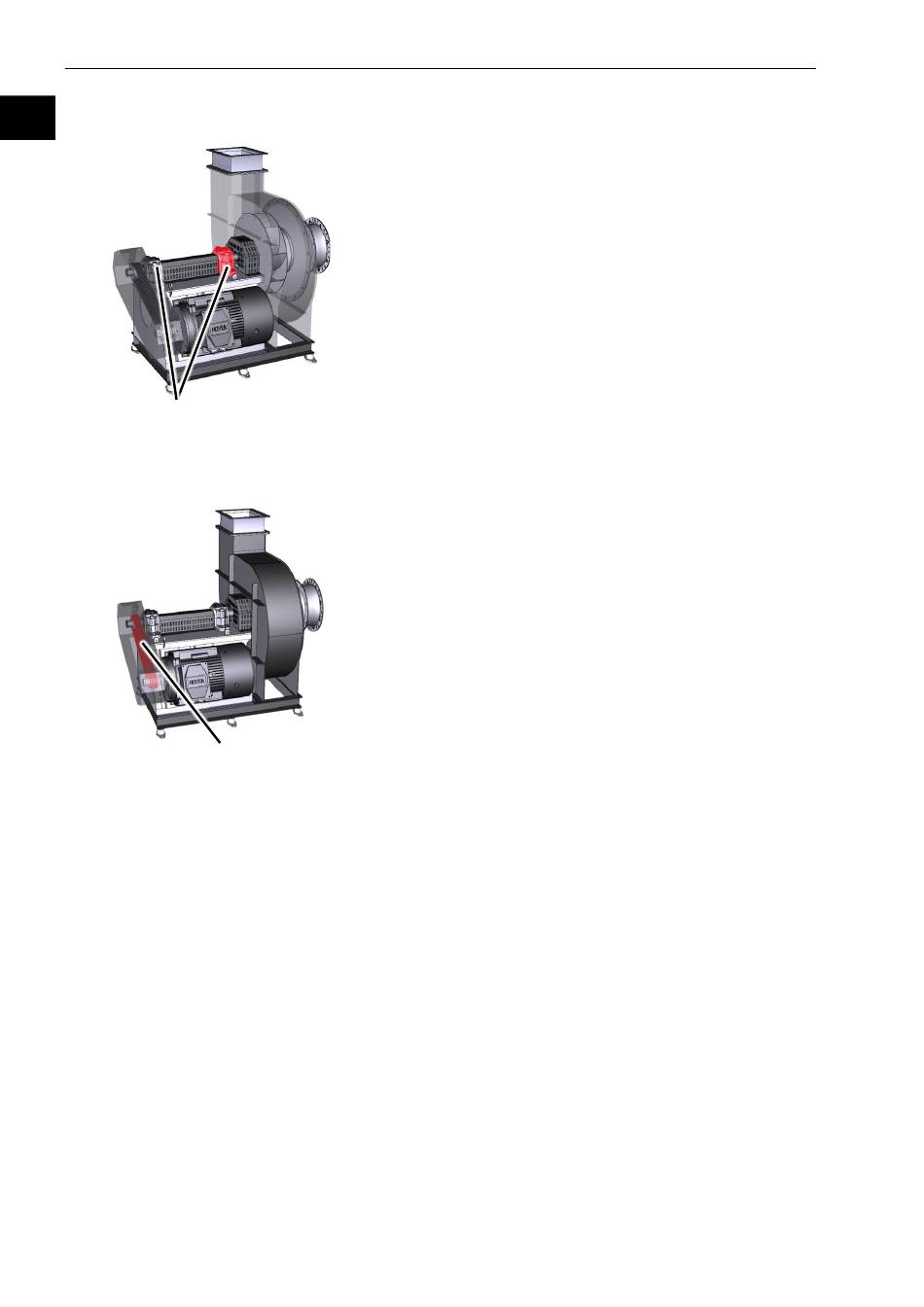

Die Lagerung der Ventilatorwelle erfolgt in 2
fettgeschmierten Wälzlagern in Einzelstehlagergehäuse.
Der Antrieb erfolgt über einen Riementrieb.
www.elektror.com
Betriebsanleitung Ventilator CF-B
2004925 10.19/0.2
