A-HP

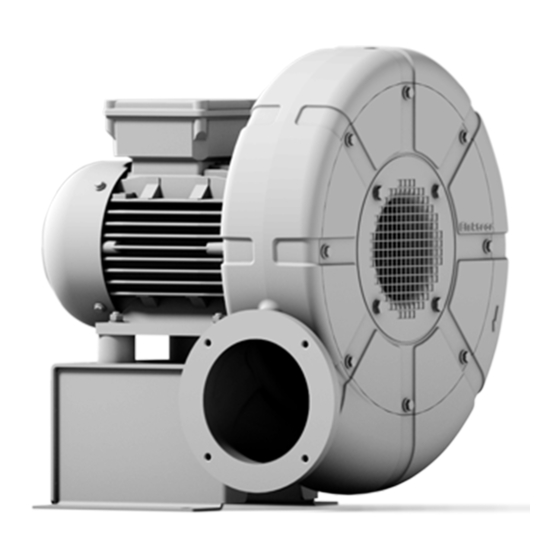

Elektror Hoch-
Elektror High
druckventilatoren
Pressure Blowers
Betriebs- und
Operating and
Montageanleitung
assembly
instructions
DE
EN
A-HP 305/30, A-HP 330/33, A-HP 355/35, A-HP 415/35
Hellmuth-Hirth-Strasse 2, D-73760 Ostfi ldern
Postfach 1252, D-73748 Ostfi ldern
Elektror airsystems gmbh
Telefon +49 711 31973-0
Telefax +49 711 31973-5000
info@elektror.de
www.elektror.de
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Elektror A-HP series
Inhaltszusammenfassung für Elektror A-HP series
- Seite 1 Pressure Blowers Betriebs- und Operating and Montageanleitung assembly instructions A-HP 305/30, A-HP 330/33, A-HP 355/35, A-HP 415/35 Elektror airsystems gmbh Hellmuth-Hirth-Strasse 2, D-73760 Ostfi ldern Postfach 1252, D-73748 Ostfi ldern Telefon +49 711 31973-0 Telefax +49 711 31973-5000 info@elektror.de www.elektror.de...
-
Seite 2: Inhaltsverzeichnis
Änderungen vorbehalten. Im Zweifelsfall ist eine Rückspra- von dieser Betriebs- und Montageanleitung ab. che mit dem Hersteller erforderlich. Diese Unterlage ist urhe- Elektror-Ventilatoren zeichnen sich durch ein hohes Maß an berrechtlich geschützt. Sie darf ohne unsere ausdrückliche Betriebssicherheit aus. Da es sich bei den Ventilatoren um schriftliche Zustimmung Dritten nicht zugänglich gemacht... -
Seite 3: Informationen Über Transport, Handhabung Und Lagerung Der Maschine
Betriebs- und Montageanleitung A-HP Geräuschpegel bitte den Tabellen auf Seite 19 entneh- Ansaugöff nung aufhalten. Der Ventilator darf nie men. mit off enem Ansaugstutzen betrieben werden und muss daher mit einem Schutzgitter nach DIN EN In bestimmten ungünstigen Einzelfällen ist eine Schalldäm- ISO 13857 abgedeckt werden. -
Seite 4: Informationen Über Die Inbetriebnahme Der Maschine
Betriebs- und Montageanleitung A-HP www.elektror.de • Hebezeug sicher anschlagen. Nur Hebezeuge und Last- Messung am Flanschlagerschild, möglichst in Lager- aufnahmeeinrichtungen mit ausreichender Tragfähigkeit nähe verwenden. Transportwege sichern. = Messpunkt = Messrichtung Maximal zulässige Schwingungsgeschwindigkeit (Grenzwerte nach ISO 14694:2003 (E), Kategorie BV-3) -
Seite 5: Elektrischer Anschluss
EG-Richtlinie „Elektromagnetische Verträglichkeit“ verbindungen verlegt und auf beiden Seiten 2014/30/EU unbedingt die EMV-Hinweise des Frequenz-um- fachgerecht angeschlossen werden. richterherstellers und die Angaben in der Elektror-Betriebs- • Das Schirmgefl echt der Verbindungsleitungen und Montageanleitung beachtet werden. muss vollumfänglich, durchgängig und beid- Wird das Gerät zusammen mit einem Frequenzumrichter-... -
Seite 6: Angaben Zu Betrieb Und Verwendung
Geräte mit direkt aufgebautem Frequenzumrichter erfüllen einzustellen. unter Berücksichtigung der EMV-Hinweise des Frequenzum- richterherstellers und den Angaben in der Elektror-Betriebs- und Montageanleitung die Anforderungen an die EG-Richt- linie „Elektromagnetische Verträglichkeit“ 2014/30/EU unter Berücksichtigung der Norm EN 61800-3 Kategorie C2 (In- dustriebereich). -
Seite 7: Angaben Zur Instandhaltung
Betriebs- und Montageanleitung A-HP Hinweis! 11,1 kW < Motorleistung Bei häufi gem An- und Abfahren ist ein vorzeiti- <= 30 kW ger Austausch der Lager erforderlich. Es liegt im Sicherheitsermessen des Wartungs- und Innerhalb der Hoch- und Ablaufzeiten muss ein gleichmäßiger Instandhaltungspersonal, den Zeitpunkt für den... -
Seite 8: Haftung Und Haftungsausschluss
SCHLUSS Die Verantwortung für die bestimmungsgemäße Verwen- dung des Gerätes trägt der Betreiber. Die Fa. Elektror lehnt jede Haftung für nicht bestimmungsge- mäßen Gebrauch ihrer Geräte und Komponenten ab. Dies gilt insbesondere auch für besondere Verwendungen und Einsatzbedingungen, die nicht ausdrücklich mit der Fa. -
Seite 9: Einbauerklärung Nach Anhang Ii 1 B
Isolationskoordination für elektrische Betriebsmittel in Niederspannungsanlagen, Teil 1: Grundsätze, Anforderungen und Prüfungen Die Elektror airsystems gmbh als Hersteller verpfl ichtet sich, die speziellen Unterlagen zu dieser unvollständigen Maschine einzel- staatlichen Stellen auf Verlangen elektronisch oder in Papier-Form zu übermitteln. Die zu dieser unvollständigen Maschine gehören- den speziellen technischen Unterlagen nach Anhang VII Teil B wurden erstellt. -
Seite 10: Machine Specifications
Assembly Instructions carefully before installing and erating and Assembly Instructions. putting the blower into service. Elektror blowers off er a high level of operational reliability. Subject to change without prior notice. If in any doubt, the As the blowers are high-powered machines, the safety in- manufacturer should be consulted. -
Seite 11: Information On Transport, Handlng And Storage Of The Machine
Operating and assembly instructions A-HP 1.6 Blowing eff ect 1.10 Speeds Warning! Warning! The blowing eff ect is very powerful on the ex- The maximum speed stamped on the motor rating haust side. Sucked in objects may be ejected at plate must never be exceeded in order to prevent very high speed. -
Seite 12: Information On Commissioning The Machine
Operating and assembly instructions A-HP www.elektror.com • The accompanying rubber pads must always be used. Note! The eye bolt on the motor must not be used to lift the entire blower. This is used if the motor needs to be (dis-)assembled. - Seite 13 EMC instructions from the frequency convert- • The shielding braid in the connecting cables er manufacturer and the information in the Elektror operating must be connected fully, continuously and on and assembly instructions are observed in order to meet the both sides, i.e.
-
Seite 14: Instructions For Operation And Use
Operating and assembly instructions A-HP www.elektror.com Warning! 4 INSTRUCTIONS FOR OPERATION To avoid personal damage, destruction of the AND USE blower or motor overload, a higher frequency (speed) than the frequency (f ) specifi ed on the 4.1 Basic information... -
Seite 15: Instructions For Maintenance
The owner shall bear the responsibility for the correct use of Minimum ball bearing service Devices the device. life Elektror shall not accept any liability for any use of its prod- Horizontal Vertical motor ucts and components which is contrary to their intended use. motor shaft... -
Seite 16: Declaration Of Installation Conformity Pursuant To Annex Ii 1 B
Insulation coordination for equipment within low-voltage systems, Part 1: Principles, requirements and tests The manufacturer, Elektror airsystems gmbh, undertakes to make the special documentation on this incomplete machine available, electronically or in hardcopy, to national authorities on demand. The special technical documentation belonging to this incomplete machine was prepared in accordance with Annex VII Part B. - Seite 21 Betriebs- und Montageanleitung A-HP...
- Seite 22 Betriebs- und Montageanleitung A-HP www.elektror.de...
- Seite 23 Betriebs- und Montageanleitung A-HP...
- Seite 24 Gerne steht Ihnen auch unser Produktmanagement unter der Rufnummer +49 711 31973-1111 zur Verfügung. You will fi nd further information about our products on the internet at www.elektror.com Our Product management staff will be pleased to answer your queries at +49 711 31973-1111.
