Betriebsanleitung Ventilator CF-B
3

Beschreibung

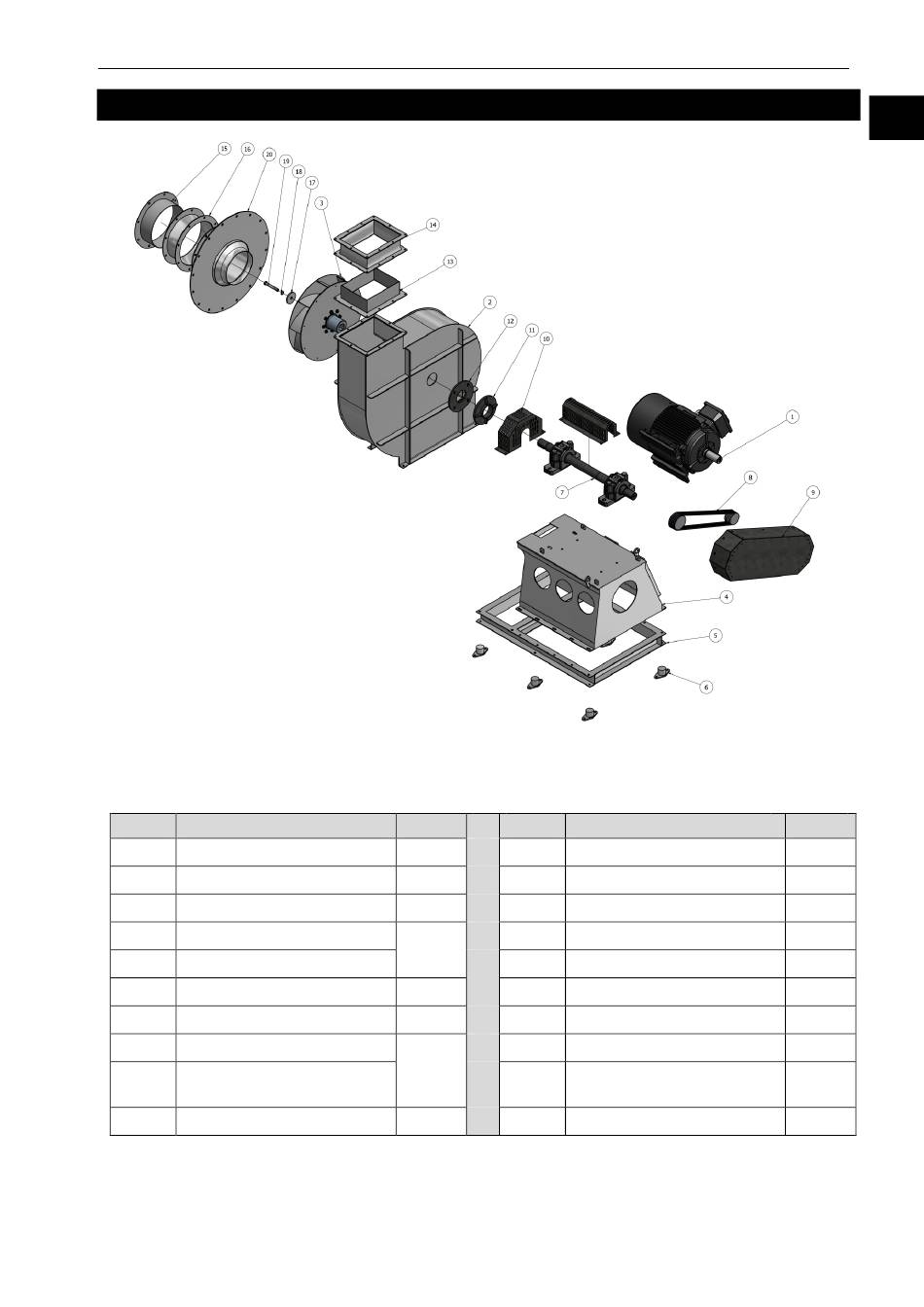

Der Ventilator besteht aus den folgenden Hauptkomponenten:

Tabelle 4: Hauptkomponenten des Ventilators

Pos. Benennung
01 Elektromotor (Antriebsmotor)
02 Gehäuse
03 Laufrad
04 Konsole
05 Grundrahmen
06 Schwingmetallpuffer
07 Lagerung mit Schutzhaube
08 Riemenantrieb
09 Riemenschutzkasten
10 Kühlscheibenschutz
2004925 10.19/0.2
Hauptkomponenten des Ventilators
Kapitel Pos.
3.6
3.2
3.1
3.4
3.10.2
3.7
3.8
www.elektror.com
Benennung
11 Kühlscheibe
12 Nabendichtung
13 Leitblech druckseitig
14 Kompensator druckseitig
15 Leitblech saugseitig
16 Kompensator saugseitig
17 Endscheibe Laufradnabe
18 Sicherungsscheibe
Befestigungsschraube
19
Laufradnabe
20 Gehäusedeckel
Beschreibung
DE
Kapitel
3.5
3.10.1
3.10.1
21 von 86
