Betriebsanleitung Ventilator CF-B

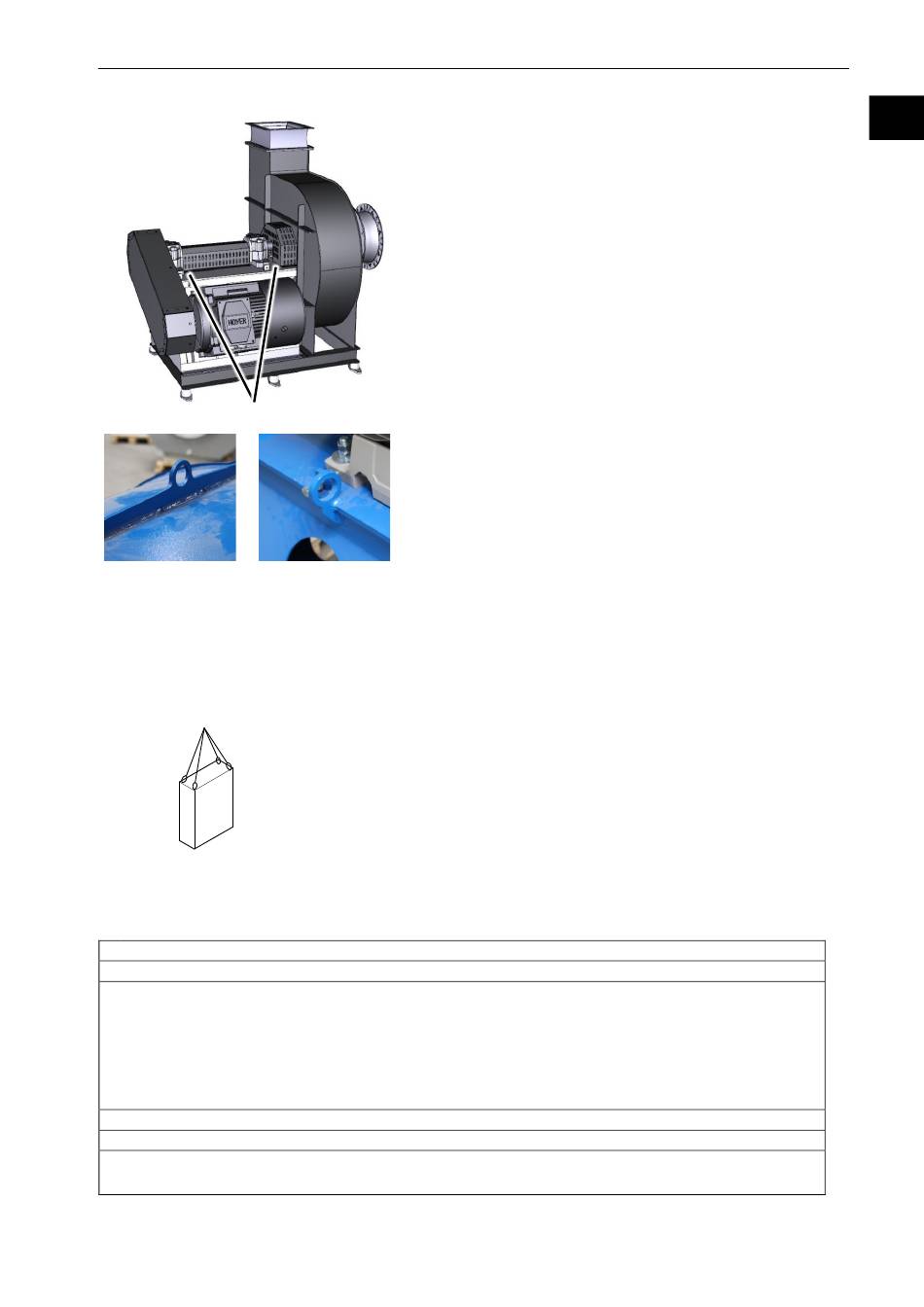

Lastaufnahmeeinrichtung
Lastaufnahmeeinrichtung
Lastaufnahme-
Lastaufnahme-
einrichtung an dem
einrichtung an der
Gehäuse
Transport von Packstücken mit dem Kran in vertikaler Lage
Heben Sie, unter Berücksichtigung der folgenden Tätigkeiten und unter Verwendung der
voranstehenden Hilfsmittel, den Ventilator an und setzen den Ventilator in horizontaler Lage an
dem bestimmungsgemäßen Einbauort ab
1. Führen Sie die Rundschlingen durch die Anschlagmittel.
2. Hängen Sie die Rundschlingen in den Kran ein.
3. Heben Sie den Ventilator gleichmäßig an.
Beachten Sie:
-
Verfahren Sie den Kran während des Anhebens in horizontaler Richtung, um die
Position des Drehpunkts beizubehalten.
-
Stellen Sie sicher, dass der Ventilator gerade hängt. Gegebenenfalls beachten Sie den
außermittigen Schwerpunkt.
4. Transportieren Sie den Ventilator zu dem Einbauort.
5. Setzen Sie den Ventilator vorsichtig auf dem Einbauort ab.
Ergebnis:
Der Ventilator befindet sich an dem bestimmungsgemäßen Einbauort.
2004925 10.19/0.2
-
Heben und transportieren Sie den Ventilator
ausschließlich mit geeigneten
Hebezeugen/Transportmitteln.
-
Der Ventilator ist mit Bohrungen für das Einschrauben
von Wirbelböcken ausgeführt.
-
Schlagen Sie Anschlagmittel ausschließlich an den
Wirbelböcken an.
-
Schlagen Sie Anschlagmittel vorsichtig an, um
Beschädigungen an Bauteilen zu vermeiden.
-
Schlagen Sie Anschlagmittel nicht an den
Antriebselementen an. Dies beschädigt den Ventilator
und schließt die Gewährleistung des Herstellers aus.
-
Benutzen Sie ausschließlich Anschlagmittel mit
gleicher Länge und achten Sie auf gleichmäßige
Gewichtsverteilung. Der Anschlagwinkel darf den Wert
von 45° nicht überschreiten.
Konsole
Für den vertikalen Transport des Ventilators werden folgende
Hilfsmittel benötigt:
-
4 x Anschlagmittel
-
4 x Rundschlinge Tragfähigkeit jeweils 1.000 kg
www.elektror.com
Transport und Lagerung
31 von 86
DE
