Beschreibung
3.1
Laufrad
DE
3.2
Gehäuse
Inspektionsöffnung
3.2.1
Inspektionsöffnung
22 von 86

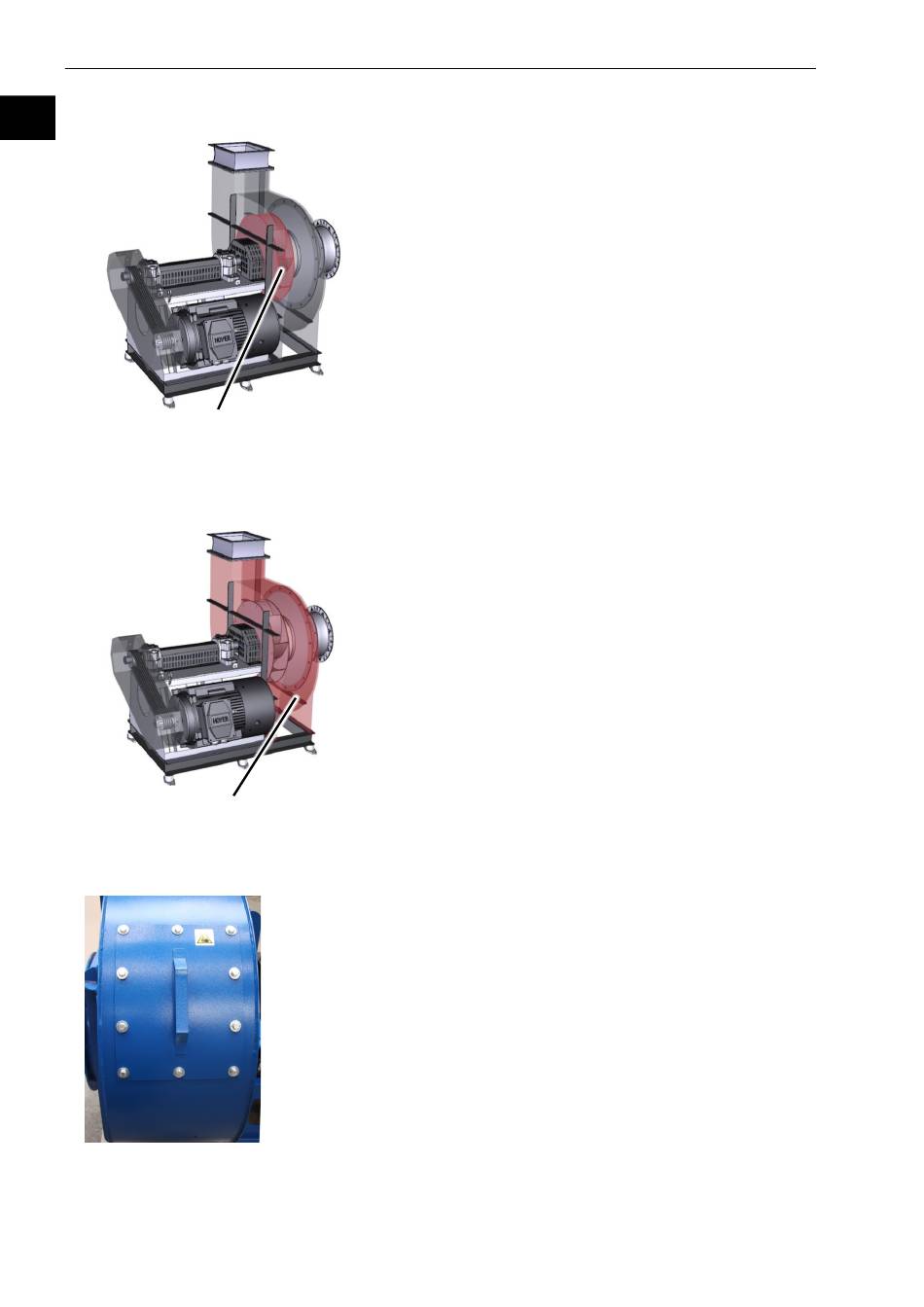

Laufrad
Gehäuse
Die Inspektionsöffnung ist am Umfang des Gehäuses angeordnet
und dient der Inspektion des Ventilatorinneren.
Das Laufrad entspricht den neusten Erkenntnissen der
Strömungstechnik und wird elektro-dynamisch in 2
Ebenen ausgewuchtet.
Das Laufrad mit der Laufradnabe wird auf dem
Wellenzapfen der Lagerung montiert.
Das Gehäuse ist eine Schweißkonstruktion mit saug- und
druckseitigen Flanschen.
Auf der Saugseite ist der Gehäusedeckel mit dem
Ansaugstutzen angeordnet. Auf der Antriebseite ist der
Gehäusedeckel mit der Dichtung ausgeführt.
