Prüfung der
Überwachungs-/
Hilfseinrichtungen
Spaltüberprüfung
6.7.1
Vor der ersten Inbetriebnahme des Ventilators ist der radiale Spalt zwischen Einströmkonus
und Laufrad zu kontrollieren und zu protokollieren.
Durch den Transport des Ventilators bis hin zu dem Aufstellungsort können mögliche
Verschiebungen zwischen Einströmkonus und Laufrad nicht ausgeschlossen werden. Die
Einhaltung des Mindestspalts ist Voraussetzung für den sicheren Betriebs des Ventilators.
Spaltkontrolle
6.7.2
6.7.2.1 Laufrad mit Einströmdüse
Einbausituation Laufrad mit
Einströmdüse
44 von 86
- Prüfen Sie das Drehfeld des Elektromotors auf Übereinstimmung
mit dem Drehrichtungspfeil.
- Prüfen Sie die Erdungsanaschlüsse, wenn vorhanden.
- Prüfen Sie die Messeinrichtungen und die angeschlossenen
Überwachungseinrichtungen auf Funktion.
- Prüfen Sie die Anschlüsse und Verdrahtungen der Überwachungs-
und Hilfseinrichtungen.
- Prüfen Sie die vorschriftsmäßige Montage und die
Betriebsbereitschaft der Schutzeinrichtungen und
Sicherheitssysteme.
- Prüfen Sie entsprechend den Zeichnungen die stationären und
beweglichen Schutzeinrichtungen auf deren Funktionsfähigkeiten.

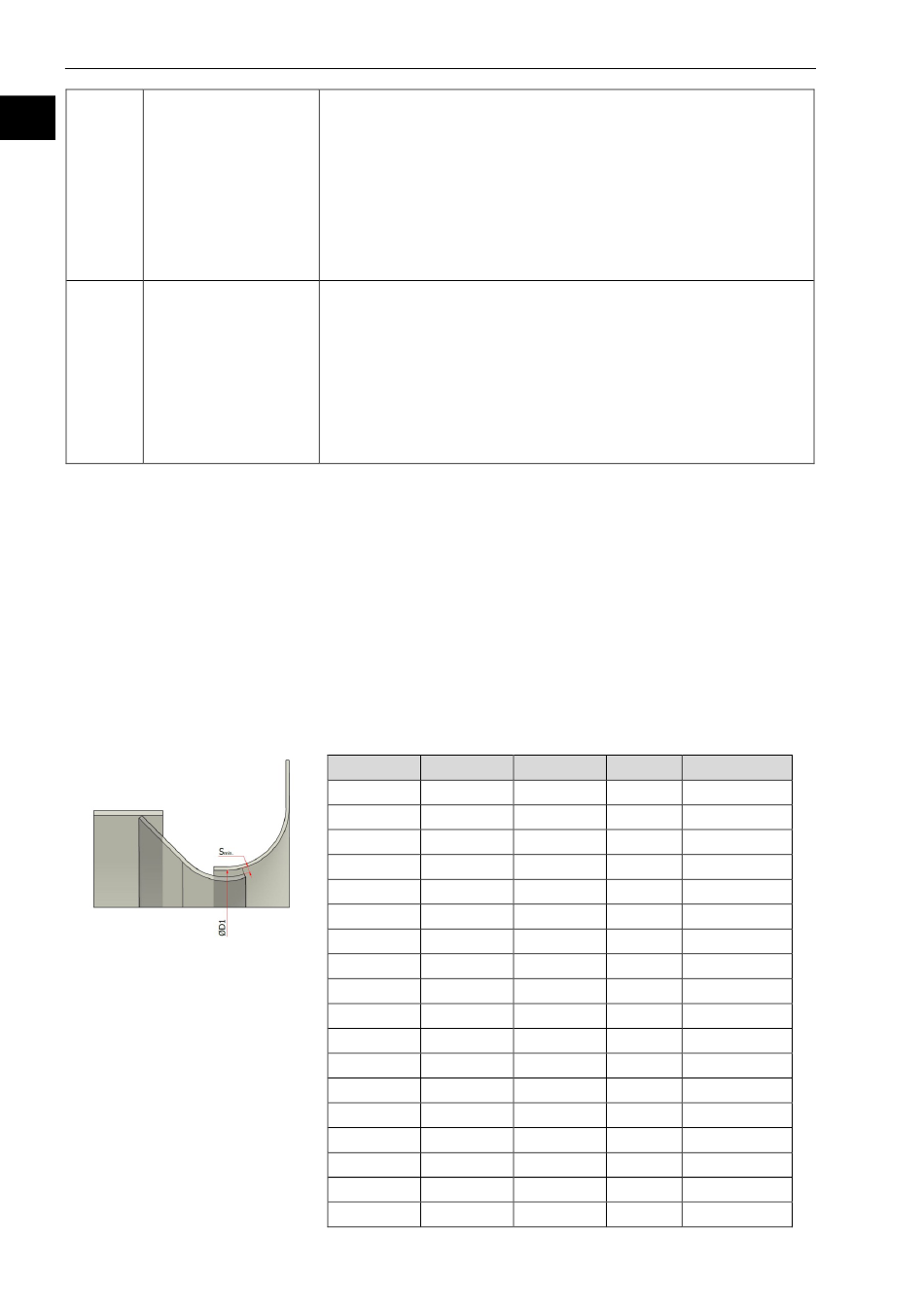

Tabelle 8: Mindestspalt - Laufrad mit Einströmdüse
DN
ØD1
112
90
125
100
140
112
160
126
180
141
200
158
224
178
250
199
280
224
315
251
355
282
400
316
450
355
500
398
560
447
630
501
710
562
800
631
www.elektror.com
Betriebsanleitung Ventilator CF-B
ØD
S
Bemerkung
Düse
min
76
2,0
Konus
84
2,0
Konus
102
2,0
Konus
116
2,0
Konus
132
2,0
Konus
147
2,5
Konus
172
3,0
194
3,0
219
3,0
246
3,0
276
3,0
310
4,0
348
4,0
391
5,0
440
7,0
495
7,0
555
8,0
624
9,0
