Betriebsanleitung Ventilator CF-D3
3.1
Laufrad
Laufrad
3.2
Gehäuse
Gehäuse
Inspektionsöffnung
3.2.1
Inspektionsöffnung
Kondensatablassstutzen
3.2.2
Kondensatablassstutzen mit
Stopfen
2004923 09.19/0.2

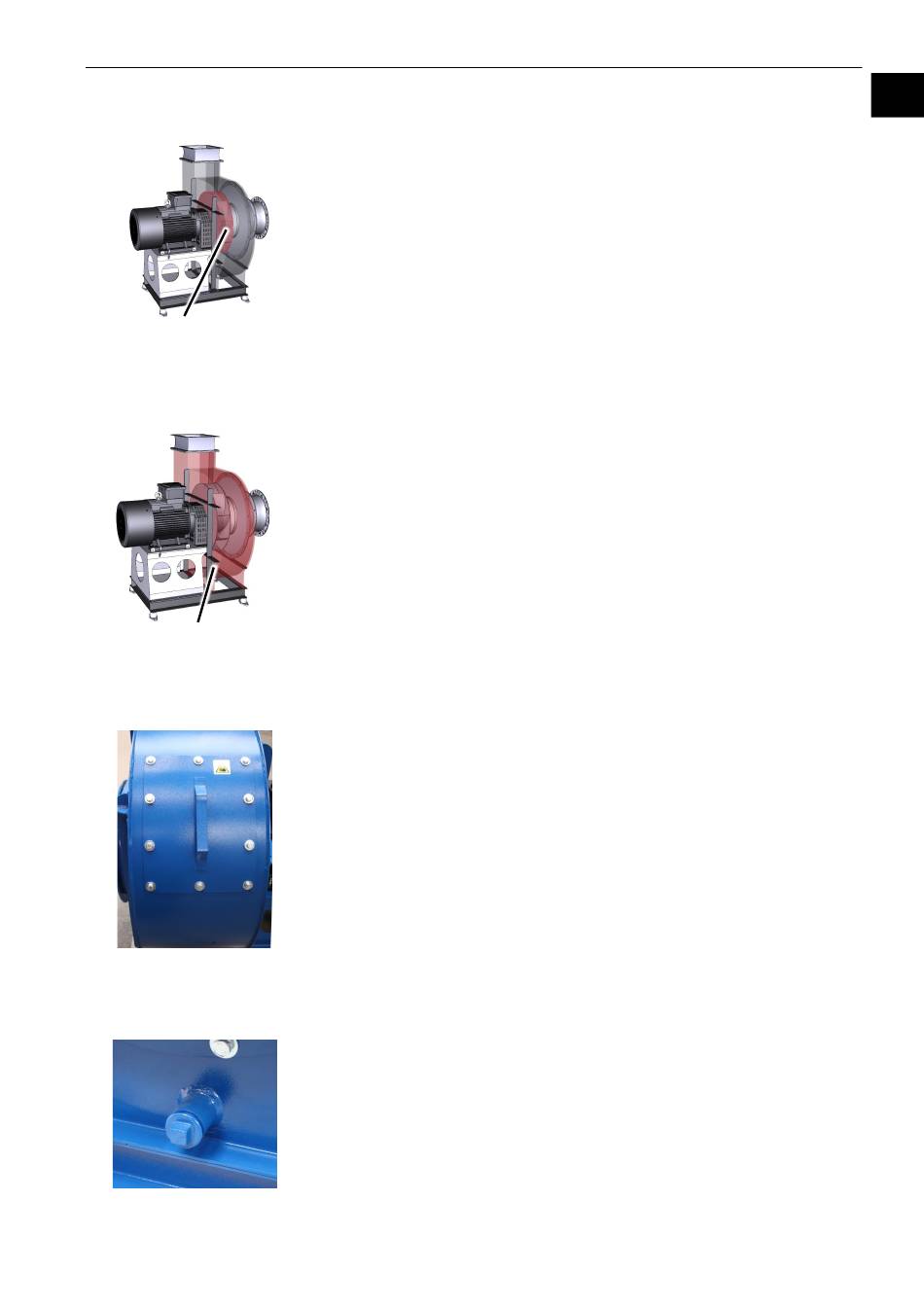

Das Laufrad entspricht den neusten Erkenntnissen der
Strömungstechnik und wird elektro-dynamisch in 2 Ebenen
ausgewuchtet.
Das Laufrad wird auf dem Wellenzapfen des Elektromotors montiert.
Das Gehäuse ist eine Schweißkonstruktion mit saug- und
druckseitigen Flanschen.
Auf der Saugseite ist der Gehäusedeckel mit dem Ansaugstutzen
angeordnet. Auf der Antriebseite ist der Gehäusedeckel mit der
Dichtung ausgeführt.
Die Inspektionsöffnung ist am Umfang des Gehäuses angeordnet und
dient der Inspektion des Ventilatorinneren.
Der Kondensatablassstutzen mit Stopfen befindet sich an der tiefsten
Stelle des Gehäuses und dient dem Ablassen von Kondenswasser.
