D. Sicherstellen, dass alle Kabel fest an
der korrekten Buchse angeschlossen
sind. Siehe Abbildung 8.

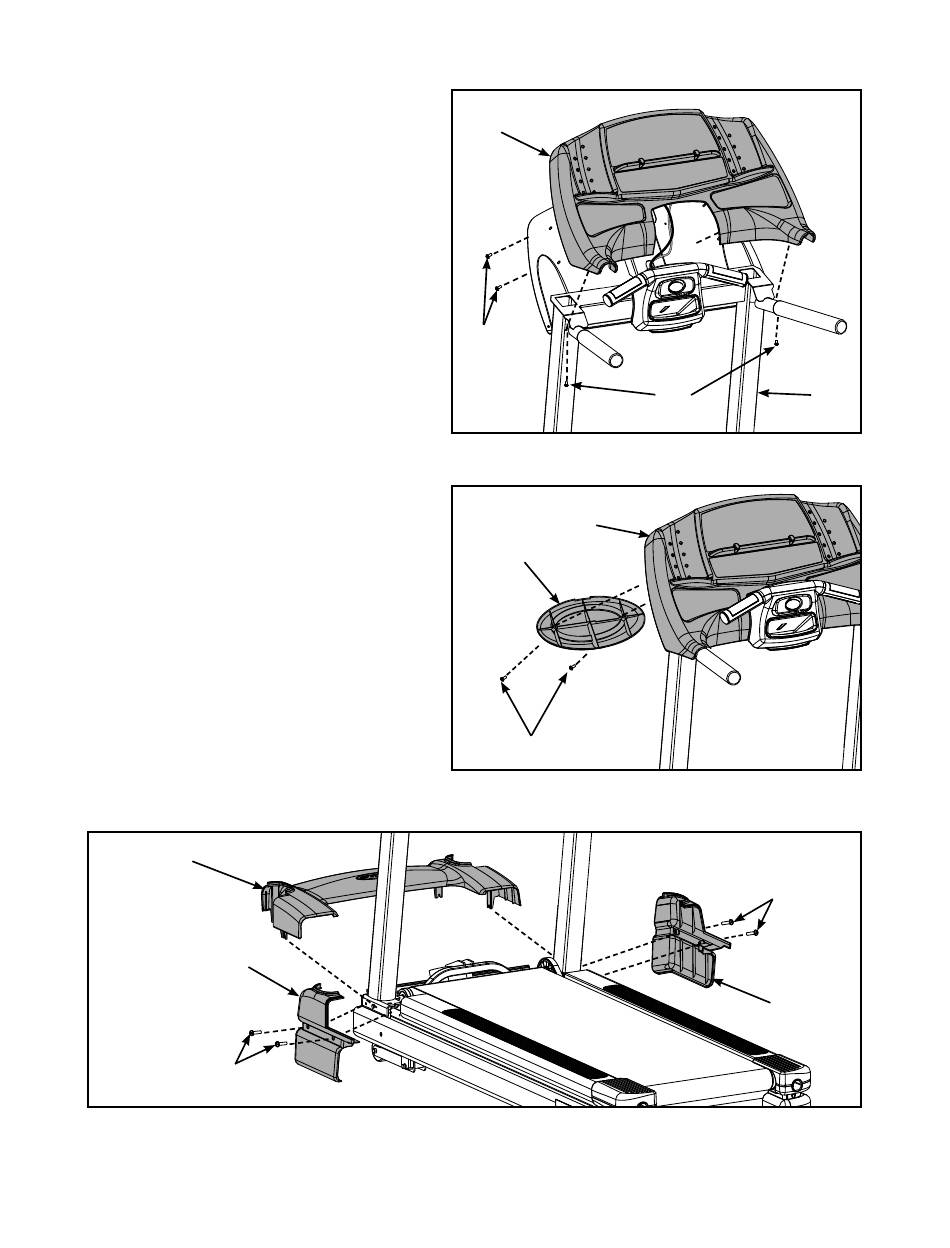

E. Die sieben 8-16 x 0,50" Schrauben
(14), mit denen die Konsole (2)
an der Rückplatte der Konsole
(4) befestigt wird, mit einem
Kreuzschlitzschraubendreher
anziehen; dabei darauf achten, dass
keine Kabel eingeklemmt werden.
Siehe Abbildung 9.
F. Die beiden Schrauben (13),
mit denen die Konsole (2) am
Konsolenträger (3) befestigt wird, mit
einem Kreuzschlitzschraubendreher
anziehen. Siehe Abbildung 9.
G. Die beiden Schrauben (14),
mit denen die Abdeckung der
Konsolenrückplatte (5) an der
Konsole (4) befestigt wird, mit
einem Kreuzschlitzschraubendreher
anziehen. Siehe Abbildung 10.
9.
Motorabdeckung (drei Teile)
befestigen.
A. Beide Seiten der Motorabdeckung
(links und rechts) mit vier 10/32 x
0,75" Schrauben (16) und einem
Kreuzschlitzschraubendreher teilweise
festziehen.. Siehe Abbildung 10.
B. Das Mittelteil der Motorabdeckung (6)
positionieren. Siehe Abbildung 11.
#6
Abbildung 11
2-8
#8
#16
#2
#14
Abbildung 9
#4
#5
#14
Abbildung 10
#13
#3
#16
#7
