HINWEIS: Bei Installation der A/V-Option die 445T A/V Montageanweisungen zu Rate ziehen (im
Lieferumfang der A/V-Halterung enthalten).
8.
Konsole auf der Rückplatte der Konsole installieren.
A. Die Konsole (2), zwei 8-32 x 0,38" Schrauben (13) und neun 8-16 x 0,50" Schrauben (14)
bereitlegen.

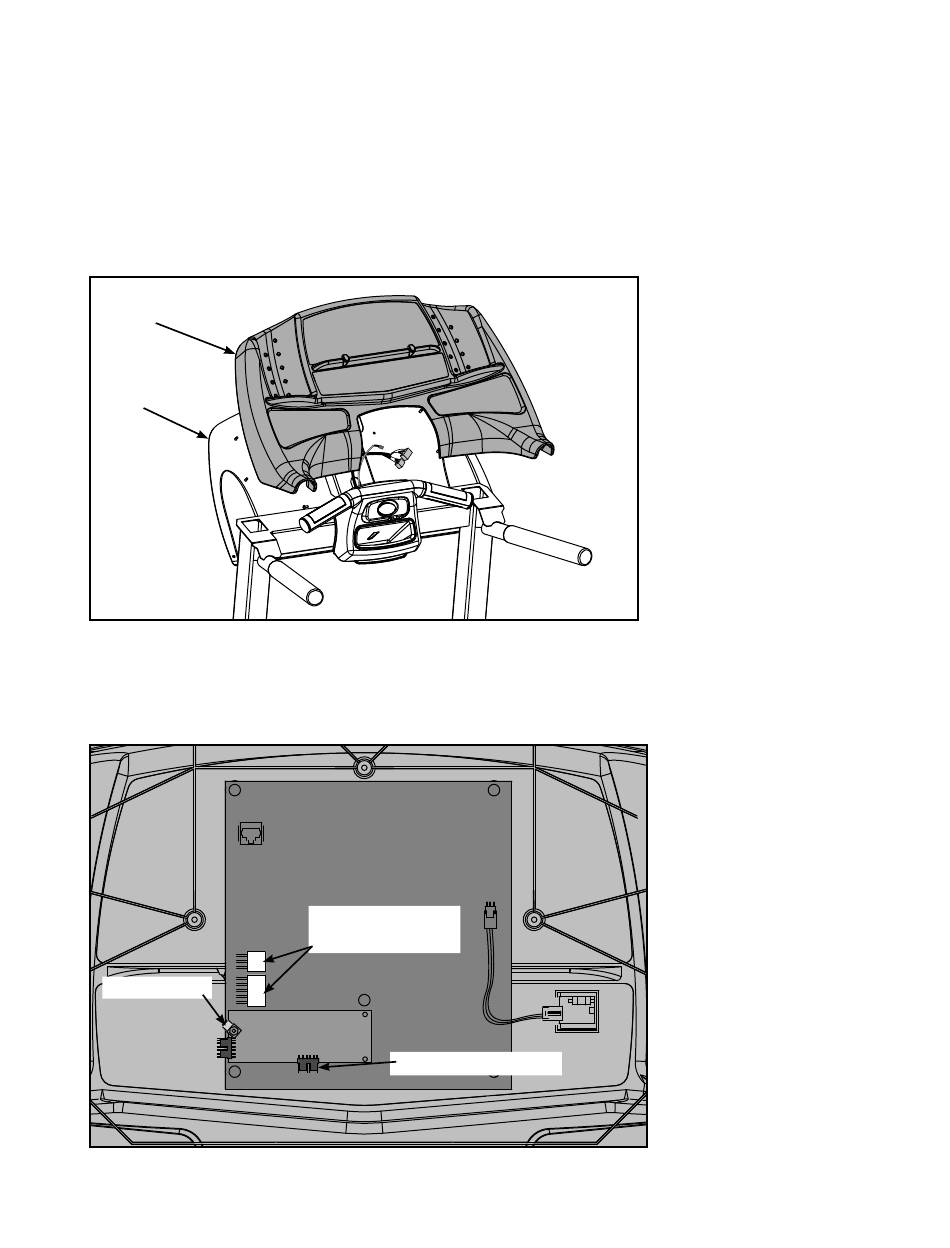

B. Die Konsole (2) auf der Rückplatte der Konsole (4) positionieren. Siehe Abbildung 7.
#2
#4
Abbildung 7
C. Folgende Kabel an die Display-Platine anschließen: das Display-Kabel (2 Steckverbinder), das
Handsensorkabel und das Massekabel. Siehe Abbildung 8.
Massekabel
Abbildung 8
Display-Kabel
(2 Steckverbinder)
Handsensor-kabel
2-7
