CYBEX CX-445T Bedienungsanleitung Seite 23

ACHTUNG: Zum Anheben, Transport und Zusammenbau des Laufbandes wird eine zweite
Person benötigt. Beim Anheben schwerer Gegenstände stets ordnungsgemäße
Hubmethoden verwenden.
4. Laufband aus dem Karton heben und an den Aufstellungsort bringen.
A. Zum Anheben und Transport des Laufbandes an einen ebenen Aufstellungsort wird eine zweite
Person benötigt. Ordnungsgemäße Hubmethoden verwenden.
5. Modell und Netzspannung überprüfen.
A. Die korrekte Modellnummer und Netzspannung durch Prüfung des Seriennummern-Aufklebers
an der Rückseite des Geräts bestätigen.
6. Konsolenträger installieren.
A. Den Konsolenträger (3) und
die sechs 3/8-16 x 0,625"
Schrauben (15) bereitlegen.
HINWEIS: Beim Installieren
des Konsolenträgers
vorsichtig vorgehen,
damit das Display-Kabel
nicht eingeklemmt oder
beschädigt wird.

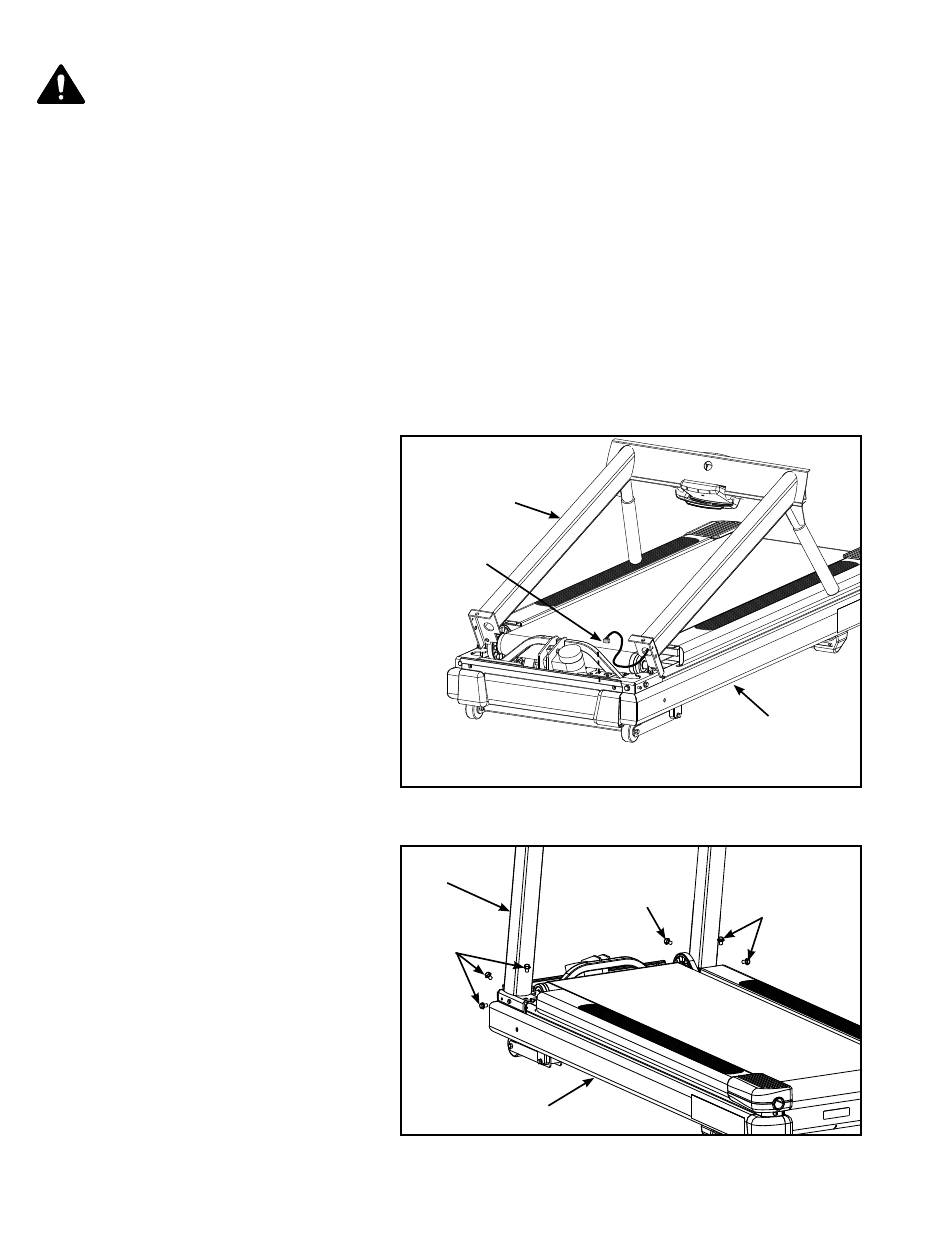

B. Den Konsolenträger (3) wie
abgebildet vorsichtig auf das
Unterteil (1) setzen. Siehe
Abbildung 3.
C. Das Display-Kabel an der
Unterseite des Konsolenträgers
(3) in das Unterteil (1) stecken.
Siehe Abbildung 3.
D. Den Konsolenträger
(3) vorsichtig in die
Betriebsposition aufrichten.
Siehe Abbildung 4.
E. Den Konsolenträger (3) mit
einem 9/16-Zoll-Steckschlüssel
und den sechs 3/8-16 x 0,625"
Schrauben (15) am Unterteil
(1) befestigen. Siehe
Abbildung 4.
#3
Display-
Kabel
Abbildung 3
#3
#15
#1
Abbildung 4
#1
#15
#15
2-5
