CYBEX CX-445T Bedienungsanleitung Seite 24

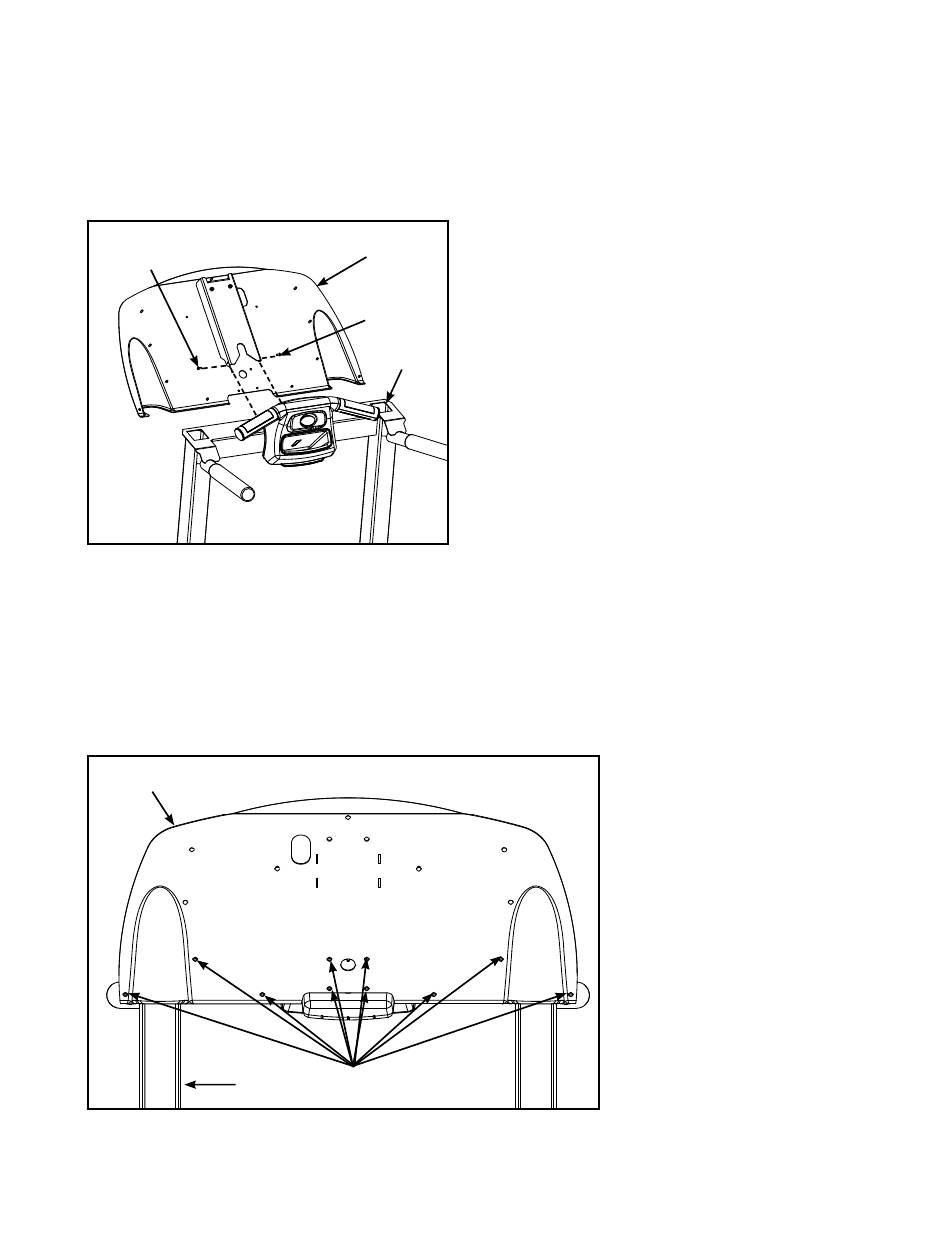

7. Rückplatte der Konsole auf dem Konsolenträger installieren.
A. Die Rückplatte der Konsole (4) und zwölf 8-32 x 0,38" Schrauben (13) bereitlegen.
B. Die Rückplatte der Konsole (4) ordnungsgemäß auf dem Konsolenträger (3) positionieren. Siehe
Abbildung 5.
#13
Abbildung 5
C. Zwei 8-32 x 0,38" Schrauben (13) mit einem Kreuzschlitzschraubendreher anbringen, um die
Rückplatte der Konsole (4) zu fixieren. Die Schrauben noch nicht fest anziehen. Siehe Abbildung
5.
D. Zehn 8-32 x 0,38" Schrauben (13) mit einem Kreuzschlitzschraubendreher anbringen, um
die Rückplatte der Konsole (4) am Konsolenträger (3) zu befestigen. Die beiden in Schritt 7C
angebrachten Schrauben fest anziehen. Siehe Abbildung 6.
#4
Abbildung 6
2-6
#4
#13
#3
#13
#3
