ELCOM REQ0..Y Bedienungs- Und Montageanleitung

Bedienungs- und
Montageanleitung
REQ0..Y, REQ1..Y, REQ2..A,
REQ3..A
Türstation Audio 2Draht
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den ein-
schlägigen Installationsnormen, Richtlinien,
Bestimmungen, Sicherheits- und Unfallverhü-
tungsvorschriften des Landes erfolgen.
Bei Installation und Leitungsverlegung die für
SELV-Stromkreise geltenden Vorschriften und
Normen einhalten.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
1 Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.elcom.de -
Geräteaufbau
(1)
(2)
e
(3)
(4)
(6)

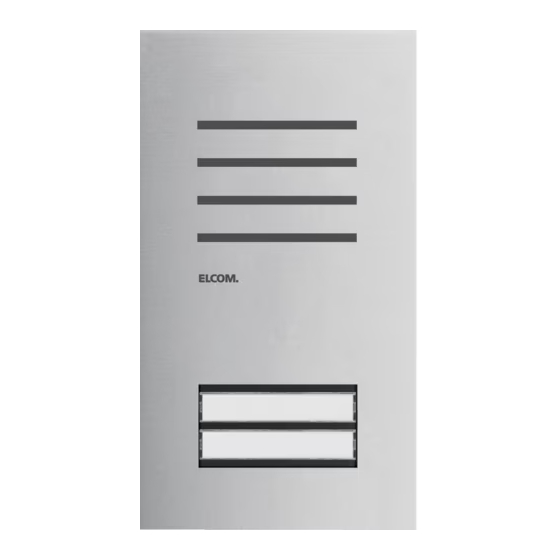

Bild 1: Geräteaufbau Vorderseite
(1) Edelstahl Frontplatte
(2) Mikrophon
(3) Türlautsprecher
(4) Dämmerungssensor für Ruftasten-Hinter-
leuchtung
(5) Tastenfeld mit Ruftastern
(6) Abdeckstreifen für Demontageschutz
(7)
(8)
(9)
(10)
(11)
Bild 2: Geräteaufbau Rückseite
(7) Einstelltaste Aufwärts
(8) 7-Segment-Anzeige
(9) Auswahltaste
(10) Einstelltaste Abwärts
(11) Module-Bus Steckverbinder
(12) Anschluss-Klemmblock
Funktion
Die Türstation Audio arbeitet im 2Draht Bussystem
und ermöglicht die Kommunikation über Ton.
Bestimmungsgemäßer Gebrauch
- für Aufputz- oder Unterputzmontage
- nicht kompatibel zu Sprechanlagen anderer
- zum Gebrauch im Außenbereich geeignet
Produkteigenschaften
- vollständig vormontiert
- vandalismusgeschützt
- mit gebürsteter 2 mm Edelstahl Frontplatte
- Namensschildwechsel von vorne ohne Spezial-
- Ein-Man Inbetriebnahme
(5)
- Ruftaste mit Quittierungston (abschaltbar) und
- Ruftaste auch als Licht- oder Türöffenertaste
- langlebige homogene weiße LED Ruftasten
- dämmerungsgesteuerte Ruftasten-Hinterleuch-
- Öffnung der Türstation nur mit beiliegendem
- bruchsichere, flächenbündige Ruftasten
- Lautsprecher und Mikrofon sabotagegeschützt
- Lautstärke und Mikrofonempfindlichkeit einstell-
- Türöffnerkontakt auf 1 ... 10 s einstellbar
- Türöffnen ohne vorherigen Ruf in Ein-Türanla-
- Sicherungsseil als Installationshilfe
Bedienung
Ruf aufbauen (Klingeln)
„ Den dem gewünschten Teilnehmer zugeord-
TOP
Licht einschalten
Ein Ruftaster ist für die Beleuchtungssteuerung
konfiguriert und gekennzeichnet (Lichteinlage
beiliegend).
(12)
„ Den Ruftaster für die Beleuchtung betätigen.
Ruftaster beschriften
„ Ruftaster einseitig gedrückt halten.
„ Schraubendreher in der Hebelöffnung (13)
„ Abdeckblende mit Namensschild-Einlage
Hersteller
werkzeug
taktiler Rückmeldung
sowie ohne Funktion einstellbar
Hinterleuchtung
tung mit einstellbarer Einschalthelligkeit
Öffnungswerkzeug
bar
gen einstellbar
neten Ruftaster betätigen.
Wenn konfiguriert, wird die Ruftaster-Betätigung
mit einem Quittierungston bestätigt. Adressierte
Innenstationen werden gerufen.
Wenn konfiguriert, wird die Ruftaster-Betäti-
gung mit einem Quittierungston bestätigt. Der
Lichtkontakt einer Strangversorgung wird für die
eingestellte Zeit geschlossen.
Auf der gegenüberliegenden Seite wird die
Hebelöffnung (14) für einen Schraubendreher
zugänglich.
ansetzen und Arretierung lösen (Bild 3).
abnehmen.
6LE000688A - 06/2015
