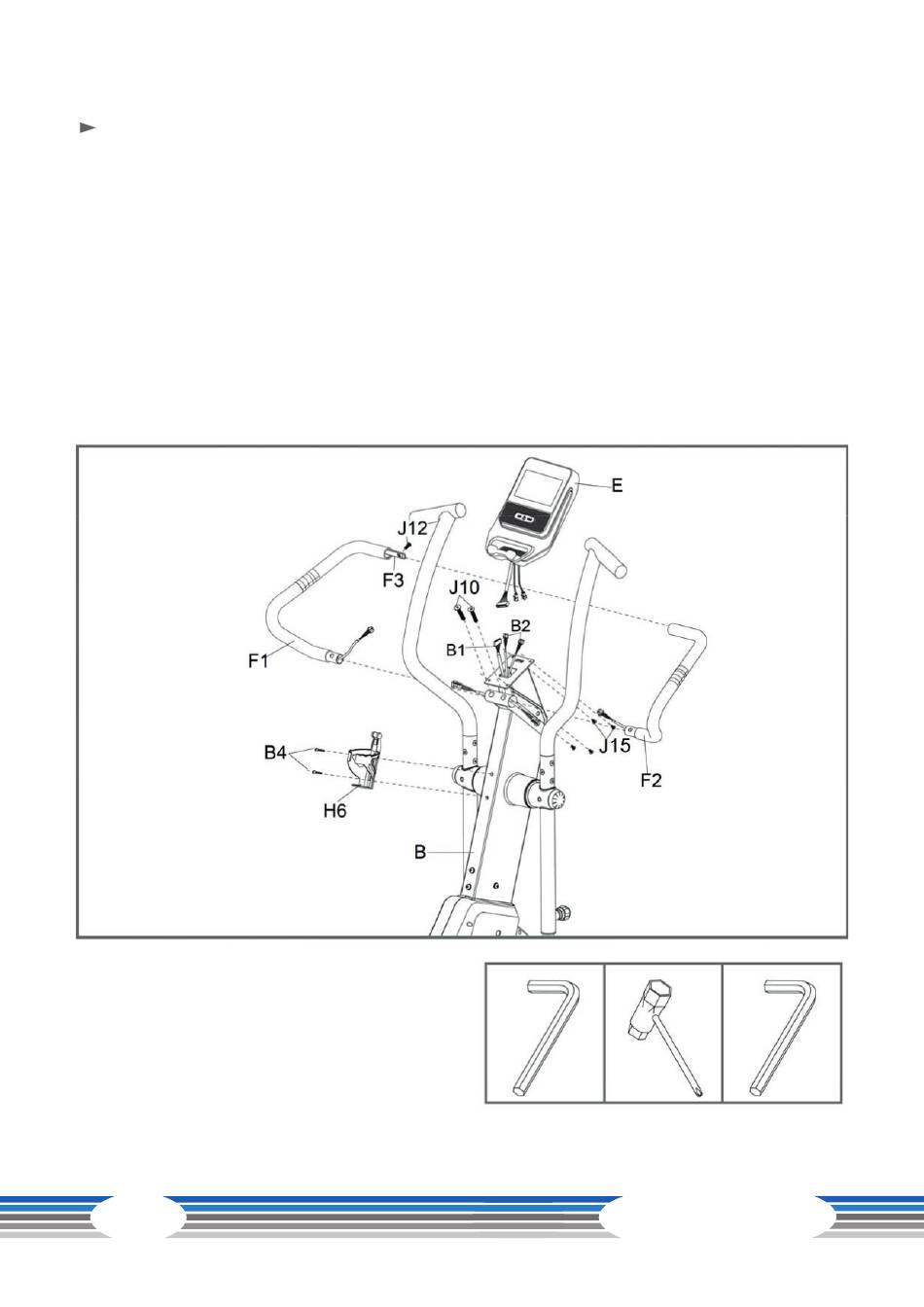

Schritt 7: Montage der Konsole, der Handgriff e und der Flaschenhalterung
ACHTUNG
Achten Sie bei den nachfolgenden Schritten darauf die Kabel nicht einzuklemmen.
1. Verbinden Sie die Kabel der Handgriff e (F1 und F2) mit den Kabeln am Konsolenmast (B) und
schieben Sie die Handgriff e zusammen und in die Vorrichtung am Konsolenmast (B).
2. Befestigen Sie die Handgriff e (F1 und F2) am Konsolenmast mit zwei Schrauben (J10) und
verbinden Sie die Handgriff e (F1 und F2) am Bügel (F3) mit einer Schraube (J12).
3. Verbinden Sie die Sensorkabel (B1 und B2) mit den Kabeln der Konsole (E).
4. Entfernen Sie die vormontierten Schrauben (J15) von der Konsole (E) und befestigen Sie die
Konsole (E) am Konsolenmast (B) mit den vorher entfernten vier Schrauben (J15).
5. Entfernen Sie die vormontierten Schrauben (B4) vom Konsolenmast (B) und befestigen Sie die
Flaschenhalterung (H6) am Konsolenmast (B) mit den vorher entfernten zwei Schrauben (B4).
6. Ziehen Sie die Schrauben fest.
